采用进口感压芯体；选进的贴片工艺，具有零点、满量程补偿、温度补偿；RS485 MODBUS-TRU标准通讯协议；直接对接单片机、DCS系统、组态软件、PLC系统数据采集；结构小巧、全封焊结构、抗冲击、耐疲劳、可靠性高、多种过程连接方式；可替代国外同类型高压产品。
RS485压力变送器
RS485压力传感器
数字压力传感器
通讯压力传感器
远程压力传感器
数字油压传感器
数字水压传感器
数字气压传感器
一、RS485通讯压力变送器 PT500-560产品特点：
| 芯体 | 小量程采用扩散硅芯体，溥膜型,灵敏度高，输出大，具有零点、满量程补偿、温度补偿；适用于小量程压力变送器； |
| 大量程采用应变计芯体，厚膜型,高强度弹性形变感压材料，配有温度补偿，具有抗冲击、耐疲劳性能优势；适用于一般量程压力变送器； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 数字通讯信号输出：RS485-RTU | |
| 结构 | 304/316材料、整体结构小巧，过程连接方式多样化（螺纹M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法兰连接、快速接头、焊接等）； |
| 电器连接：赫斯曼(DIN34650)通用配置；紧线螺母直接出线（防水性能优良）；4芯航空快插连接器（接线方便） | |
| 可替代国外同类型高压产品。 | |
| 应用 | 管道水压及水压设备压力测量；液压系统管道及液压设备压力测量； |
| 智慧城市给水管网压力监控；智能消防水压压力监控； | |
| 其它民用/工业 自动化领域的压力测量； |
二、RS485通讯压力传感器 PT500-560产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 560 | RS485 数字通讯压力变送器/压力传感器 | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-5MPa） | 0～10KPa-60MPa，（最小10KPa，最大60MPa） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OK | RS485-RTU（四线制） | |||||||||
| OO | 定制 | |||||||||
| 代码 | 综合精度 | |||||||||
| C1 | ±0.1%FS | C2 | ±0.25%FS | |||||||
| C3 | ±0.5%FS | C4 | ±1%FS | |||||||
| 代码 | 安装螺纹（过程连接） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 3m | 标准3米，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 560 | （0-5MPa） | OK | C3 | G01 | 3m | ||||
三、RS485协议压力变送器 PT500-560产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 气体/液体（与过程连接兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压/绝压 | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ |
| 压力量程 | 0～0.6～60（MPa）； | 介质温度 | -20～+80℃ |
| -0.1～0～0.6～5MPa | 环境温度 | -30～+70℃ | |
| 0～10KPa～100KPa～600KPa； | 寿 命 | 100万次 | |
| ±10KPa～±100KPa； | 响应时间 | ≤5mS | |
| 综合精度 | ±0.1%FS；±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| 重 复 性 | ≤0.10%FS | 电气连接 | 赫斯曼(DIN34650)、紧线螺母、4芯航空连接器 |
| 输出信号 | RS485-RTU (四线制) | 过程材料 | 304/316 |
| 供电电压 | 24VDC(9～30VDC)/5VDC | 螺纹规格 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… |
| 防护等级 | IP65 | 配套电缆 | 四芯屏蔽电缆，标准长度：3米 |
四、RS485压力变送器 PT500-560产品结构及电气连接：

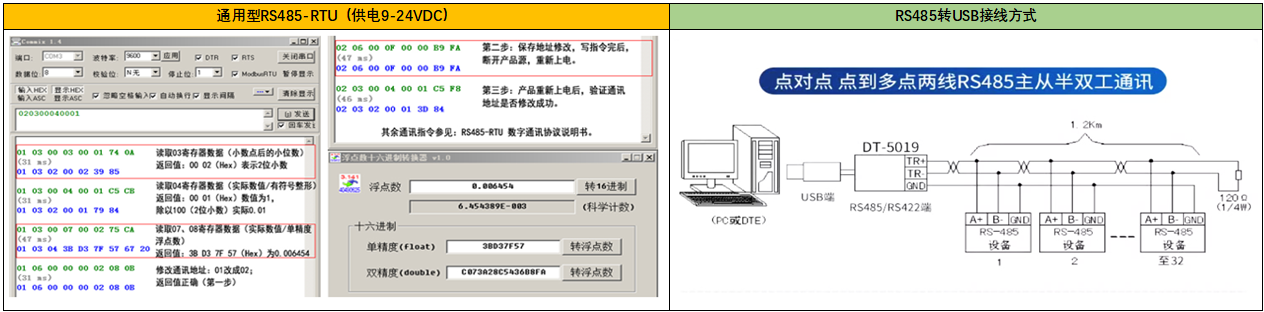

五、信号输出与采集：

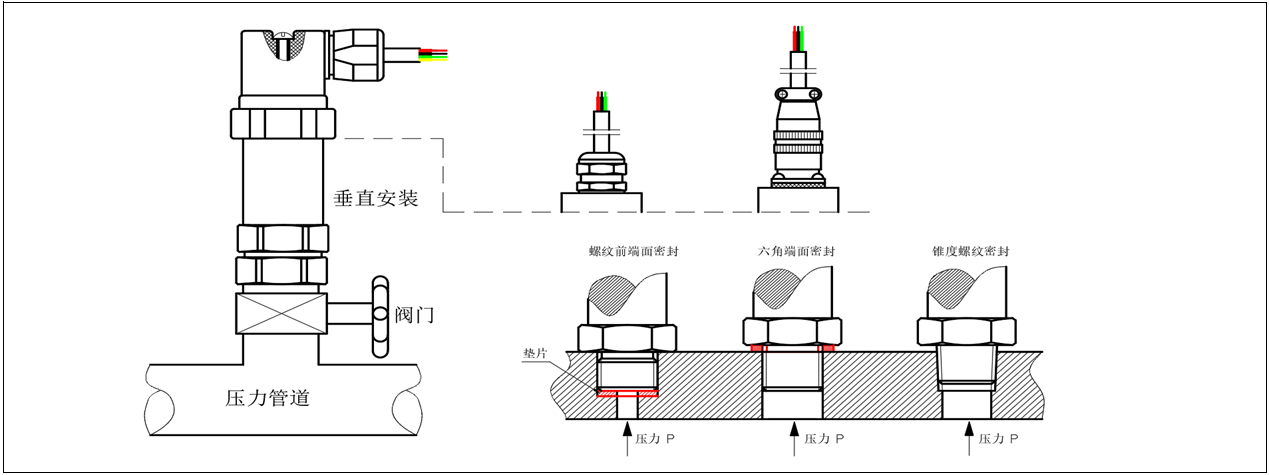

六、产品安装：

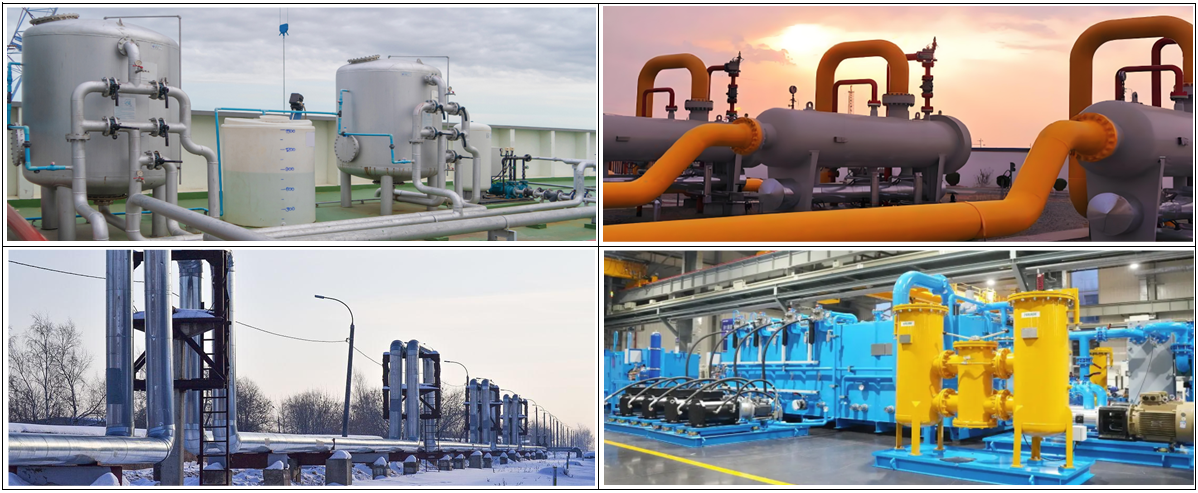

七、RS485通讯压力变送器 PT500-560产品应用：
