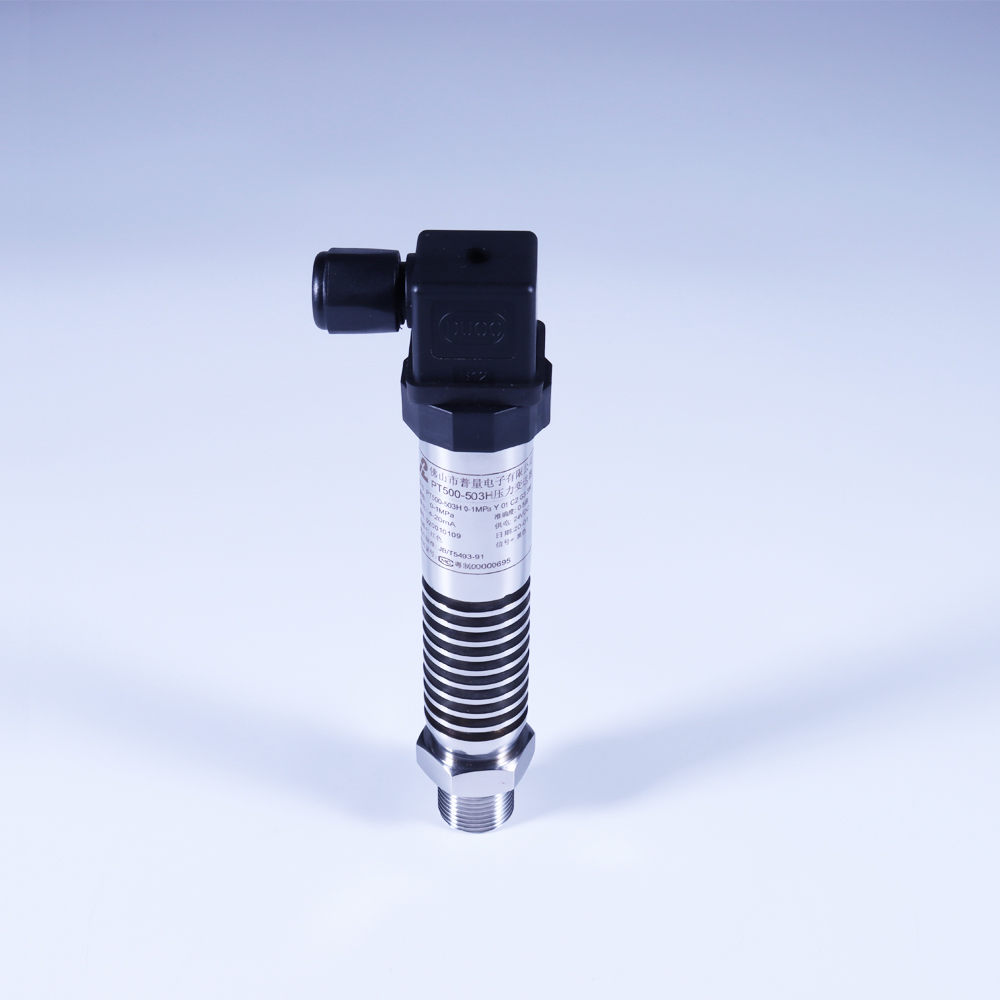

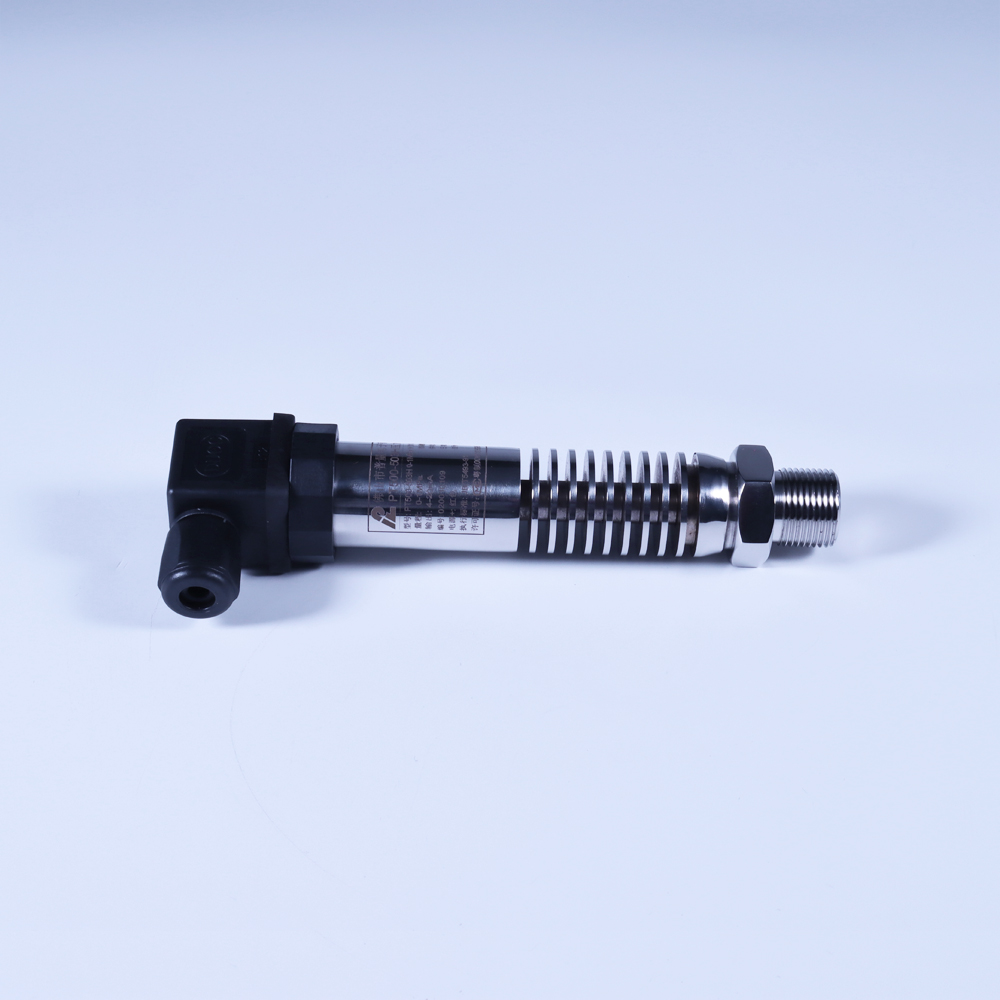

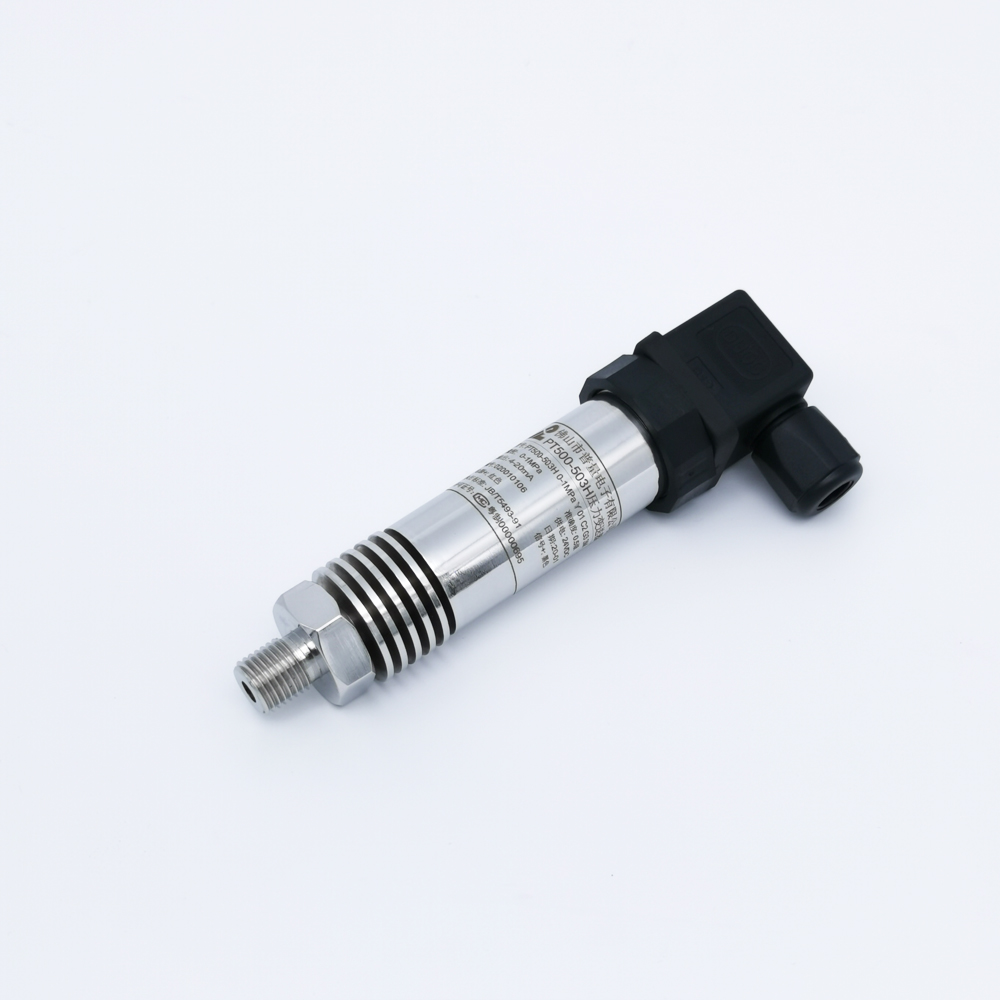

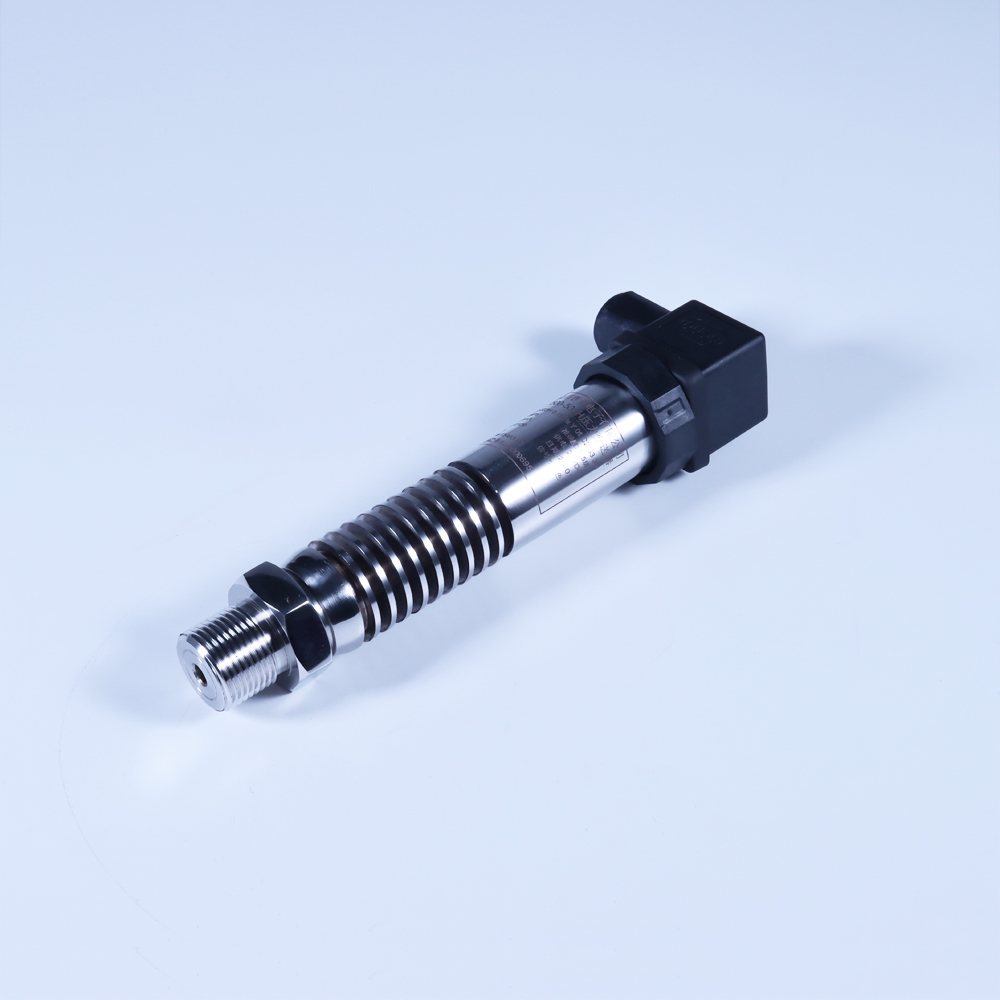

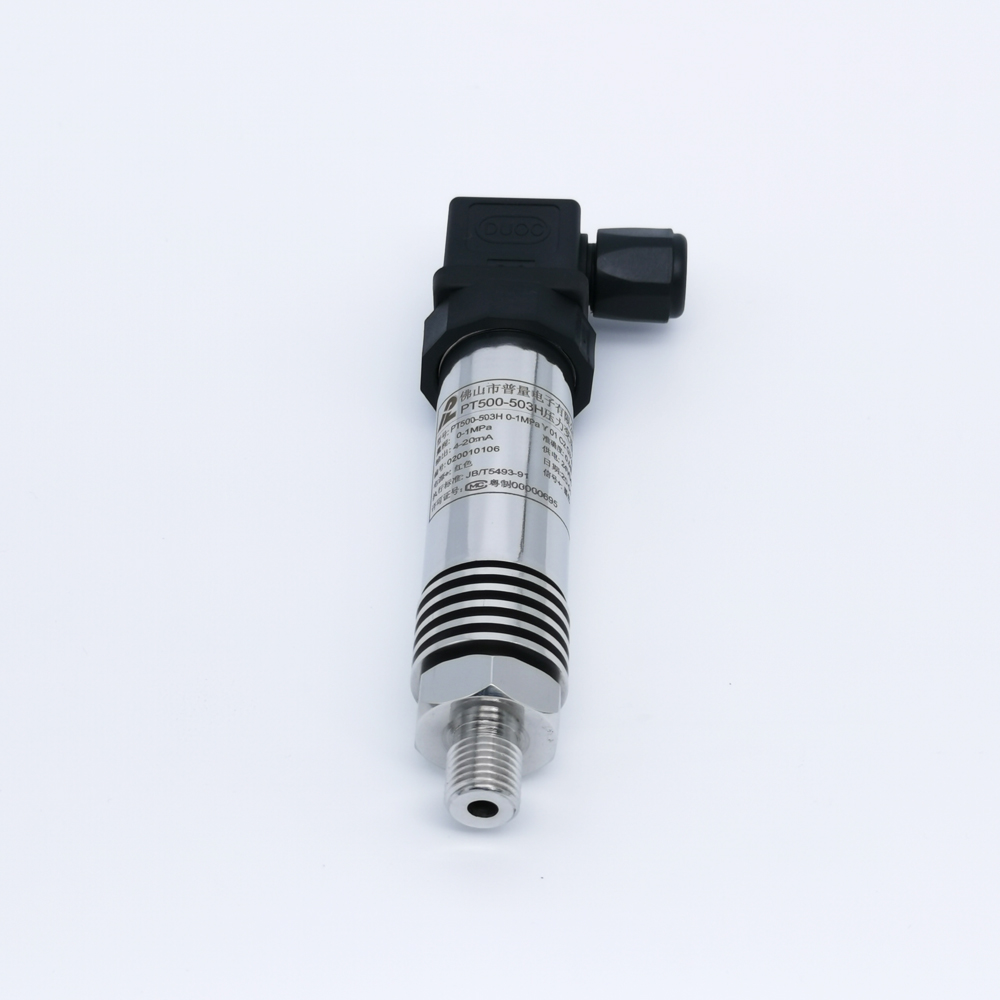

采用散热片结构，可测量中高温150-500度介质的压力；采用进口感压芯片；选进的贴片工艺，具有零点、满量程补偿、温度补偿；24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护；标准工业信号输出：4-20mA(二线制)，0-20mA(三线制)，0-5VDC，0-10VDC，0.5-4.5VDC(三线制)；结构小巧、全封焊结构、抗冲击、耐疲劳、可靠性高、多种过程连接方式。
高温压力变送器
高温压力传感器
高温油压传感器
蒸气压力传感器
蒸气压力变送器
高温气体压力传感器
高温气体压力变送器
一、中高温压力变送器 PT500-503H产品特点：
| 芯体 | 小量程采用扩散硅芯体，溥膜型,灵敏度高，输出大，具有零点、满量程补偿、温度补偿；适用于小量程压力变送器； |
| 大量程采用应变计芯体，厚膜型,高强度弹性形变感压材料，配有温度补偿，具有抗冲击、耐疲劳性能优势；适用于一般量程压力变送器； | |
| 陶瓷芯体，突出的防腐性能，具有零点、满量程补偿、温度补偿；适用于测量介质有较强腐蚀性的工况，量程≤5MPa； | |
| 信号处理 | 24位ADC采样处理芯片；DSP数字信号调理算法； |
| 多点性线温度校准；电压电流过载保护； | |
| 标准工业信号输出：4-20mA(二线制)，0-20mA(三线制)； | |
| 0-5VDC，0-10VDC，0.5-4.5VDC(三线制)； | |
| 结构 | 整体结构小巧，过程连接方式多样化（螺纹M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法兰连接、快速接头、焊接等）； |
| 过程连接材料：304或316； | |
| 高温散热片，可测量高温介质的压力，介质温度范围0-150-250-350-500℃ | |
| 应用 | 高温介质（油/水/气）的压力测量与控制 |
| 管道水压及水压设备压力测量 | |
| 液压系统管道及液压设备压力测量 | |
| 气缸及气管压力测量 | |
| 其它民用/工业 自动化领域的压力测量 |
二、中高温压力传感器 PT500-503H产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 503H | 中高温压力变送器 | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-1MPa） | 压力量程：0～0.6～60MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | |||||||||
| OB | 0-20mA（三线制） | |||||||||
| OC | 0-5VDC（三线制） | |||||||||
| OD | 0-10VDC（三线制） | |||||||||
| OE | 0.5-4.5VDC（三线制） | |||||||||
| OO | 定制 | |||||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 3M | 标准3米，按实际订购要求填写 | |||||||||
| 代码 | 介质温度 | |||||||||
| /250 | /150℃；/250℃；/350℃；/550℃； | |||||||||
| PT500 | 503H | （0-1MPa） | OA | C3 | G01 | 3M | /250 | |||
三、高温压力变送器PT500-503H产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 气体/液体（与过程连接兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压/绝压 | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ |
| 压力量程 | 0～0.6～60（MPa）； | 介质温度 | -20～+150℃/250℃/350℃/500℃ |
| -0.1～0～0.6～5MPa | 环境温度 | -30～+70℃ | |
| 0～10KPa～100KPa～600KPa； | 寿 命 | 100万次 | |
| ±10KPa～±100KPa； | 响应时间 | ≤5mS | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| 重 复 性 | ≤0.10%FS | 电气连接 | 赫斯曼(DIN34650) |
| 输出信号 | 4～20mA(二线制)；0～20mA(三线制) | 防护等级 | IP65 |
| 0～5VDC； 0～10VDC(三线制) | 过程材料 | 304/316 | |
| 0.5～4.5VDC(三线制)/可5VDC供电 | 螺纹规格 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… | |
| 供电电压 | 24VDC(9～30VDC)/5VDC（输出0.5～4.5VDC） | 配套电缆 | 四芯屏蔽电缆或导气电缆，标准长度：3米 |

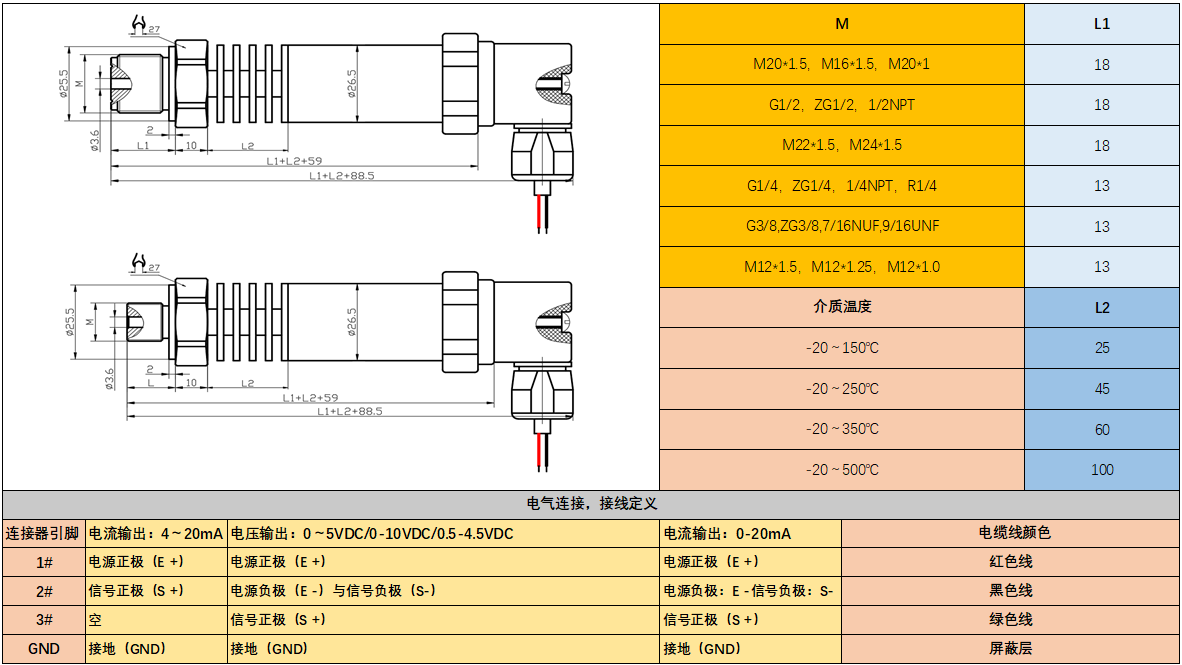

四、高温压力变送器PT500-503H产品结构：

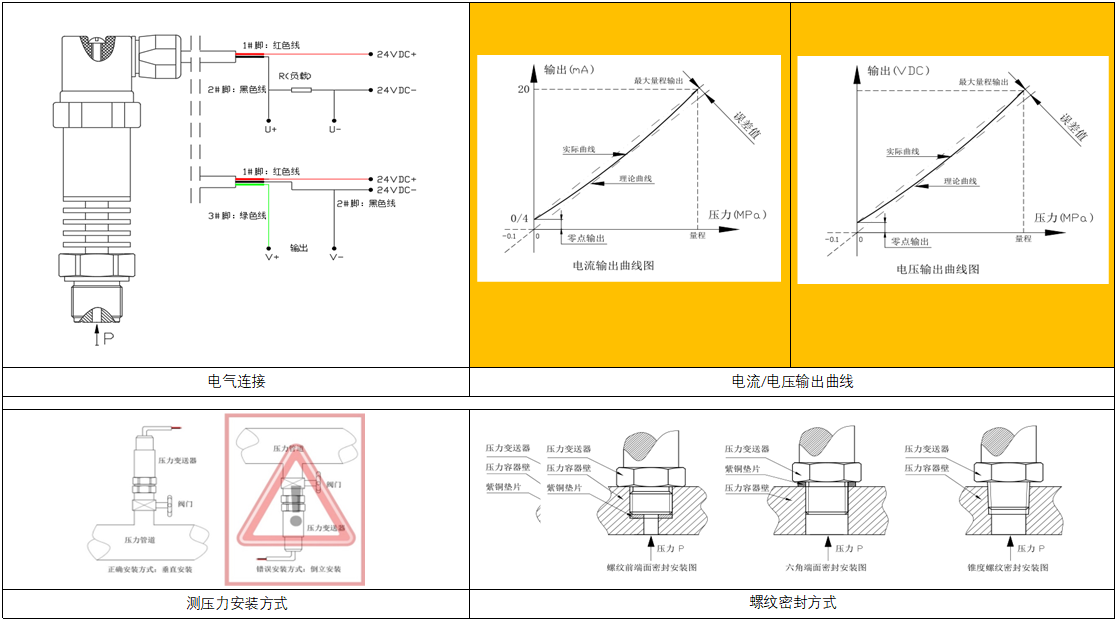

五、PT500-503H产品电气连接与信号采集：

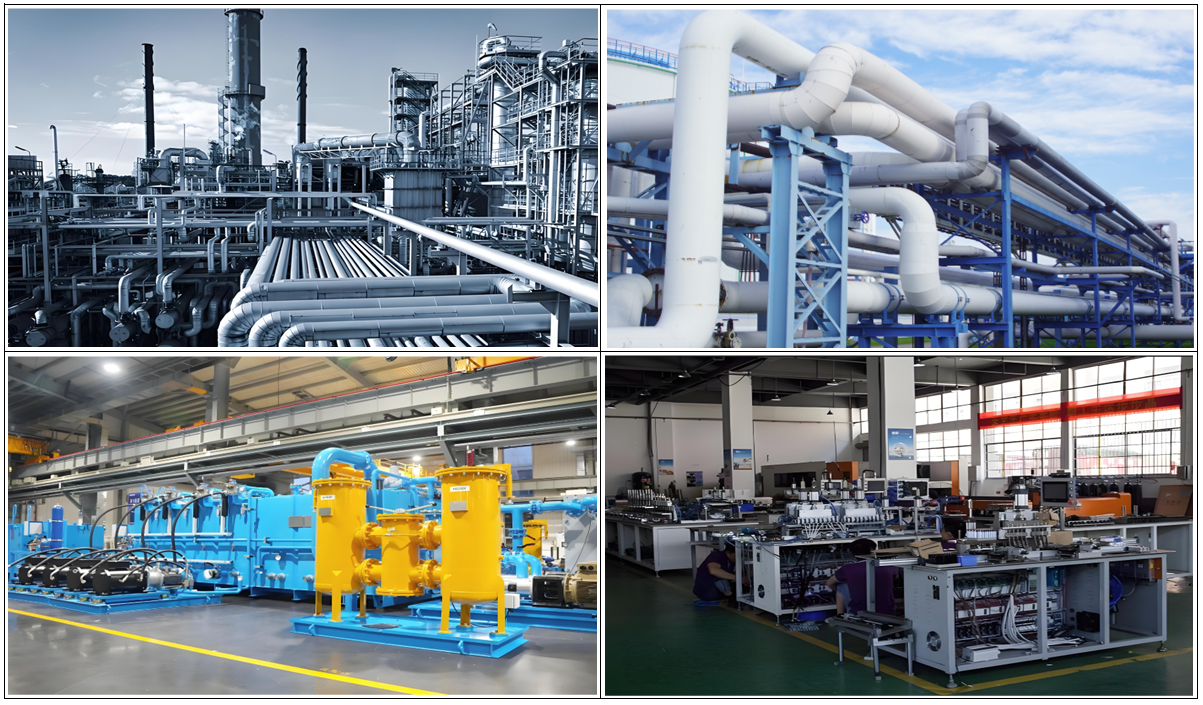

六、产品应用：
