采用进口感压芯片；选进的贴片工艺，具有零点、满量程补偿、温度补偿；微机械加工工艺，一体化结构设计、抗冲击、耐疲劳、可靠性高；整体弹性材料，无焊工艺，受压1000MPA不会破裂，确保产品的安全性；702T工业型2088榔头壳体，702TS/TC配LED /LCD 4位现场数显表头；标准工业信号输出：4-20mA(二线制)；数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；CANopen2.0输出内置 完整的 CANopen 协议栈。
高压压力变送器
高压压力传感器
超高压力变送器
超高压传感器
高压变送器
高压传感器
500MPa变送器
高压泵压力传感器
一、高压压力变送器PT500-702T/S/C产品特点：
| 芯体 | 采用进口感压芯片；选进的贴片工艺，具有零点、满量程补偿、温度补偿； |
| 微机械加工工艺，一体化结构设计、抗冲击、耐疲劳、可靠性高； | |
| 整体弹性材料，无焊工艺，受压1000MPA不会破裂，确保产品的安全性； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 标准工业信号输出：4-20mA(二线制)； | |
| 数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作； | |
| CANopen输出内置 完整的 CANopen 协议栈，符合 DS301、DS404 规范，支持 LSS 服务，支持 BootLoader 在线 升级； | |
| 结构 | 304/316外壳结构材料、整体结构、抗冲击、耐疲劳、可靠性高、防爆隔爆。 |
| 702T工业型2088榔头壳体，702TS/TC配LED /LCD 4位现场数显表头； | |
| 可替代国外同类型高压产品。 | |
| 应用 | 大型液压机械，液压站的压力测量； |
| 水刀机，陶瓷线割机压力测量与控制； | |
| 液压系统管道及液压设备压力测量控制； |
二、超高压压力变送器PT500-702T/S/C产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 702T | 工业2088榔头壳体高压压力变送器 | ||||||||
| 702TS | 数显工业2088榔头壳体高压压力变送器（LED显示表头） | |||||||||
| 702TC | 数显工业2088榔头壳体高压压力变送器（LCD显示表头） | |||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-200MPa） | 0～100MPa-500MPa，（最小量程100MPa，高大量程500MPa） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制）/供电9-30VDC | |||||||||
| OK | RS485-RTU（四线制）/供电5VDC | |||||||||
| OL | 低功耗RS485-RTU（四线制）/供电3.3-5VDC | |||||||||
| ON | CANopen2.0（四线制）/供电9-30VDC | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代码 | 安装螺纹（过程连接） | |||||||||
| G01-1 | M20*1.5锥面密封 | G01-3 | M20*1.5弧面密封 | G02-1 | G1/2锥面密封 | |||||
| G01-2 | M20*1.5端面密封 | G01-4 | M20*1.5球面密封 | G02-2 | G1/2端面密封 | |||||
| G00 | 定制规格 | |||||||||
| 代码 | 配套电缆线长度 | |||||||||
| 3m | 标准无配线，按实际订购要求填写 | |||||||||
| PT500 | 702T | （0-200MPa） | OA | C3 | G01-1 | 3m | ||||
三、高压压力传感器PT500-702T/S/C产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 水/油等液体（与过程连接兼容） | 现场显示表 | 702TC：LCD 四位液晶显示表 |
| 压力形式 | 表压（静压式） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力量程 | 0～100MPa-500MPa （最小100MPa，高大500MPa） | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ |
| 综合精度 | ±0.25%FS；±0.5%FS； | 介质温度 | -20～+80℃ |
| 非 线 性 | ≤0.25%FS | 环境温度 | -30～+70℃ |
| 重 复 性 | ≤0.15%FS | 寿 命 | 100万次 |
| 综合精度 | ±0.25%FS；±0.5%FS； | 响应时间 | ≤5mS |
| 输出信号 | 4～20mA(二线制)； | 过载压力 | 150%FS |
| RS485-RTU；低功耗RS485 | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) | |
| RS485+4～20mA双输出 | 过程连接 | M20*1.5，G1/2；密封方式：锥面/端面/弧面/球面 | |
| Can2.0B（支持CANopen、J1939 协议） | 电气连接 | 2088壳体M20*1.5标准电气连接器； | |
| 供电电压 | 24VDC(9～30VDC) | 防护等级 | IP65 |
| 现场显示表 | 702TS：LED 四位数码管显示表 | 配套电缆 | 2～4芯屏蔽电缆，标准：无配套 |

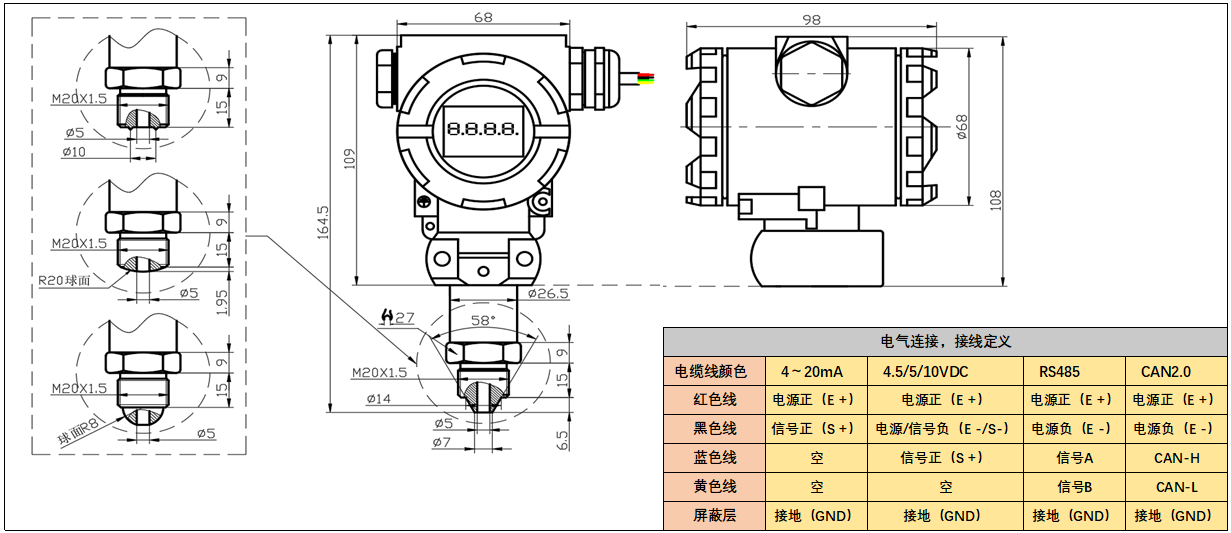

四、高压压力变送器产品结构及电气连接：
五、信号输出与采集：

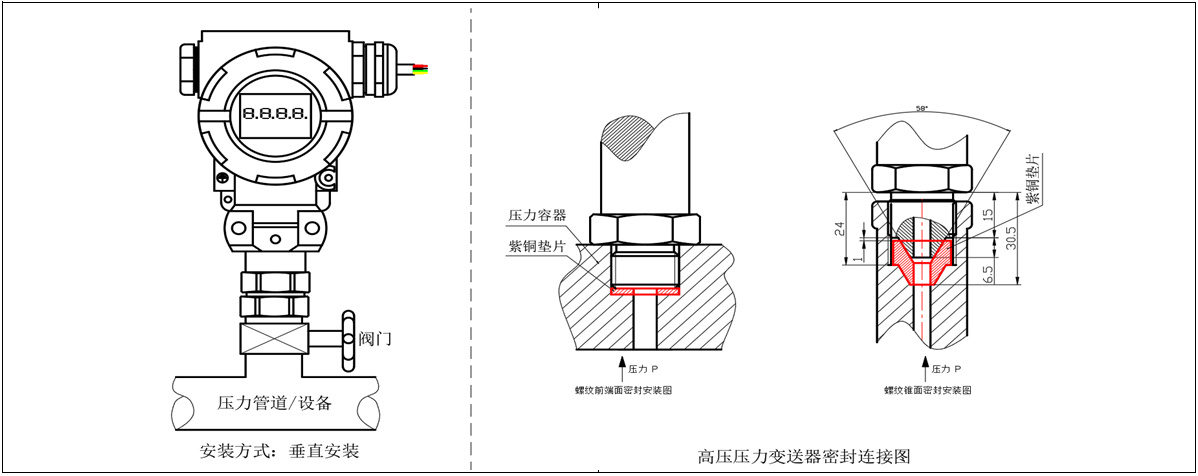

六、高压变送器、高压传感器PT500-702T/S/C产品安装：
七、高压变送器、高压传感器PT500-702T/S/C产品应用：
