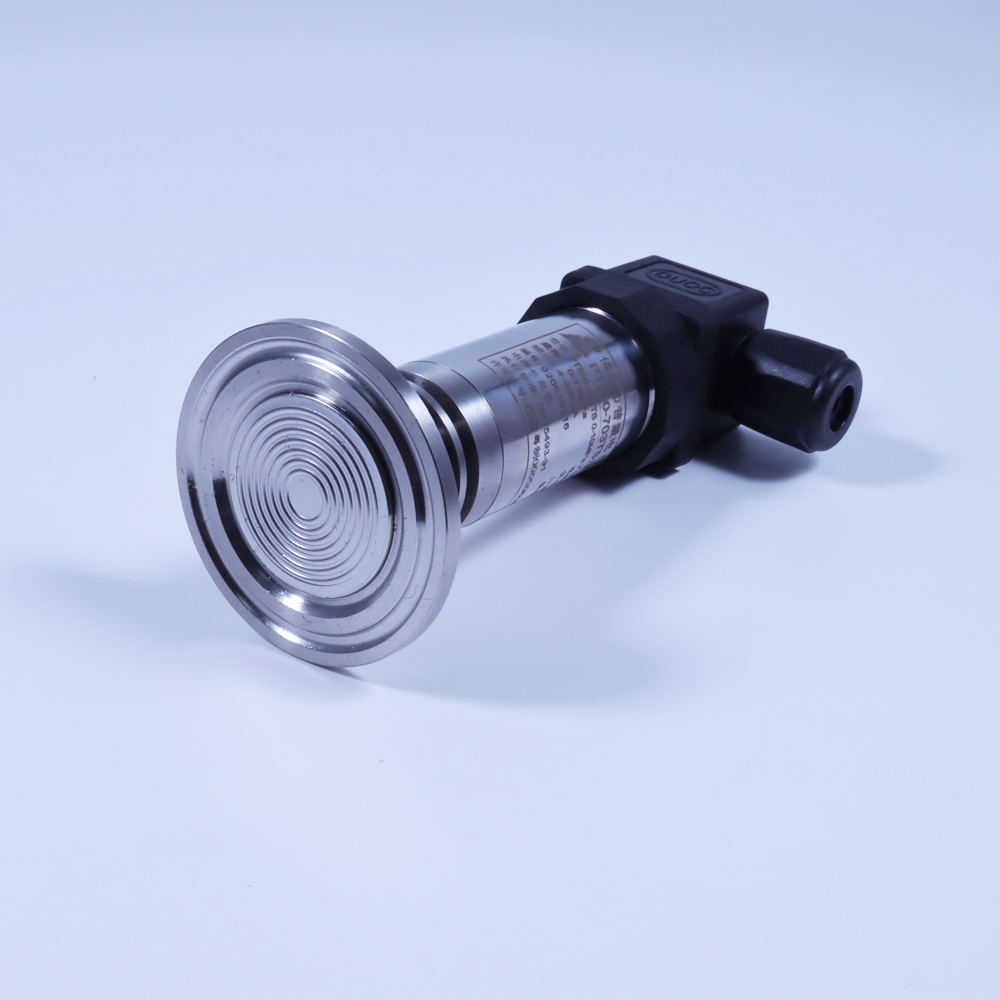

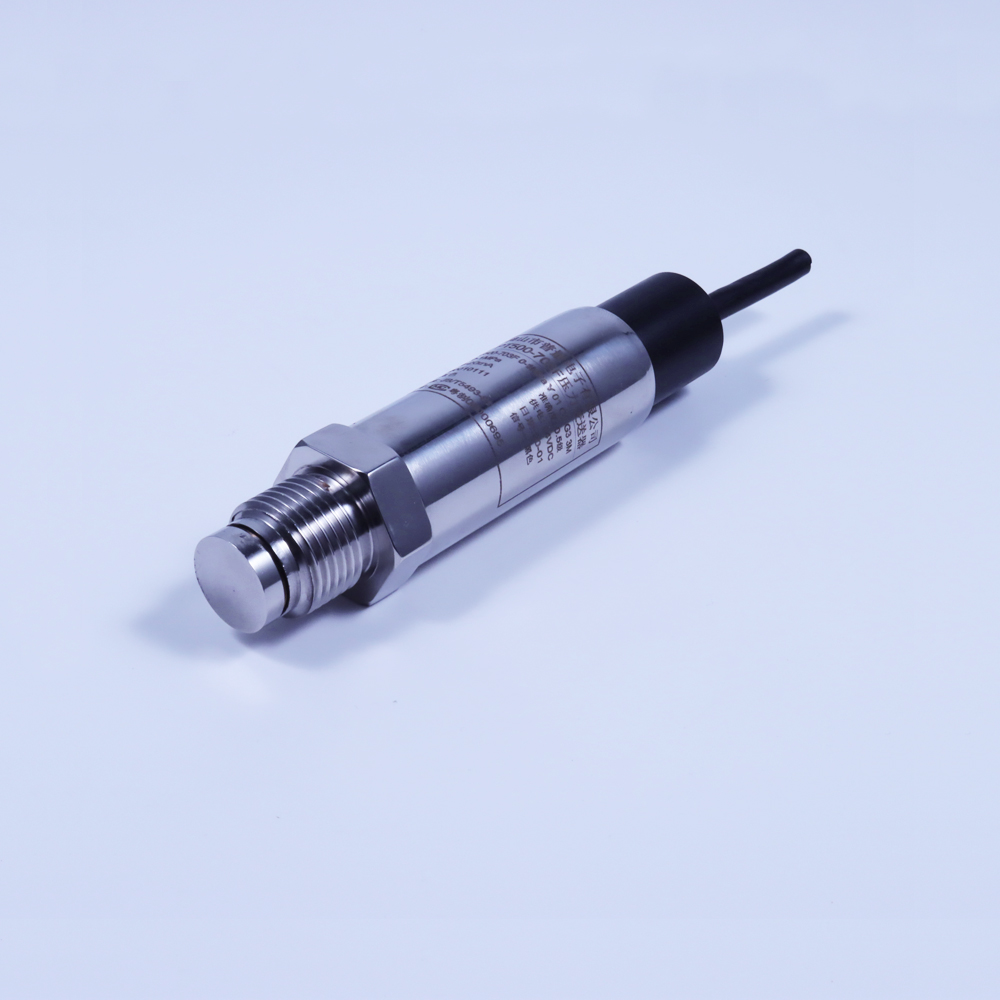

平膜/隔膜感压防堵结构设计，适用于熔体/流体介质，可测量中温介质的压力，可带4位LED数显表头；介质温度范围0-150℃；标准工业信号输出：4-20mA(二线制)；0-4.5-5-10VDC（三线制）；数字通讯信号输出：RS485-RTU；24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护。
平膜压力变送器
平膜压力传感器
隔膜压力变送器
厚膜压力变送器
齐平膜压力变送器
防堵压力变送器
无腔压力变送器
沥青压力变送器
油漆压力变送器

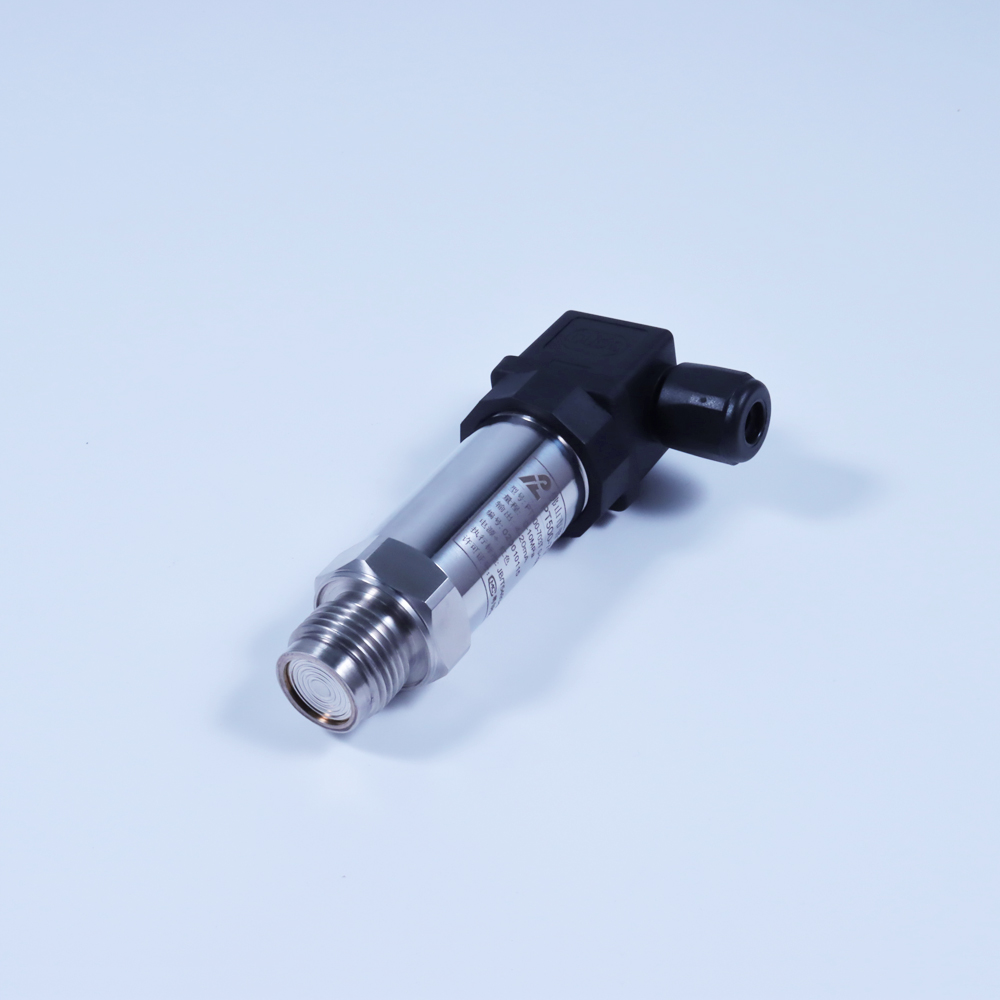

一、平膜压力变送器 PT500703/S/H/W产品特点：
| 芯体 | 采用进口感压芯片；选进的贴片工艺，具有零点、满量程补偿、温度补偿； |
| 平膜/隔膜感压防堵结构设计，适用于熔体/流体介质； | |
| 微压薄膜芯片，中压、高压厚膜芯片，适用于0-10KPa-60MPa所有量程范围； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 标准工业信号输出：4-20mA(二线制)，0-5VDC，0-10VDC，0.5-4.5VDC(三线制); | |
| 数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作 | |
| CANopen输出内置 完整的 CANopen 协议栈，符合 DS301、DS404 规范，支持 LSS 服务，支持 BootLoader 在线 升级； | |
| 结构 | 304/316外壳结构材料、整体结构、抗冲击、耐疲劳、可靠性高、防爆隔爆。 |
| 703：DIN43650赫斯曼电气连接器；702S配套LED数显表头；702F防护等级IP68； | |
| 过程连接类型有螺纹、卡箍快接、法兰等方式，适用于不同工况设备。 | |
| 应用 | 熔体/流体/粘稠性介质压力测量与控制； |
| 化工涂料、沥青、牙膏、纸浆等压力测量与控制； | |
| 液压系统管道设备及液压设备压力测量控制； |
二、平齐膜压力变送器 PT500703/S/H/W产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 703 | 平膜/齐膜/隔膜压力变送器（压力传感器），厚膜结构，量程0～1-60MPa（量小1MPa） | ||||||||
| 703H | 高温平膜/齐膜/隔膜压力变送器（压力传感器），厚膜结构，介质温度0～150℃，量程0～1-60MPa（量小1MPa） | |||||||||
| 703W | 小量程平膜/齐膜/隔膜压力变送器（压力传感器），薄膜结构，量程0～10KPa-5MPa（量小10KPa，最大5MPa） | |||||||||

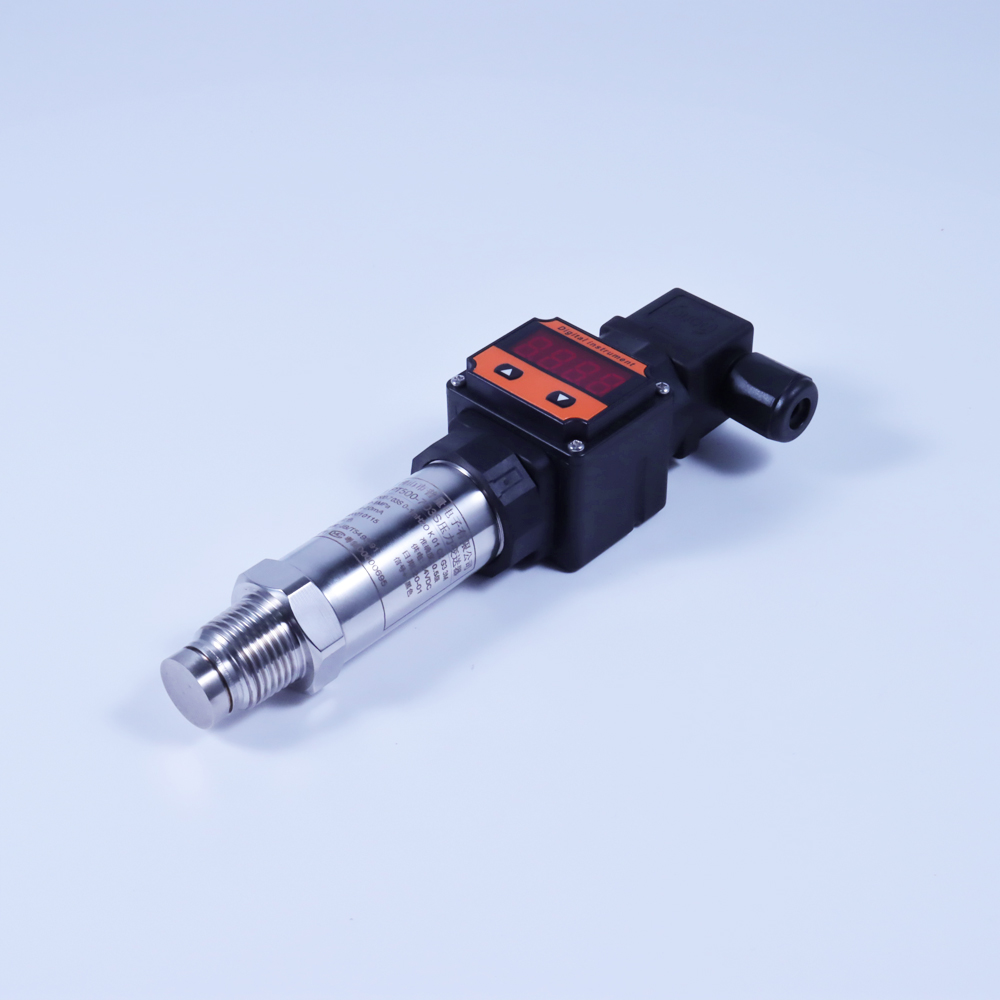

| 703S | 数显平膜/齐膜/隔膜压力变送器（压力传感器），厚膜结构，LED数显表头，量程0～1-60MPa（量小1MPa） | |||||||||
| 703HS | 高温数显平膜/齐膜/隔膜压力变送器（压力传感器），厚膜结构，介质温度0～150℃，量程0～1-60MPa（量程1MPa） | |||||||||
| 703WS | 数显小量程平膜/齐膜/隔膜压力变送器（压力传感器），薄膜结构，LED数显表头，量程0～10KPa-5MPa（量小10KPa，最大5MPa） | |||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-5MPa） | 0～10KPa-5MPa-60MPa，（最小10KPa，高大60MPa） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制）/供电9-30VDC | OK | RS485-RTU（四线制）/供电5VDC | |||||||
| OC | 0-5VDC（三线制）/供电9-30VDC | OL | 低功耗RS485-RTU（四线制）/供电3.3-5VDC | |||||||
| OD | 0-10VDC（三线制）/供电12-30VDC | ON | CANopen2.0（四线制）/供电9-30VDC | |||||||
| OE | 0.5-4.5VDC（三线制）/供电5VDC | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | C4 | ±1%FS | |||||||
| 代码 | 安装螺纹（过程连接） | |||||||||
| G01 | M20*1.5 | G02 | G1/2 | G03 | ZG1/2 | |||||
| 1“ | 1寸卡箍（50.8） | DN25 | 法兰DN25 | DN50 | 法兰DN50 | |||||
| G00 | 定制规格 | |||||||||
| 代码 | 配套电缆线长度 | |||||||||
| 3m | 标准3米，按实际订购要求填写 | |||||||||
| PT500 | 703 | （0-5MPa） | OA | C3 | G01 | 3m | ||||
三、防堵压力变送器压力传感器 PT500703/S/H/W产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 熔体/流体/粘稠性介质等（与过程连接兼容） | 现场显示表 | 703S：LED 四位数码管显示表 |
| 压力形式 | 表压/绝压 | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力量程 | 0～10KPa-600MPa（最小10KPa，量大60MPa） | 负载阻抗 | 电流输出: ≤800Ω； 电压输出: ≥50KΩ |
| 综合精度 | ±0.25%FS；±0.5%FS；±1%FS； | 介质温度 | -20～+80℃；703H：-20～+150℃ |
| 非 线 性 | ≤0.25%FS、0.5%FS | 环境温度 | -30～+70℃ |
| 重 复 性 | ≤0.15%FS、0.35%FS | 寿 命 | 100万次 |
| 膜片类型 | 中高量程：厚膜芯片；小量程：薄膜芯片 | 响应时间 | ≤5mS |
| 输出信号 | 4～20mA(二线制)； | 过载压力 | 150%FS |
| 0～5/10VDC；0.5～4.5VDC（供电5V） | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) | |
| RS485-RTU；低功耗RS485 | 过程连接 | M20*1.5，G1/2；ZG1/2；1“卡箍；DN25；DN50等 | |
| RS485+4～20mA双输出 | 电气连接 | DIN43650赫斯曼标准电气连接器； 防水引线； | |
| Can2.0B（支持CANopen、J1939 协议） | 防护等级 | IP65/IP68 | |
| 供电电压 | 24VDC(9～30VDC)；5V | 配套电缆 | 2～4芯屏蔽电缆，标准长度：3米 |

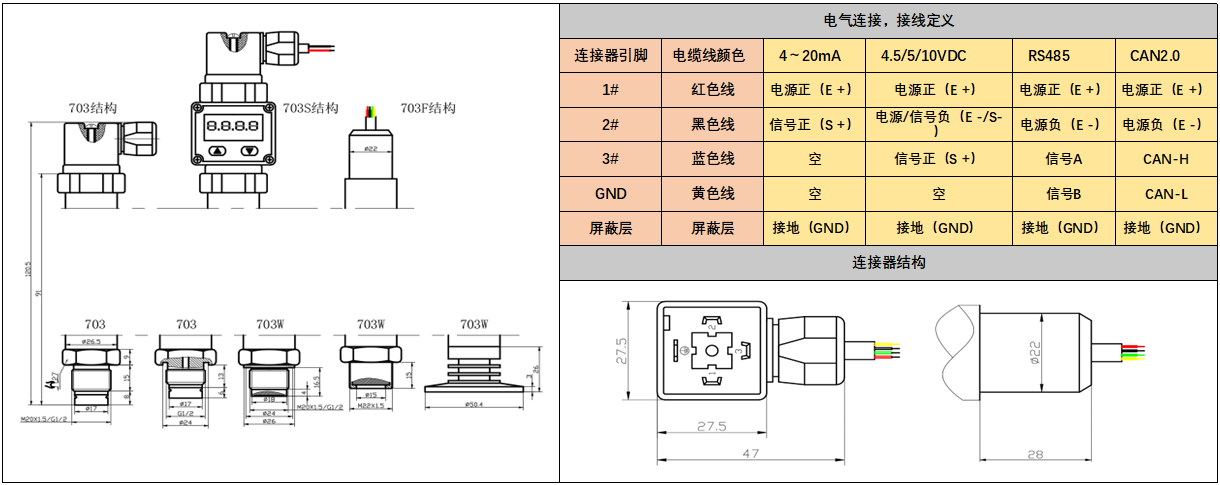

四、隔膜型压力变送器 PT500703/S/H/W产品结构及电气连接：

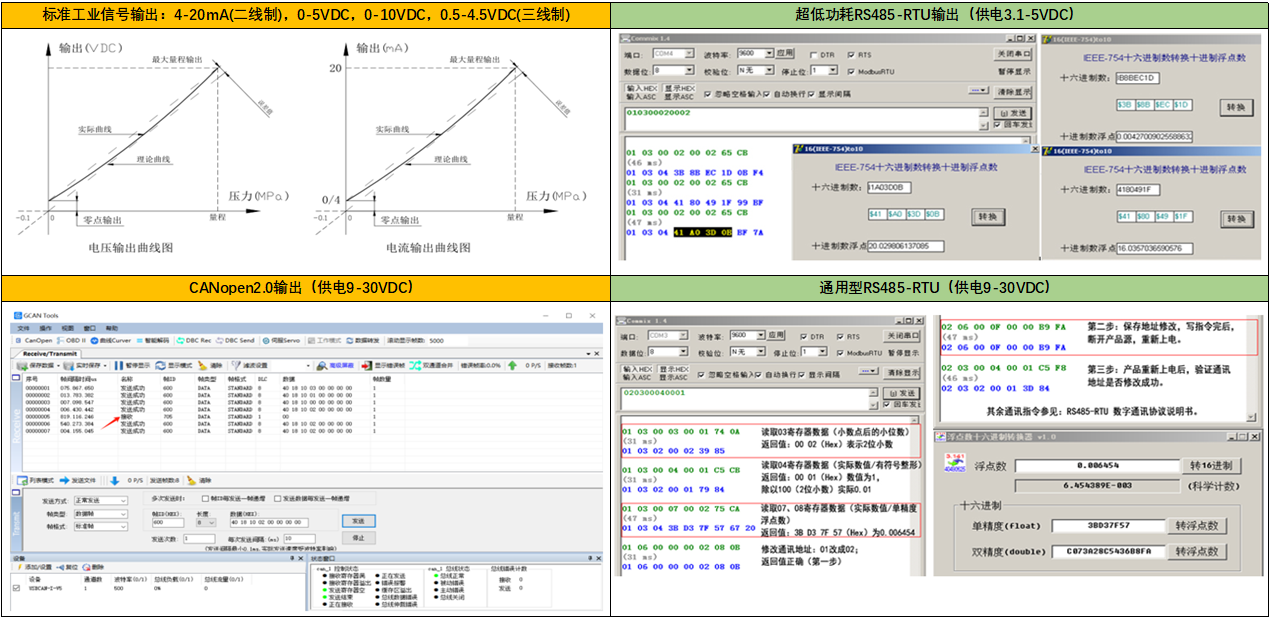

五、信号输出与采集：

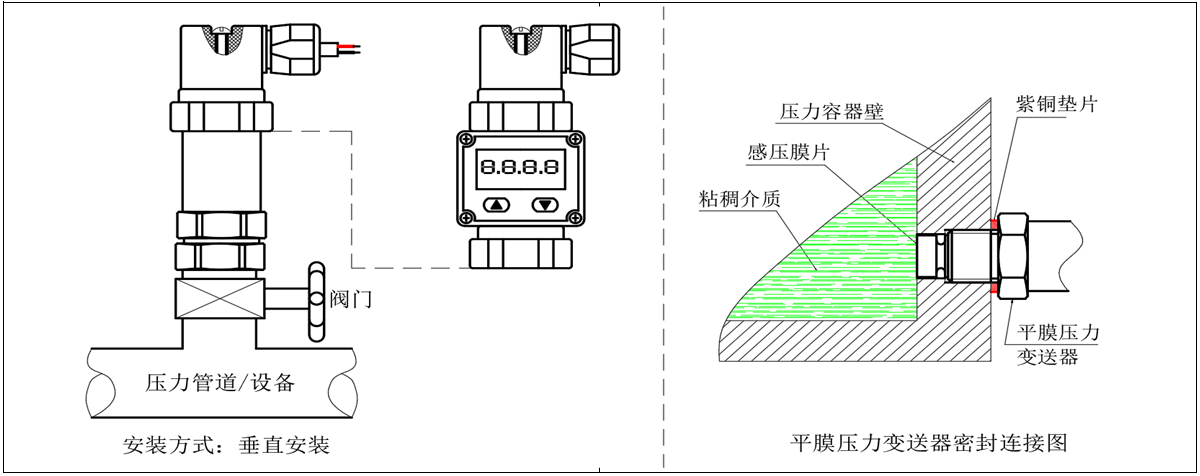

六、平膜压力变送器 PT500703/S/H/W产品安装：

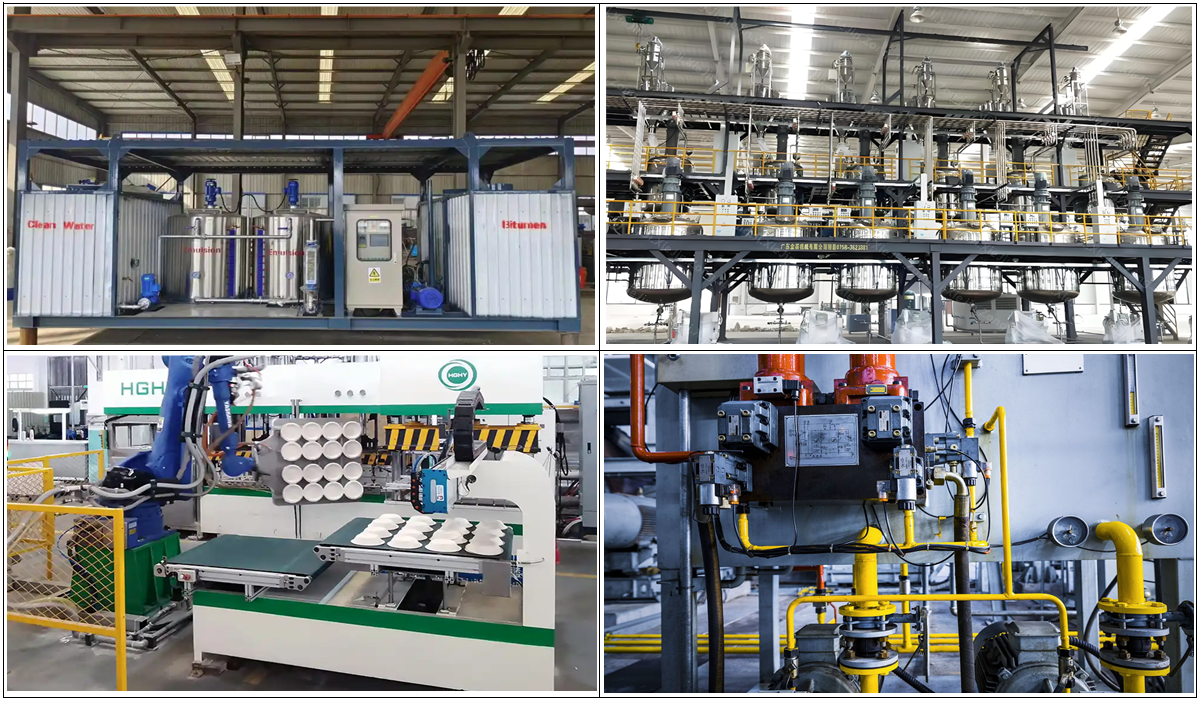

七、平膜压力变送器 PT500703/S/H/W产品应用：
