采用进口/国产感压芯片，最小压差（表压）100Pa；3-5倍耐压（静压），适用于干燥性气体压差测量；零点、满度，温补、线性补偿；24 位高精度 ADC，16 位数 DAC；四位LED/LCD显示表头+百分比显示条，小数位可调；表头采样速率：10次/S；高精度、稳定、数字放大电路；4-20mA/0-5/10VDC/RS485等多种信号输出；铝合金氧化外壳；结构小紧线螺母防水出线；可完全替代国外同类型压力变送器产品。
数显差压变送器
微差压压力变送器
PT500-805
PT500-806
微压差变送器
数显差压传感器
微差压传感器
一、数显差压变送器 ，微差压压力变送器 PT500-805/806 概述：
| 采用进口/国产感压芯片，最小压差（表压）100Pa | 3-5倍耐压（静压），适用于干燥性气体压差测量 |
| 高精度、稳定、数字放大电路；多种信号输出 | 4-20mA；0-5VDC，0.5-4.5VDC，RS485等标准信号输出 |

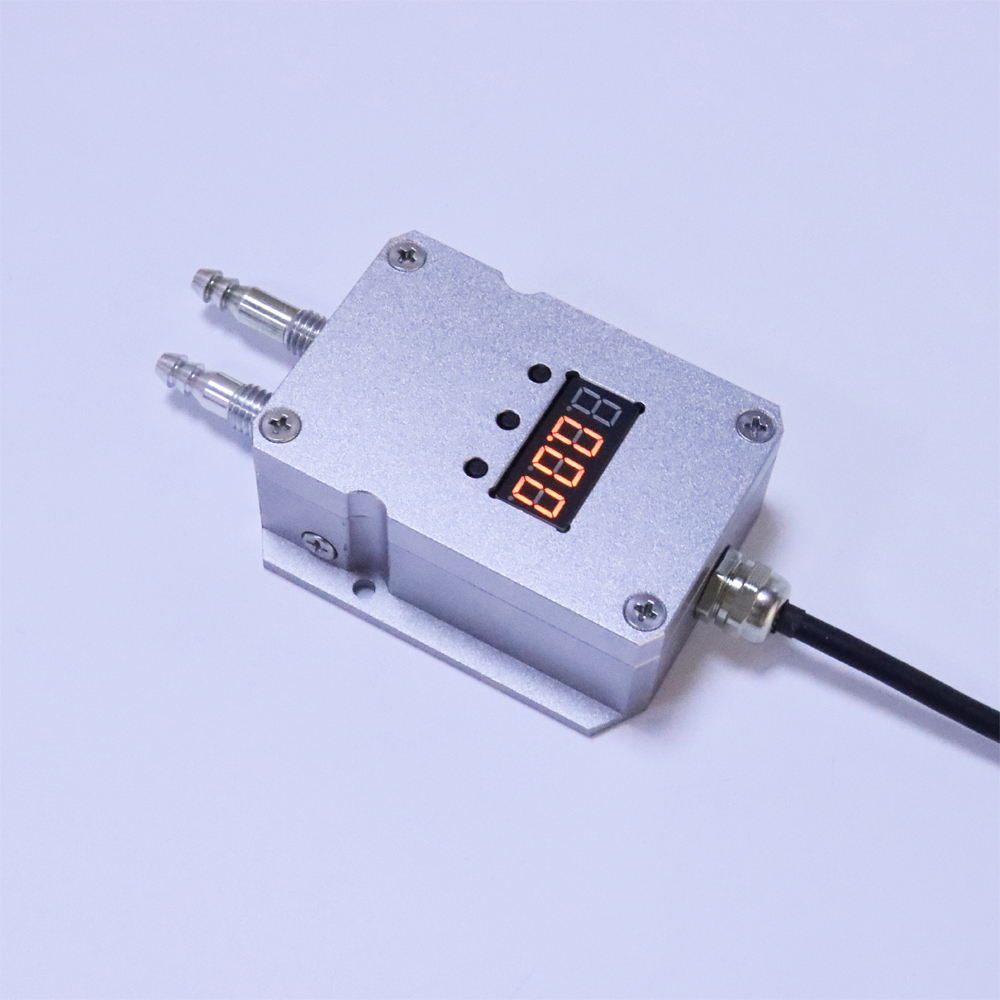

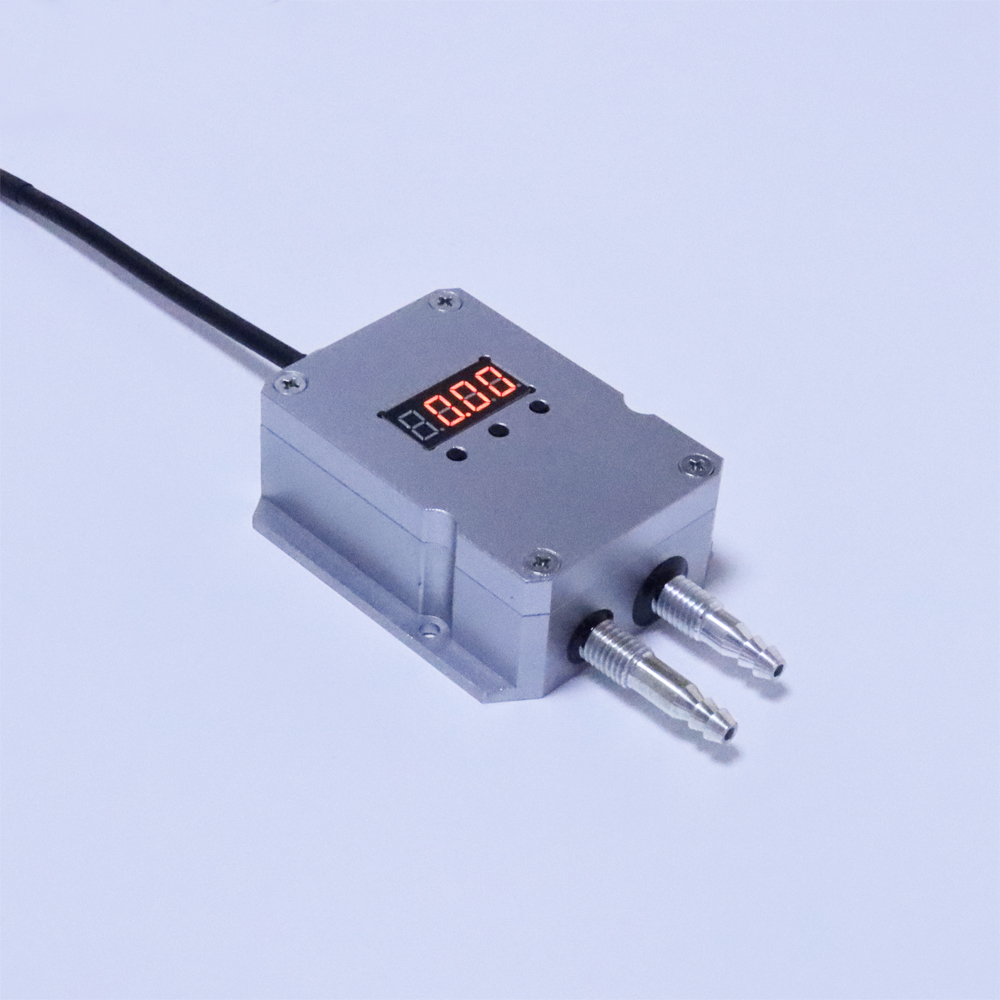

| 24 位高精度 ADC，16 位数 DAC 输出 | 805型：四位LED显示，小数位可调；采样速率：10次/S |

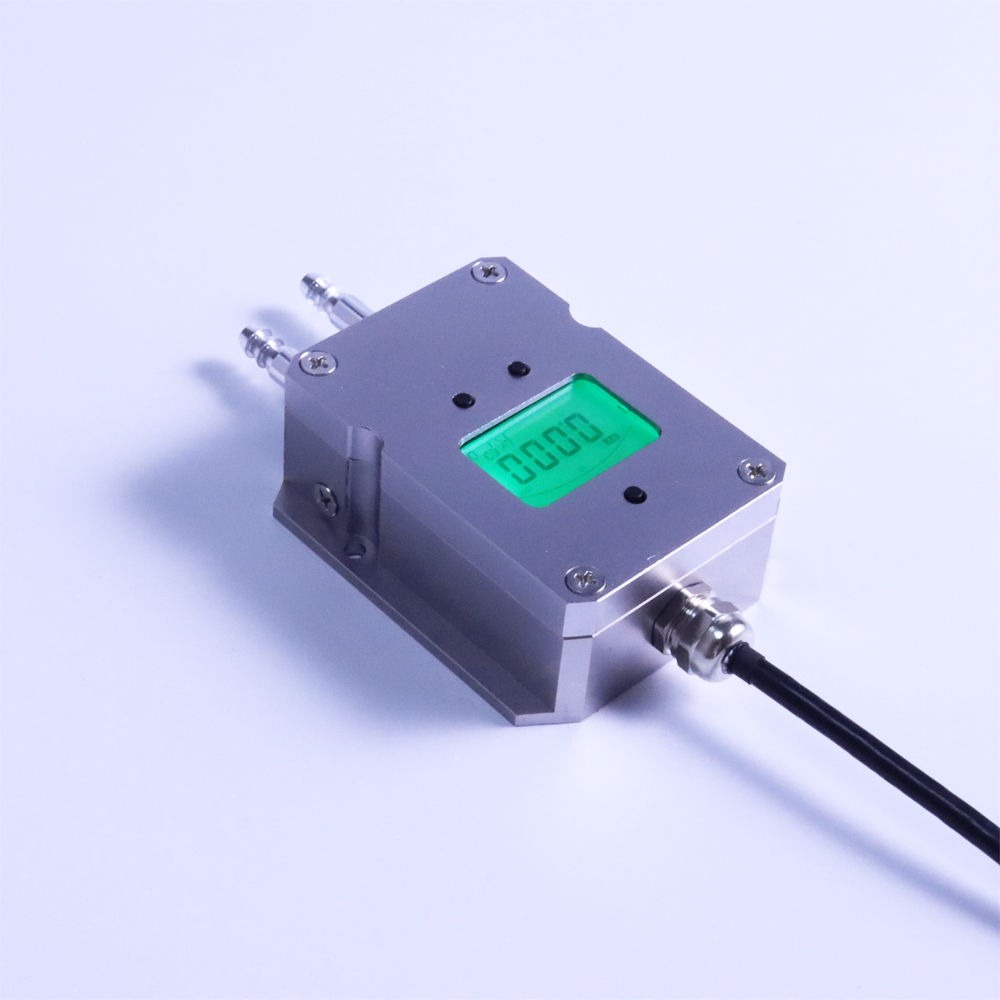

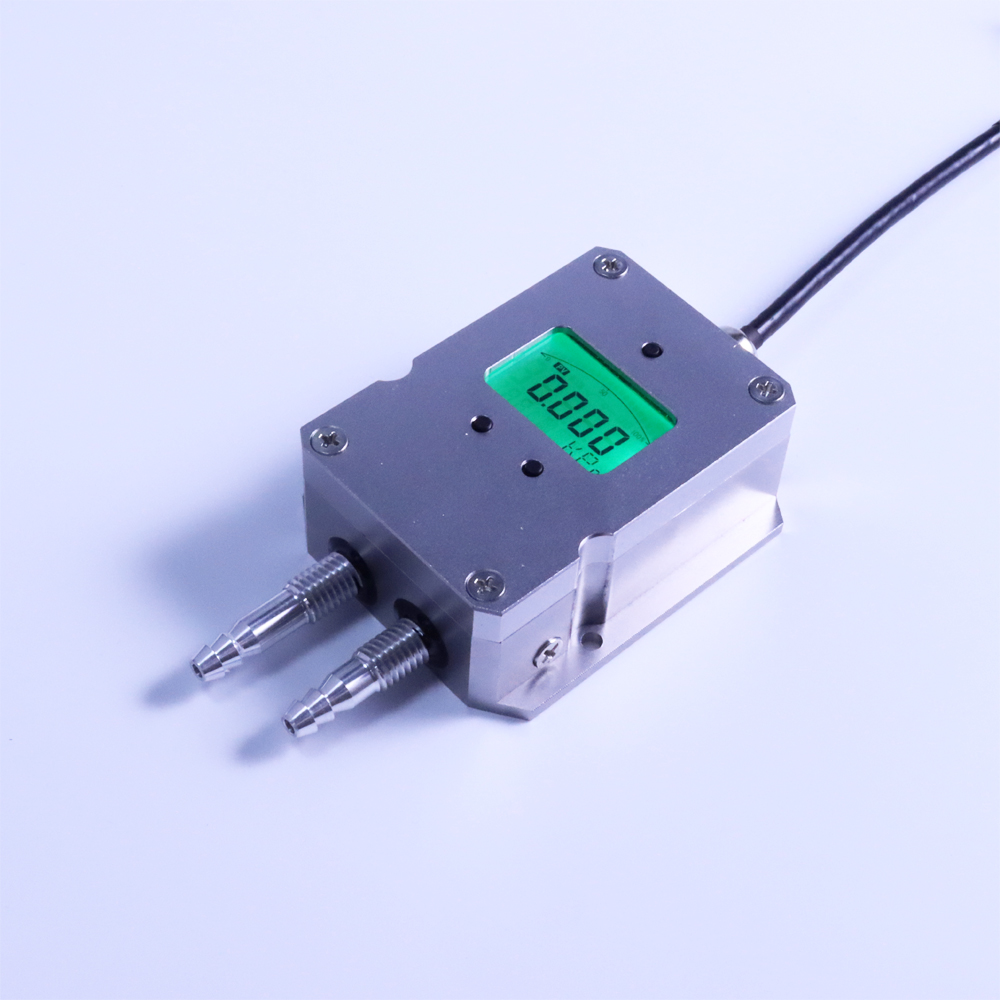

| 铝合金氧化外壳；8mm+M10快速插头过程连接 | 806型：五位LCD显示，小数位可调；采样速率：20次/S |
| 结构小紧线螺母防水出线 | 可完全替代国外同类型压力变送器产品； |
二、数显差压变送器 ，微差压压力变送器 PT500-805/806 型号规格：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 805 | 数显差压变送器（LED数码管显示表头） | ||||||||
| 806 | 数显差压变送器（LCD液晶显示表头） | |||||||||
| 代码 | 差压量程（按实际订购量程填写） | |||||||||
| （0-1KPa） | 差压量程：0～100Pa～100KPa;（静压/耐压为量程的3倍） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | OC | 0-5VDC（三线制） | |||||||
| OB | 0-20mA（三线制） | OD | 0-10VDC（三线制） | |||||||
| OE | 0.5-4.5VDC（三线制） | OK | RS485（四线制） | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C3 | ±0.5%FS | |||||||||
| C4 | ±1%FS | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G28 | φ8快速插头+M10螺纹 | |||||||||
| G00 | 定制 | |||||||||
| 代码 | 配套电缆线长度 | |||||||||
| 3M | 标准3米，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 805 | （0-1KPa） | OA | C3 | G28 | 3M | ||||
三、数显差压变送器 ，微差压压力变送器 PT500-805/806 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 干燥性气体 | 显示范围 | -1999～9999，小数位可变 |
| 压力形式 | 差压、表压 | 采样速率 | 10次/秒 |
| 压力量程 | 0～100、200、300、500、1000（Pa） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 0～1～100（KPa） | 介质温度 | -20～+80℃ | |
| -100KPa～-10KPa～0～100（KPa） | 环境温度 | -30～+70℃ | |
| 静压（耐压） | 3～5倍量程 | 寿 命 | 100万次 |
| 综合精度 | ±0.5%FS；±1%FS； | 响应时间 | ≤5mS |
| 非 线 性 | ≤0.5%FS | 负载阻抗 | 电流输出: ≤800Ω；电压输出：≥50KΩ |
| 重 复 性 | ≤0.5%FS | 过载压力 | 150%FS |
| 输出信号 | 电流型：4～20mA二线制； | 破坏压力 | 3倍量程 |
| 电压型：0～5/10VDC三线制 | 过程连接 | φ8快速插头+M10螺纹 | |
| 数字型：RS485-RTU、低功耗RS485-RTU | 电气连接 | 防水紧线螺母（802、803） | |
| 显示表类型 | 805：LED显示；806：LCD显示 | 防护等级 | IP65 |
| 供电电压 | 24VDC（12-30VDC） | 配套电缆 | 四芯屏蔽电缆，标准长度：3米 |
| 5VDC（0.5-4.5VDC输出） | 壳体材料 | 铝合金 | |
| 3.1～5VDC（低功耗485输出） |

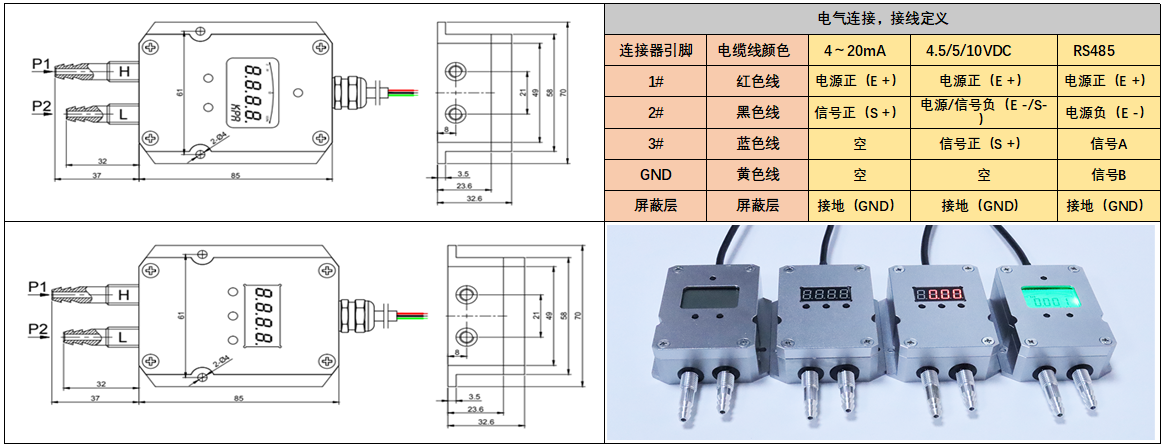

四、数显差压变送器 ，微差压压力变送器 PT500-805/806 结构尺寸：

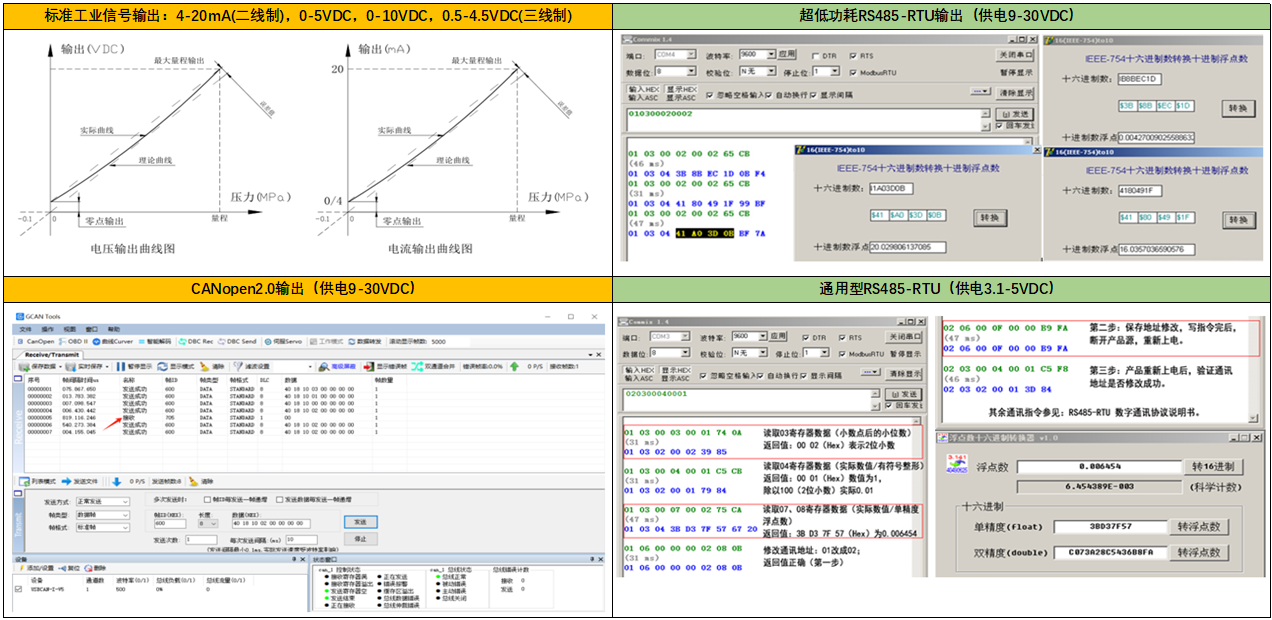

五、数显差压变送器 ，微差压压力变送器 PT500-805/806 输出信号：

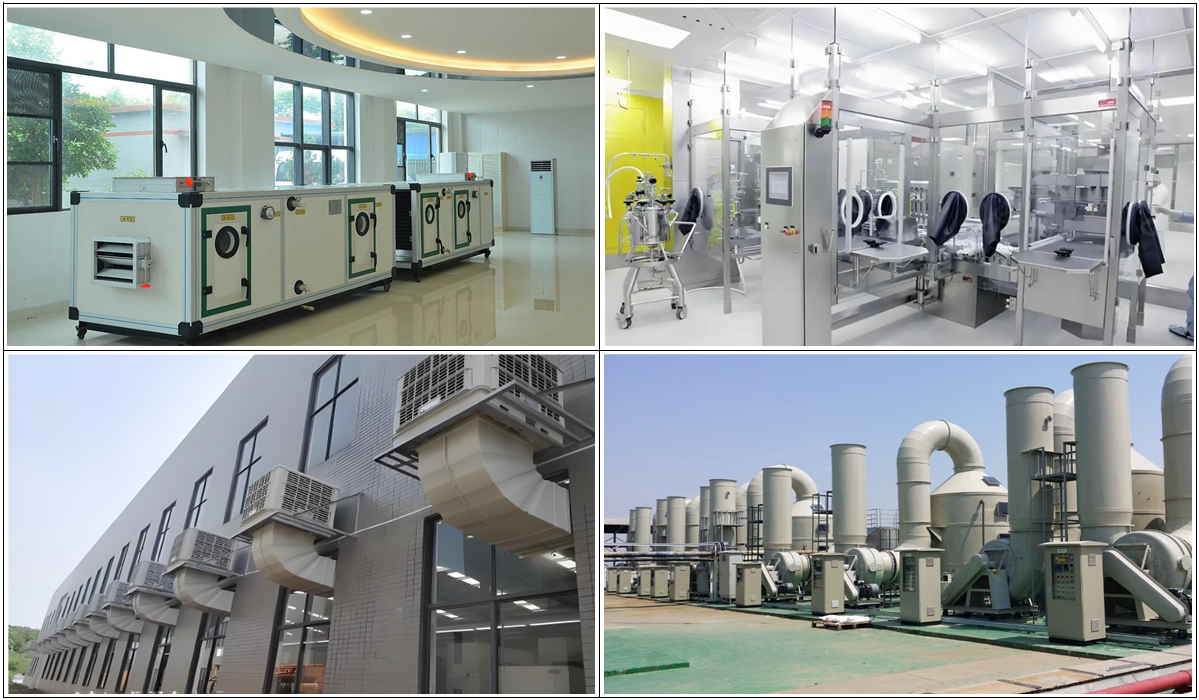

六、数显差压变送器 ，微差压压力变送器 PT500-805/806 应用：
