采用进口/国产感压芯片，最小压差（表压）100Pa；3-5倍耐压（静压），适用于干燥性气体压差测量；零点、满度，温补、线性补偿；高精度、稳定、数字放大电路；4-20mA/0-5/10VDC/RS485等多种信号输出；24 位高精度 ADC，16 位数 DAC；铝合金氧化外壳；结构小紧线螺母防水出线；可完全替代国外同类型压力变送器产品；

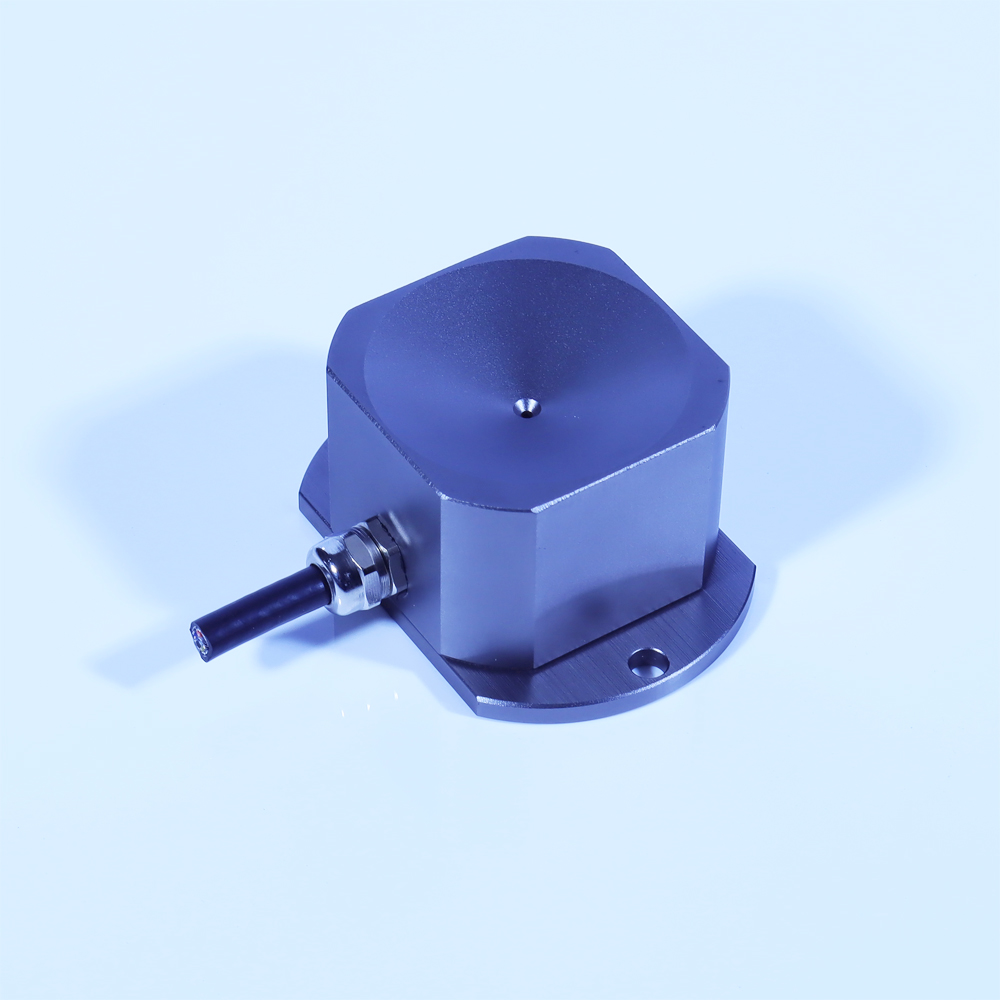

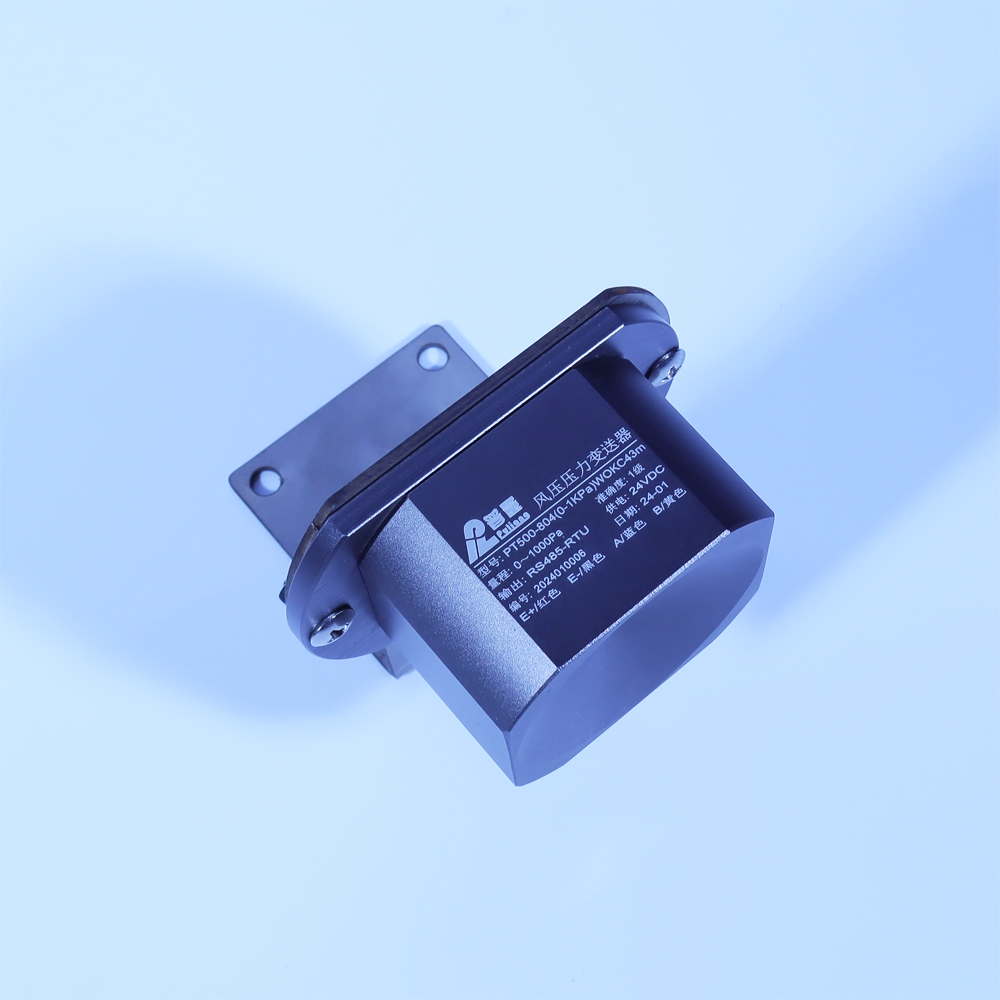

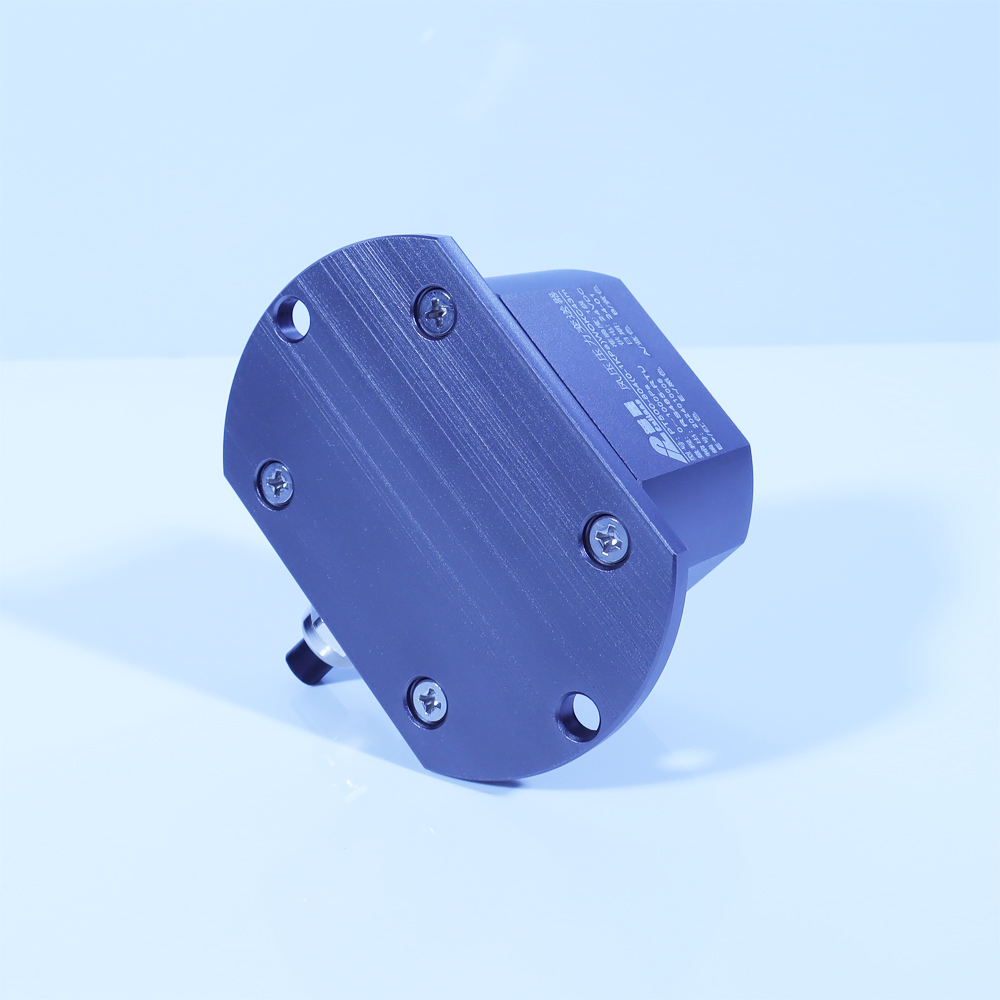

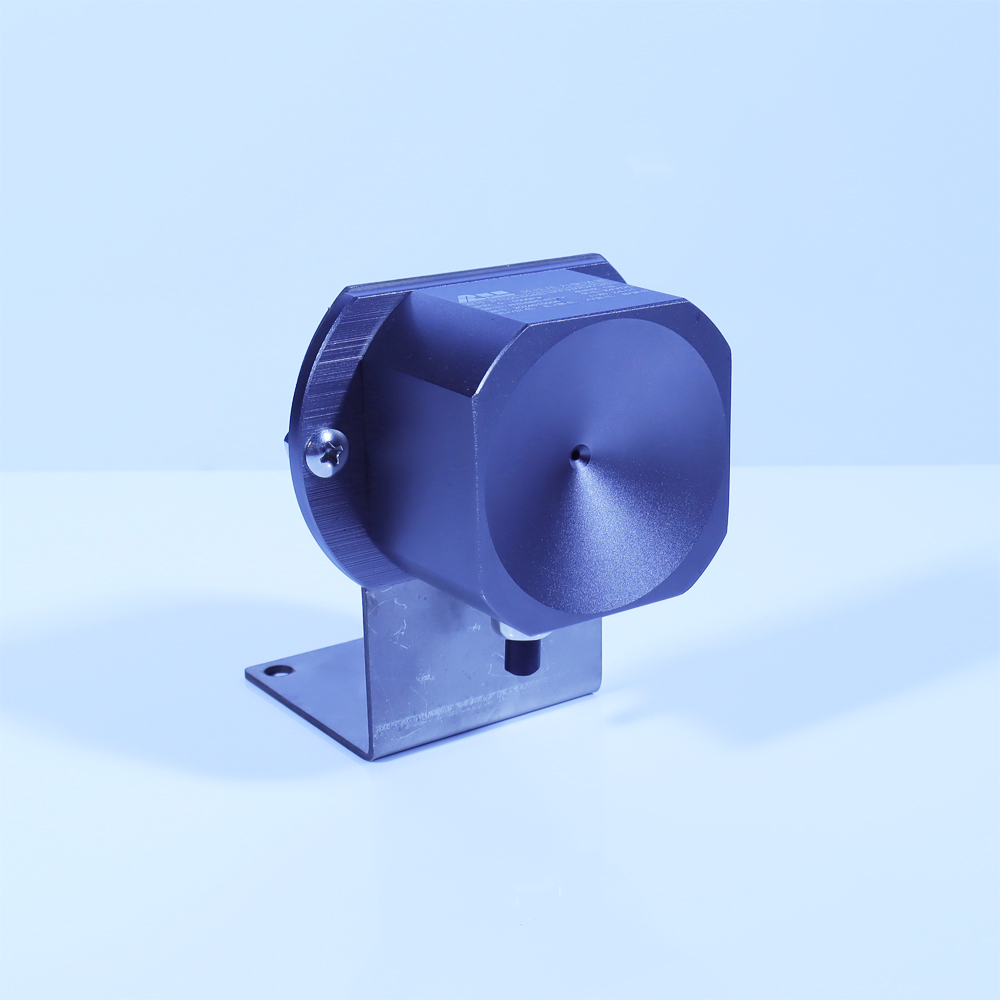

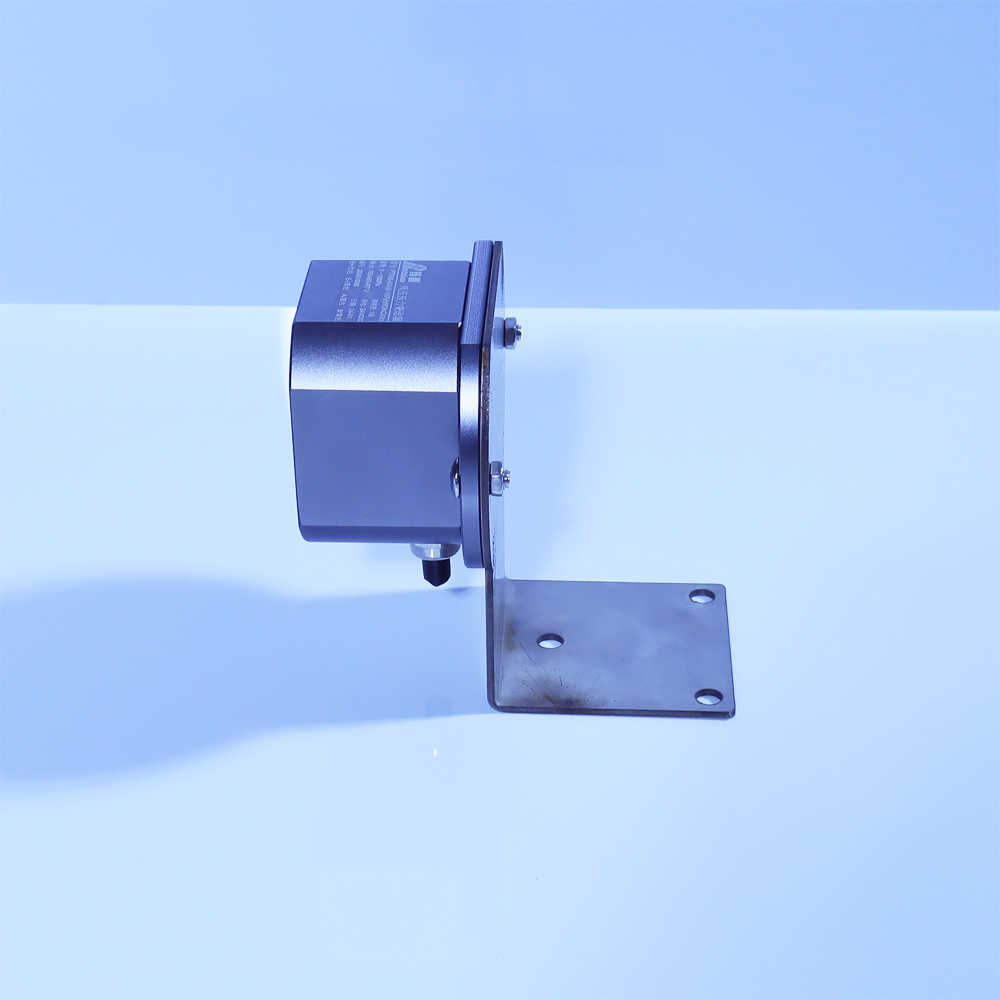

风压压力变送器
PT500-804
气象站风压传感器
风压压力传感器
环境风压传感器
动车风压监测仪
一、风压压力变送器 PT500-804 概述：
| 采用进口/国产感压芯片，最小压差（表压）100Pa | 4-20mA；0-5VDC，0.5-4.5VDC，RS485等标准信号输出 |
| 高精度、稳定、数字放大电路；多种信号输出 | 应用于：高层建筑物风压监测；室外环境风压测量； |
| 24 位高精度 ADC，16 位数 DAC 输出 | 应用于：行车、火车、动车等风压测量； |
| 铝合金氧化外壳；结构小；紧线螺母防水出线 | 应用于：负压、无尘车间、科室、通风等压力测量与监控； |
| 3-5倍耐压（静压），适用于干燥性气体压差测量 | 可完全替代国外同类型压力变送器产品； |
二、风压压力变送器 PT500-804 型号规格：
| 代码 | 型号 | 类型 | ||||||
| PT500 | 804 | 风压压力变送器 | ||||||
| 代码 | 差压量程（按实际订购量程填写） | |||||||
| （0-1KPa） | 差压量程：0～100Pa～100KPa;（静压/耐压为量程的3倍） | |||||||
| 代码 | 输出信号类型 | |||||||
| OA | 4-20mA（二线制） | OC | 0-5VDC（三线制） | |||||
| OB | 0-20mA（三线制） | OD | 0-10VDC（三线制） | |||||
| OE | 0.5-4.5VDC（三线制） | OK | RS485（四线制） | |||||
| OL | 低功耗RS485 | OO | 定制 | |||||
| 代码 | 综合精度 | |||||||
| C3 | ±0.5%FS | |||||||
| C4 | ±1%FS | |||||||
| 代码 | 配套电缆线长度 | |||||||
| 3M | 标准3米，按实际订购要求填写 | |||||||
| 代码 | 特殊参数规格 | |||||||
| 000 | 用户定制（无要求时省略） | |||||||
| PT500 | 804 | （0-1KPa） | OA | C3 | 3M | |||
三、风压压力变送器 PT500-804 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 干燥性气体 | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压 | 介质温度 | -20～+80℃ |
| 压力量程 | 0～100、200、300、500、1000（Pa） | 环境温度 | -30～+70℃ |
| 0～1～100（KPa） | 寿 命 | 100万次 | |
| -100KPa～-10KPa～0～100（KPa） | 响应时间 | ≤5mS | |
| 综合精度 | ±0.5%FS；±1%FS； | 负载阻抗 | 电流输出: ≤800Ω；电压输出：≥50KΩ |
| 非 线 性 | ≤0.5%FS | 过载压力 | 150%FS |
| 重 复 性 | ≤0.5%FS | 破坏压力 | 3倍量程 |
| 输出信号 | 电流型：4～20mA二线制； | 电气连接 | 防水紧线螺母（802、803） |
| 电压型：0～5/10VDC、0.5～4.5VDC三线制 | 防护等级 | IP67 | |
| 数字型：RS485-RTU、低功耗RS485-RTU | 配套电缆 | 四芯屏蔽电缆，标准长度：3米 | |
| 供电电压 | 24VDC（12-30VDC） | 壳体材料 | 铝合金、304（型号：802A） |
| 5VDC（0.5-4.5VDC输出） | |||
| 3.1～5VDC（低功耗485输出） |
四、风压压力变送器 PT500-804 结构接线：

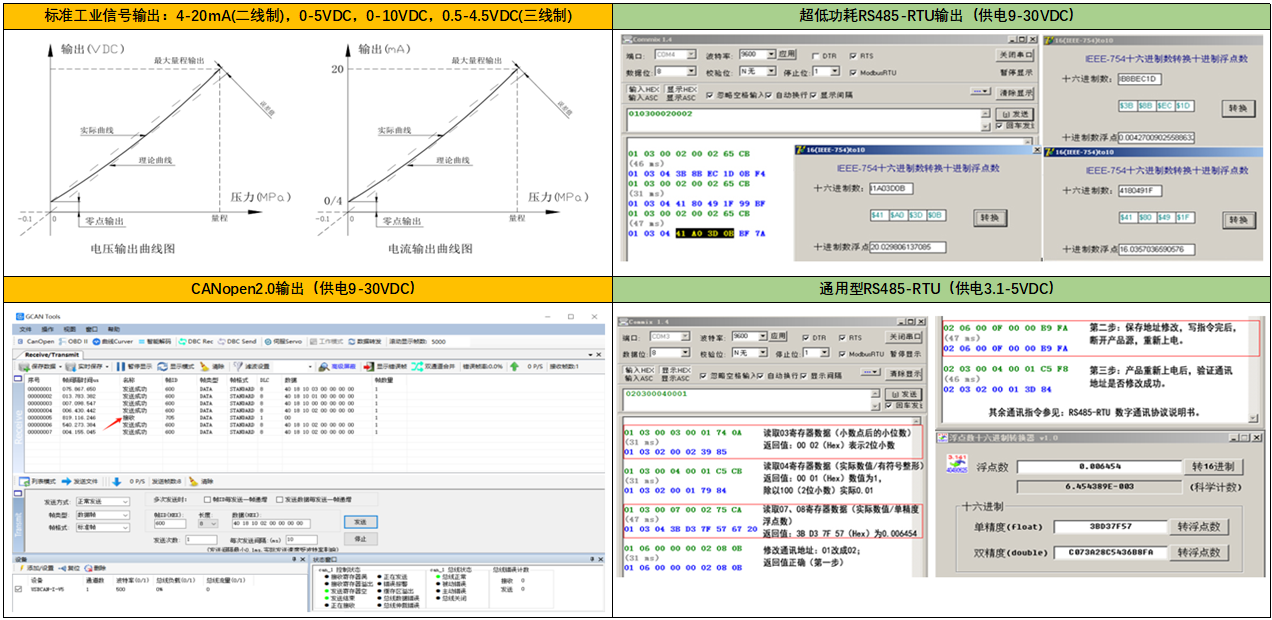

五、风压压力变送器 PT500-804 信号输出：
六、风压压力变送器 PT500-804 应用：
