采用进口/国产感压芯片，电子元器件自主可控等级A级；最大压差量程25MPa； 静压最大70MPa；零点、满度，温补、线性补偿；高精度、稳定、数字放大电路；多种信号输出；801S型，带有现场4位LED显示表头，输出4-20mA；24 位高精度 ADC，16 位数 DAC 输出；4-20mA；0-5VDC，0.5-4.5VDC，RS485等标准信号输出；T字形结构，方便安装，M20X1.5/G1/2等过程连接；结构小，标准DIN43650 (赫斯曼)电气连接出线；可完全替代国外同类型压力变送器产品。
差压变送器
差压压力变送器
差压压力传感器
压差变送器
压差传感器
T型差压变送器
一、差压压力变送器 PT500-801/PT500-801S 概述：
| 采用进口/国产感压芯片，电子元器件自主可控等级A级 | 最大压差量程25MPa； 静压最大70MPa |
| 高精度、稳定、数字放大电路；多种信号输出 | 4-20mA；0-5VDC，0.5-4.5VDC，RS485等标准信号输出 |
| 24 位高精度 ADC，16 位数 DAC 输出 | 过程连接规格：G1/4，G1/2，1/4NPT，M20*1.5 |

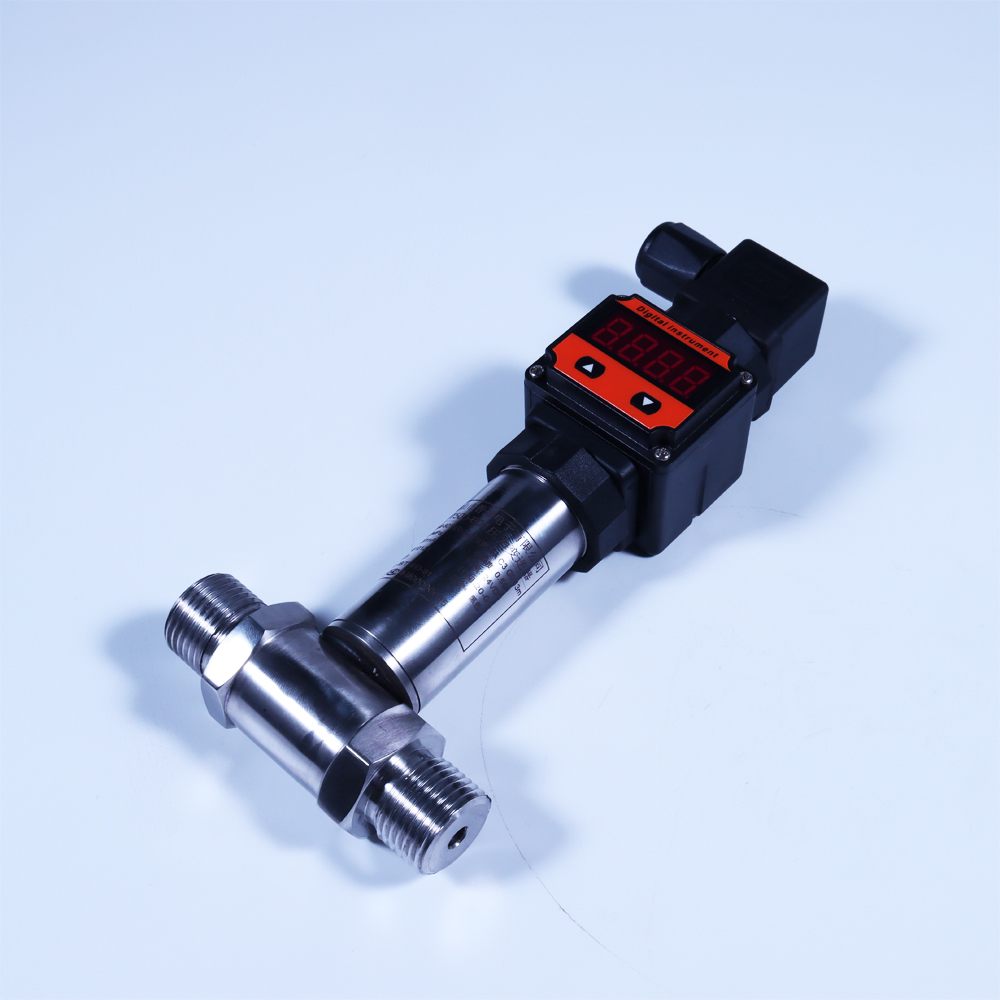

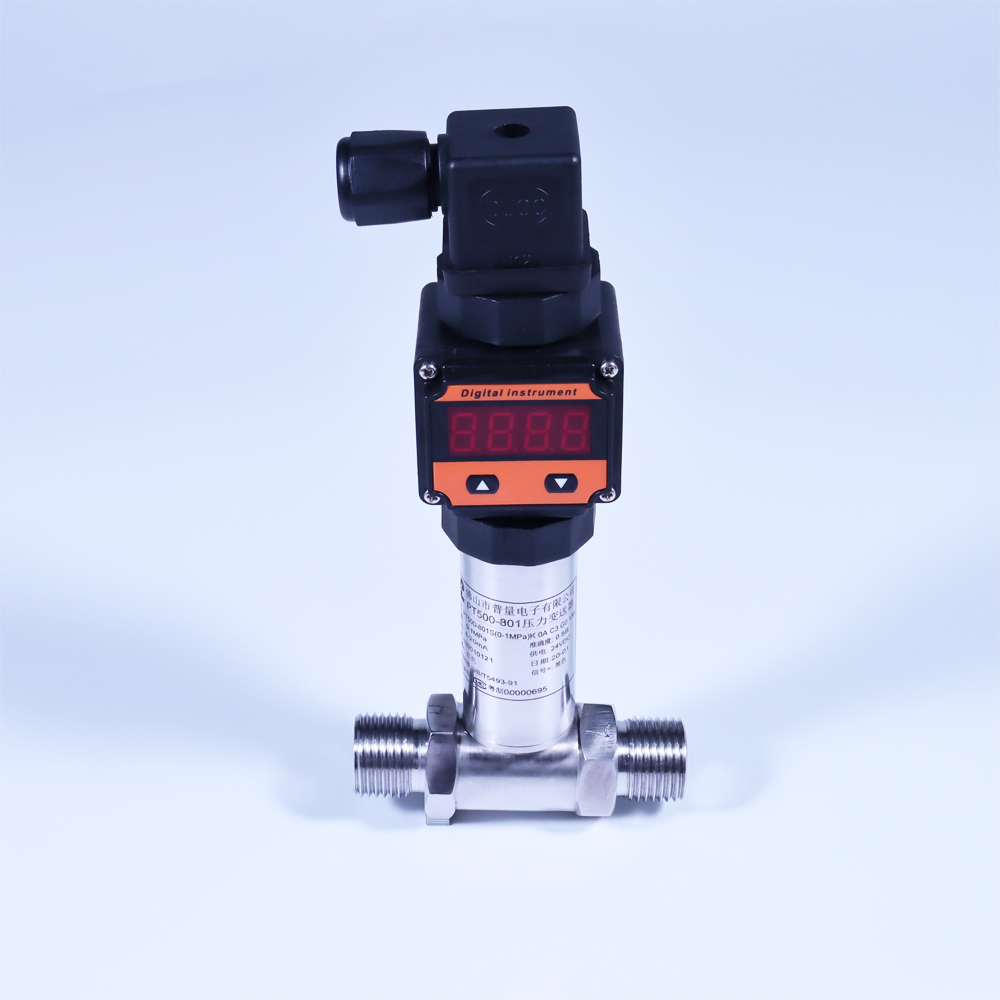

| 801S型，带有现场4位LED显示表头，输出4-20mA | 结构小，标准DIN43650 (赫斯曼)电气连接出线 |
| T字形结构，方便安装，M20X1.5/G1/2等过程连接 | 可完全替代国外同类型压力变送器产品； |
二、差压压力变送器 PT500-801/PT500-801S 型号规格：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 801 | T字型差压压力变送器 | ||||||||
| 801S | T字数显型差压压力变送器 | |||||||||
| 代码 | 差压量程（按实际订购量程填写） | |||||||||
| （0-1MPa） | 差压量程：0～0.6～20MPa;（静压/耐压为量程的3倍） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | OC | 0-5VDC（三线制） | |||||||
| OB | 0-20mA（三线制） | OD | 0-10VDC（三线制） | |||||||
| OE | 0.5-4.5VDC（三线制） | OK | RS485（四线制） | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 3M | 标准3米，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 801 | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、差压压力变送器 PT500-801/PT500-801S 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 差压、表压 | 介质温度 | -20～+80℃ |
| 压力量程 | 0～100、200、300、500、600（KPa）； | 环境温度 | -30～+70℃ |
| 0～1、2、3、5、10、20（MPa）； | 寿 命 | 100万次 | |
| （最大差压量程20MPa，最小差压量程20KPa） | 响应时间 | ≤5mS | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 负载阻抗 | 电流输出: ≤800Ω；电压输出：≥50KΩ |
| 非 线 性 | ≤0.25%FS | 过载压力 | 150%FS |
| 重 复 性 | ≤0.15%FS | 破坏压力 | 3倍量程(＞5MPa) |
| 输出信号 | 电流型：4～20mA二线制；4～20mA/0-20mA三线制 | 过程连接 | M20X1.5；G1/2；G1/4；1/4NPT；可定制 |
| 电压型：0～5VDC、0～10VDC、0.5～4.5VDC三线制 | 电气连接 | 标准DIN43650 (赫斯曼)电气连接出线 | |
| 数字型：RS485-RTU、低功耗RS485-RTU | 防护等级 | IP65 | |
| 供电电压 | 24VDC（12-30VDC）、5VDC、3.1～5VDC（低功耗485） | 配套电缆 | 四芯屏蔽电缆，标准长度：3米 |

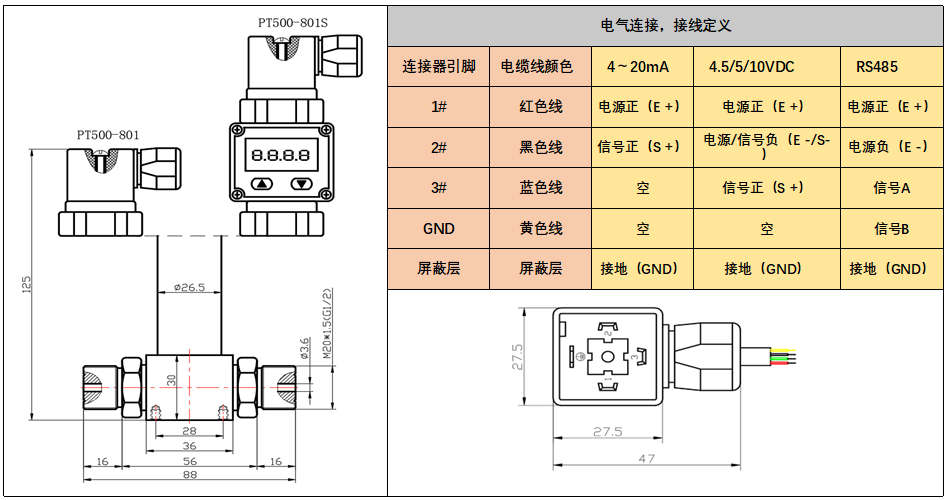

四、差压压力变送器 PT500-801/PT500-801S 结构尺寸：

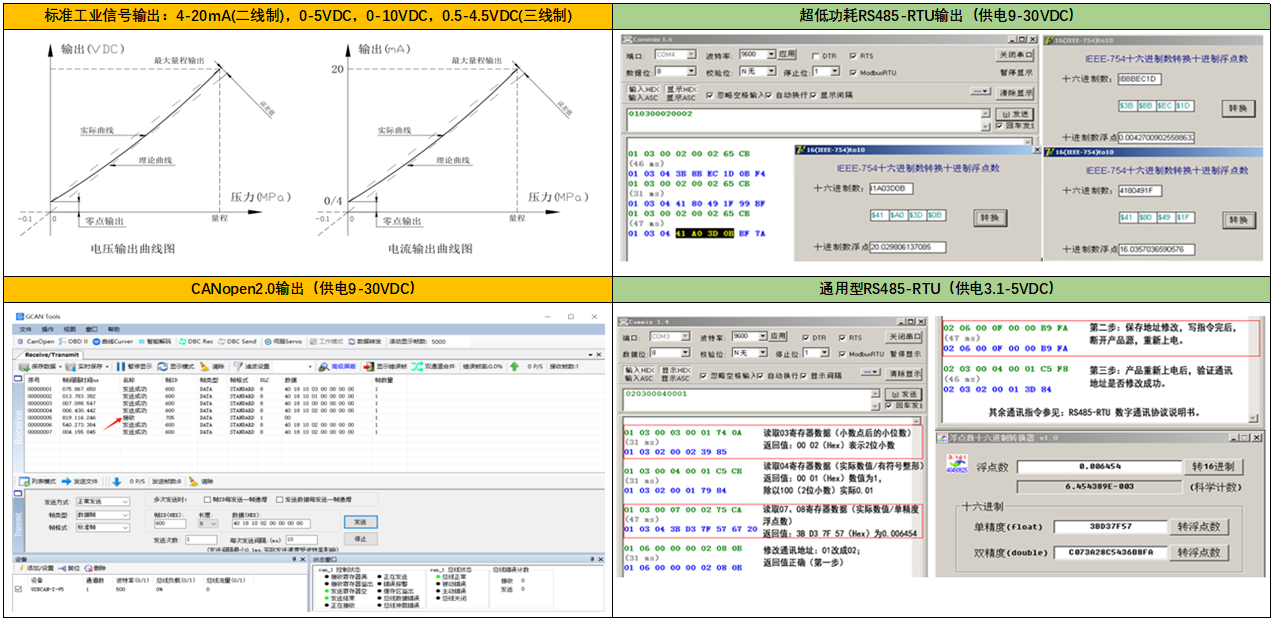

五、差压压力变送器 PT500-801/PT500-801S 输出信号：

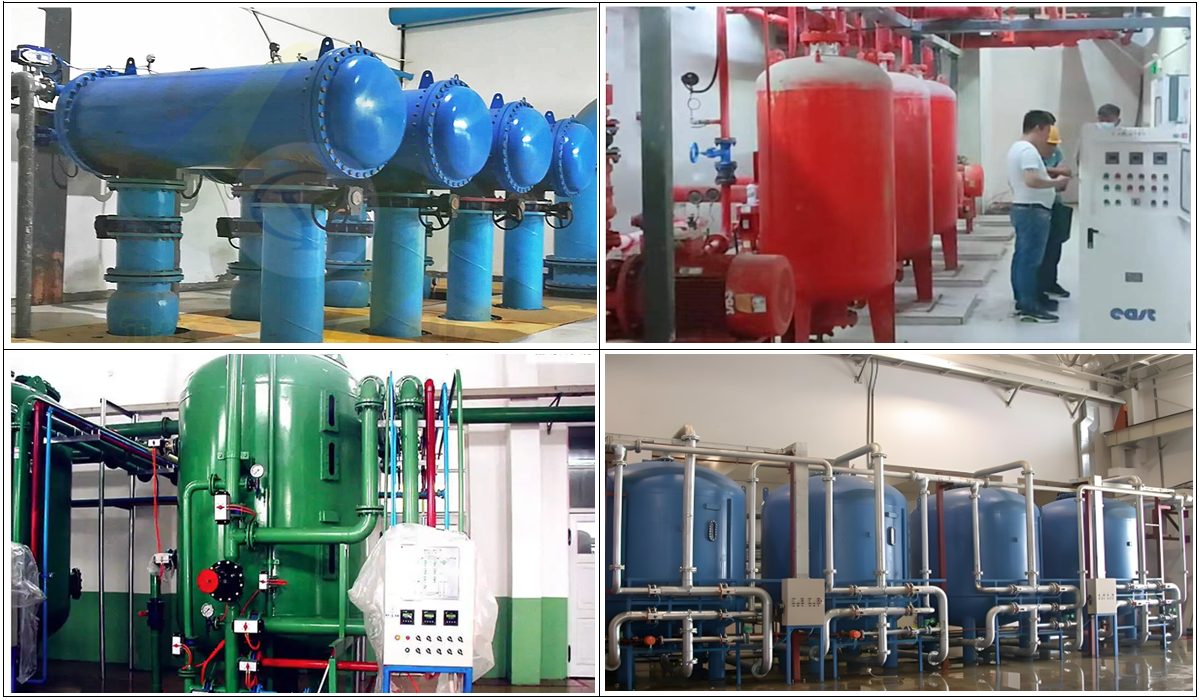

六、差压压力变送器 PT500-801/PT500-801S 应用：
