采用进口/纯国产压力晶元；选进的贴片工艺；恒流源1.5mA供电，差分桥路输出；进口/国产弹性材料，精密机加工、热处理等工艺；高阻抗、高精度、高稳定性；100万次使用寿命以上；结构小巧、全封焊结构；抗冲击、耐疲劳、可靠性高；可替代国外同类型高压产品；应用于：压力传感器压力变送器芯片；液压、气压的测量；民用、工业设备的压力测量与控制；OEM压力变送器工厂。
扩散硅压力芯体
扩散硅压力芯片
薄膜压力芯体
微压压力芯体
充油压力芯体
扩散硅压力传感器
扩散硅芯体
一、扩散硅压力芯体 PT500-304概述：
| 采用进口/纯国产压力晶元；选进的贴片工艺； | 抗冲击、耐疲劳、可靠性高、防爆隔爆； |
| 恒流源1.5mA供电，差分桥路输出； | 可替代国外同类型高压产品； |
| 进口/国产弹性材料，精密机加工、热处理等工艺； | 应用于：压力传感器压力变送器芯片； |
| 100万次使用寿命以上； | 应用于：液压、气压的测量； |
| 高阻抗、高精度、高稳定性； | 应用于：民用、工业设备的压力测量与控制； |
| 结构小巧、全封焊结构； | 应用于：OEM压力变送器工厂； |
二、扩散硅压力芯体 PT500-304型号：
| 代码 | 型号 | 类型 | |||||||
| PT500 | 304 | 扩散硅压力芯体 | |||||||
| 代码 | 量程（按实际订购量程填写） | ||||||||
| （0-1MPa） | 压力量程：0-10KPa～0.6～60MPa; | ||||||||
| 代码 | 输出信号类型 | ||||||||
| OF | mV（四线制） | OO | 定制 | ||||||
| 代码 | 综合精度 | ||||||||
| C2 | ±0.25%FS（@25℃） | ||||||||
| C3 | ±0.5%FS（@25℃） | ||||||||
| 代码 | 结构尺寸 | ||||||||
| 19 | 直径19mm | 13 | 直径13mm | ||||||
| 50.8 | 50.8卡箍 | DN50 | 法兰 | ||||||
| G00 | 定制 | ||||||||
| 代码 | 引线长度 | ||||||||
| 50mm | 标准50mm，按实际订购要求填写 | ||||||||
| 代码 | 特殊参数规格 | ||||||||
| 000 | 用户定制（无要求时省略） | ||||||||
| PT500 | 304 | （0-1MPa） | OF | C3 | 19 | 50mm | |||
三、扩散硅压力芯体 PT500-304技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压 | 介质温度 | -20～+80℃ |
| 压力量程 | 表压：-0.1～0～0.6～5MPa | 环境温度 | -30～+70℃ |
| 绝压：0～0.6～5MPa | 寿 命 | 100万次 | |
| 差压：0～35KPa～10MPa | 响应时间 | ≤3mS | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 3倍量程(＞5MPa) |
| 重 复 性 | ≤0.15%FS | 芯体直接 | 标准19mm；13mm；50.8；DN50法兰 |
| 输出信号 | 70～100mV（四线制）差分桥路输出 | 电气连接 | 引线50mm或引脚 |
| 输出阻抗 | 3～5KΩ | 防护等级 | IP65 |
| 供电电压 | 恒流：1.5mA | 配套电缆 | 单根硅胶导线 |
四、扩散硅压力芯体 PT500-304标准19系列量程明细：
| 表压G（KPa） | 10 | 20 | 35 | 70 | 100 | 160 | 250 | 400 | 600 | -100 |
| 表压G（MPa） | 1 | 1.6 | 2.5 | 4 | 6 | 10 | 16 | 25 | 40 | 60 |
| 绝压A（KPa） | 35 | 100 | 250 | 600 | 1000 | 1600 | 2500 | |||
| 差压D（PKa） | 35 | 100 | 500 | 1000 | 5000 | 10000 |

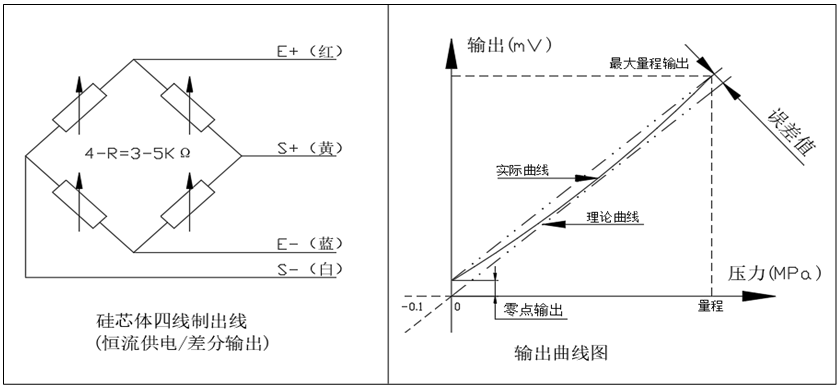

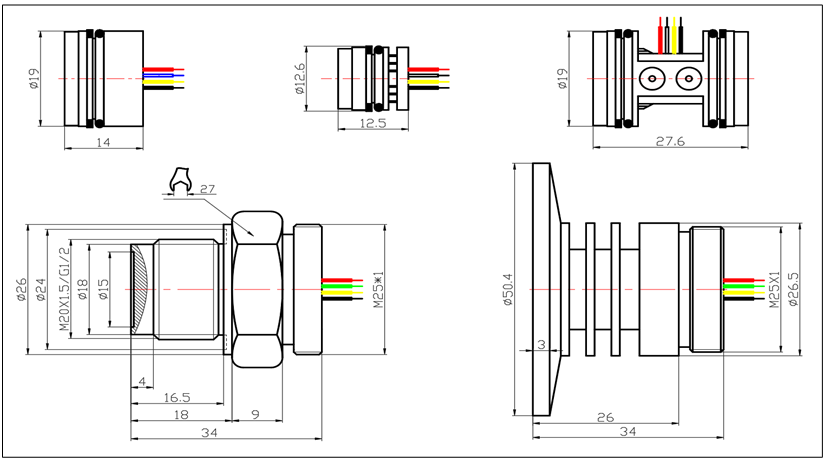

五、扩散硅压力芯体 PT500-304结构及电气参数：

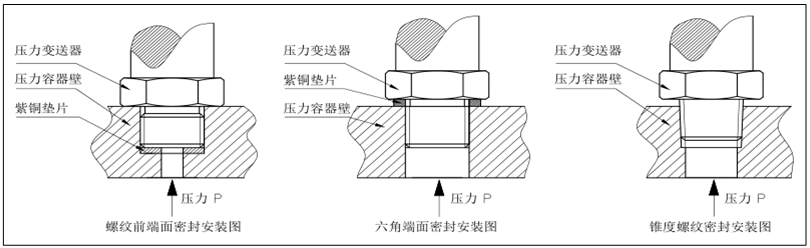

六、扩散硅压力芯体 PT500-304结构密封：

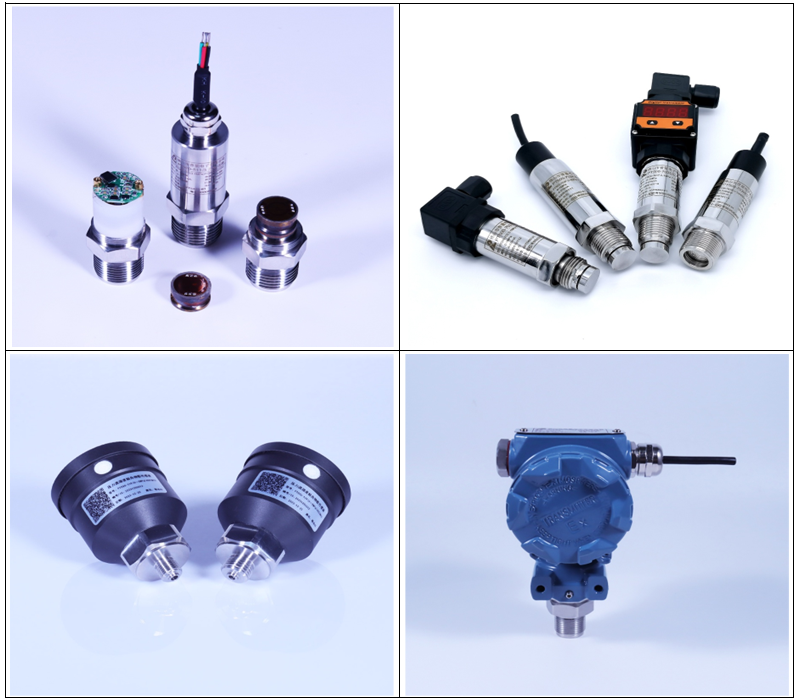

七、扩散硅压力芯体 PT500-304结应用：
