平膜/隔膜感压防堵结构设计，适用于熔体/流体介质；恒压源供电，差分桥路输出；进口/国产弹性材料，严格的机械加工、热处理、时效处理工工艺；100万次使用寿命以上；高阻抗、高精度、高稳定性；结构小巧、全封焊结构；抗冲击、耐疲劳、可靠性高、防爆隔爆。可替代国外同类型高压产品。
平膜压力芯体
防堵压力芯体
隔膜压力芯体
平膜压力芯片
防堵压力芯片
流体压力芯片
平齐膜压力变送器芯体
一、平膜、防堵、隔膜压力芯体 PT500-303概述：
| 平膜/隔膜感压防堵结构设计，适用于熔体/流体介质； | 抗冲击、耐疲劳、可靠性高、防爆隔爆； |
| 恒压源供电，差分桥路输出； | 可替代国外同类型高压产品； |
| 进口弹性材料，严格的机械加工、热处理、时效处理工工艺； | 应用于：平膜型压力变送器高压感压芯体； |
| 100万次使用寿命以上； | 应用于：熔体/流体/粘稠性介质压力测量与控制； |
| 高阻抗、高精度、高稳定性； | 应用于：民用、工业设备的压力测量与控制； |
| 结构小巧、全封焊结构； | 应用于：OEM压力变送器工厂； |
二、平膜、防堵、隔膜压力芯体 PT500-303规格型号：
| 代码 | 型号 | 类型 | |||||||
| PT500 | 303 | 平膜/隔膜压力芯体 | |||||||
| 代码 | 量程（按实际订购量程填写） | ||||||||
| （0-10MPa） | 压力量程：0～0.6～60MPa; | ||||||||
| 代码 | 输出信号类型 | ||||||||
| OF | mV（四线制） | OO | 定制 | ||||||
| 代码 | 综合精度 | ||||||||
| C2 | ±0.25%FS（@25℃） | ||||||||
| C3 | ±0.5%FS（@25℃） | ||||||||
| 代码 | 过程连接（螺纹规格） | ||||||||
| G01 | M20*1.5 | G02 | G1/2 | ||||||
| G03 | ZG1/2 | G04 | 1/2NPT-14 | ||||||
| G00 | 定制 | ||||||||
| 代码 | 配套电缆线长度 | ||||||||
| 50mm | 标准50mm，按实际订购要求填写 | ||||||||
| 代码 | 特殊参数规格 | ||||||||
| 000 | 用户定制（无要求时省略） | ||||||||
| PT500 | 303 | （0-10MPa） | OF | C3 | G01 | 50mm | |||
三、平膜、防堵、隔膜压力芯体 PT500-303技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压 | 介质温度 | -20～+80℃ |
| 压力量程 | -0.1～0～0.6～5MPa | 环境温度 | -30～+70℃ |
| 0～0.6～60MPa； | 寿 命 | 100万次 | |
| 响应时间 | ≤5mS | ||
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 3倍量程(＞5MPa) |
| 重 复 性 | ≤0.15%FS | 过程连接 | M20X1.5；G1/2；1/2NPT |
| 输出信号 | 1.0±0.5mV/V（四线制/六线制）差分桥路输出 | 电气连接 | 直接引线50mm |
| 输出阻抗 | 2000Ω；1650Ω | 防护等级 | IP65 |
| 供电电压 | 恒压：5VDC(3～10VDC) | 配套电缆 | 4-6排线 |

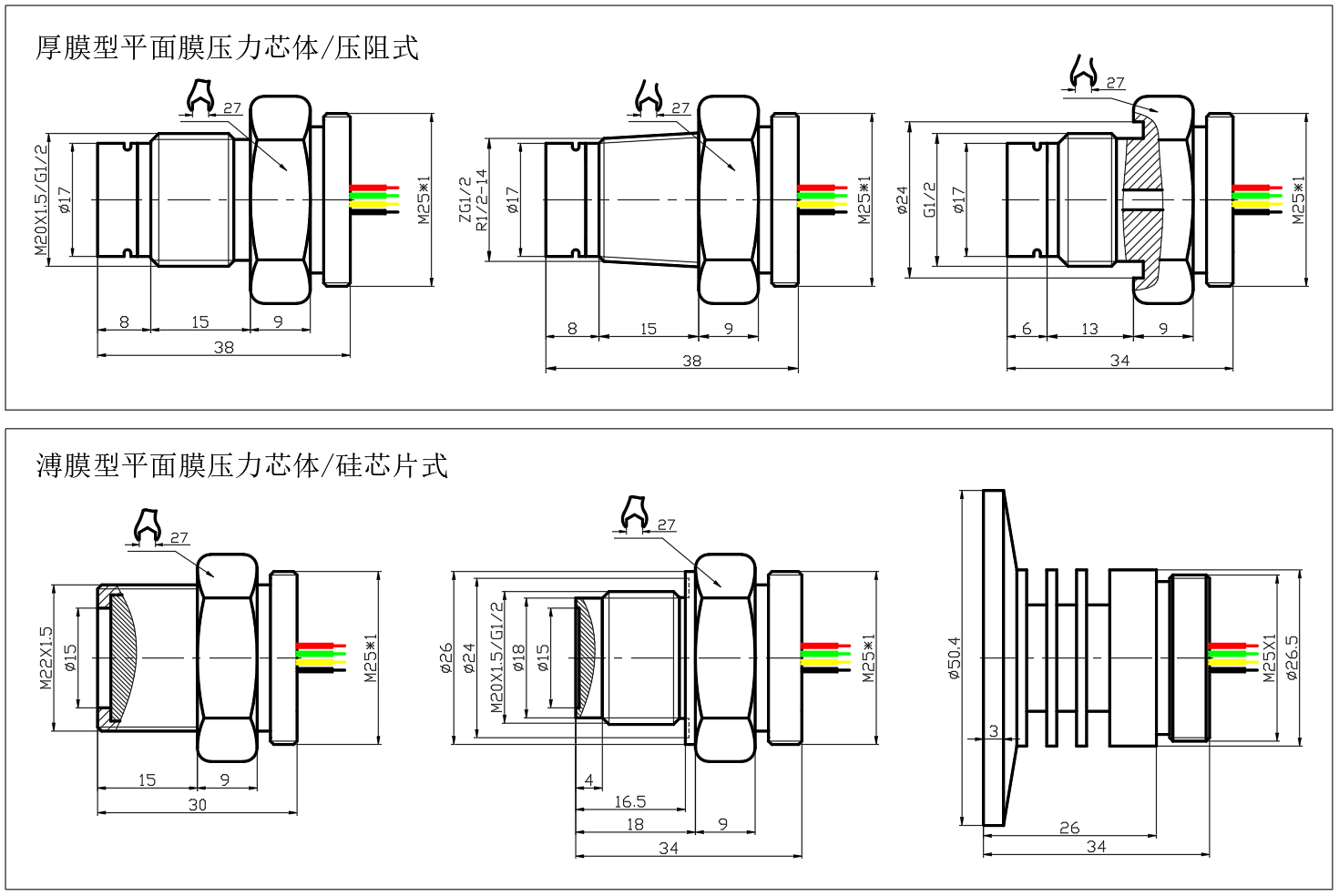

四、平膜、防堵、隔膜压力芯体 PT500-303结构尺寸：

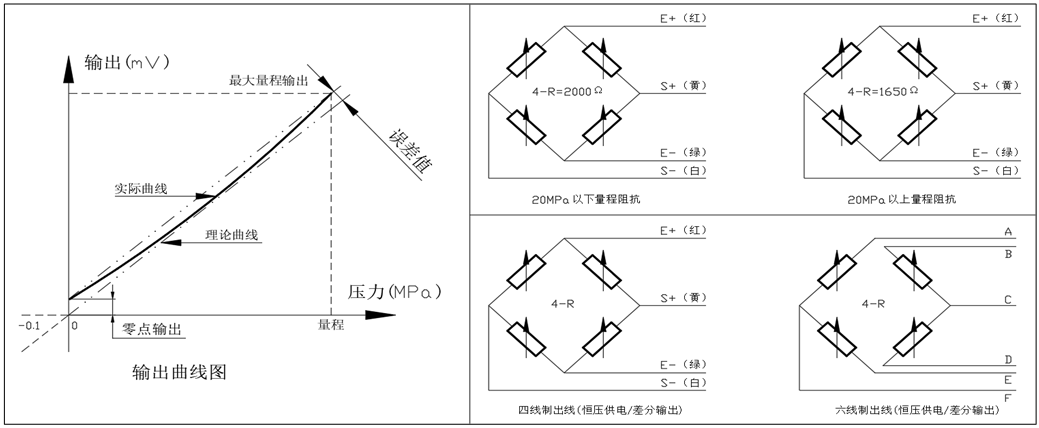

五、平膜、防堵、隔膜压力芯体 PT500-303电气连接：

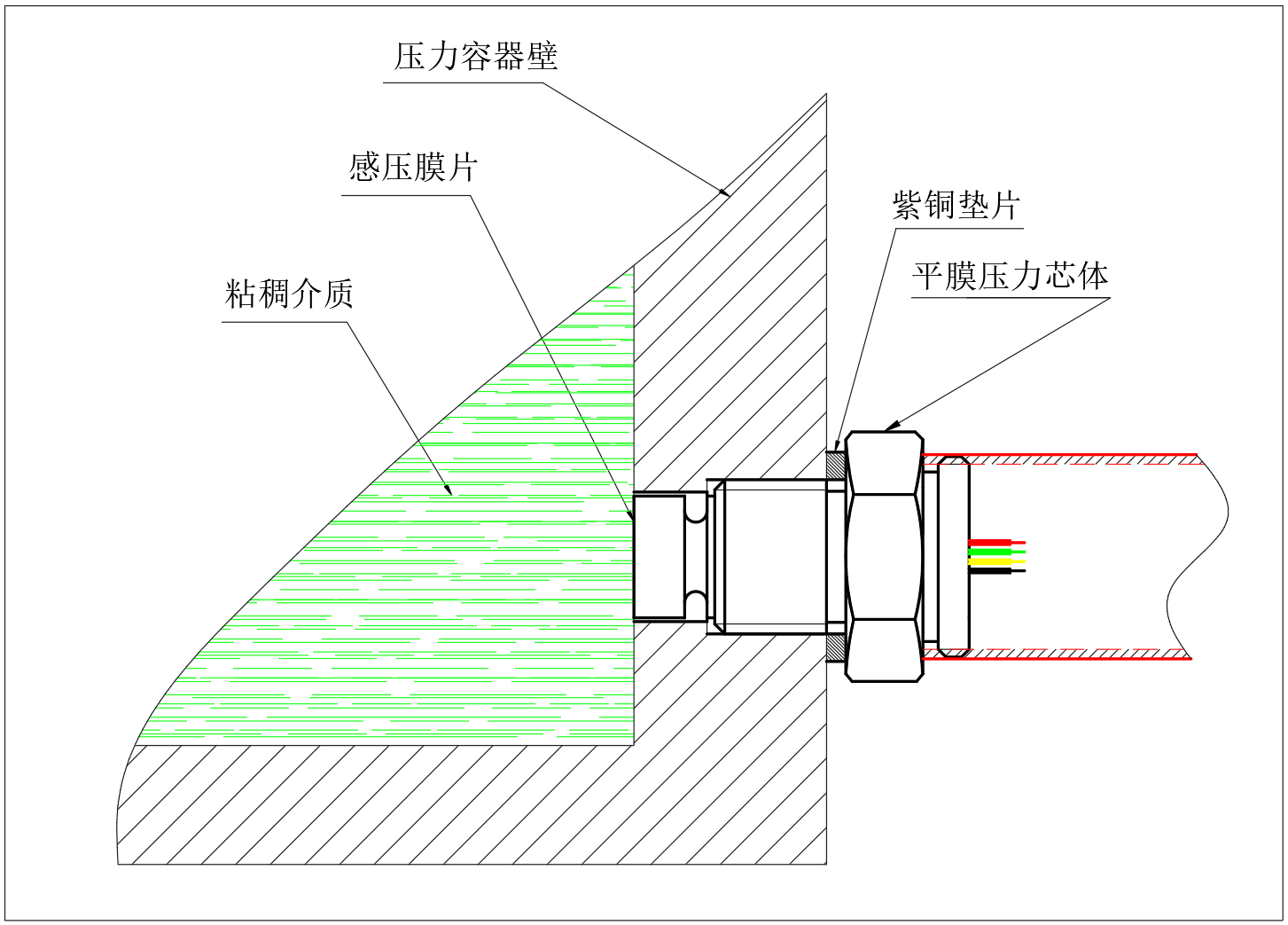

六、平膜、防堵、隔膜压力芯体 PT500-303安装密封：

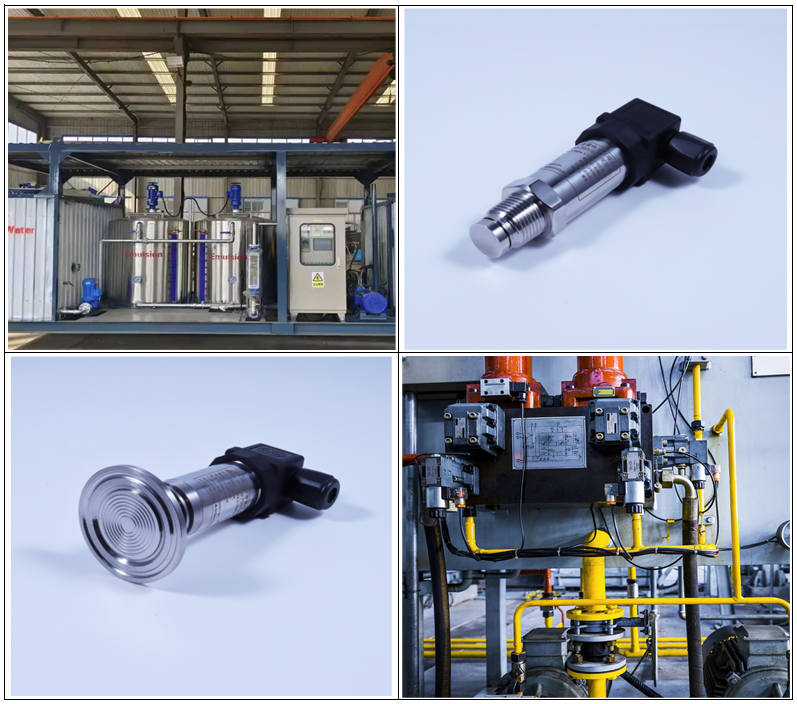

六、平膜、防堵、隔膜压力芯体 PT500-303应用：
