采用进口/纯国产应变计芯片；选进的贴片工艺；恒压源供电，差分桥路输出；进口弹或国产弹性材料，精密加工一体结构、热处理、时效处理工艺；最高量程500MPa，安全破坏压力达750MPa以上；高阻抗、高精度、高稳定性；100万次使用寿命以上；抗冲击、耐疲劳、可靠性高、防爆隔爆。
应变式高压传感器
应变计高压传感器
应变式高压芯体
应变计高压芯片
高压变送器芯体
高压传感器芯片
高压芯体
高压压力芯片

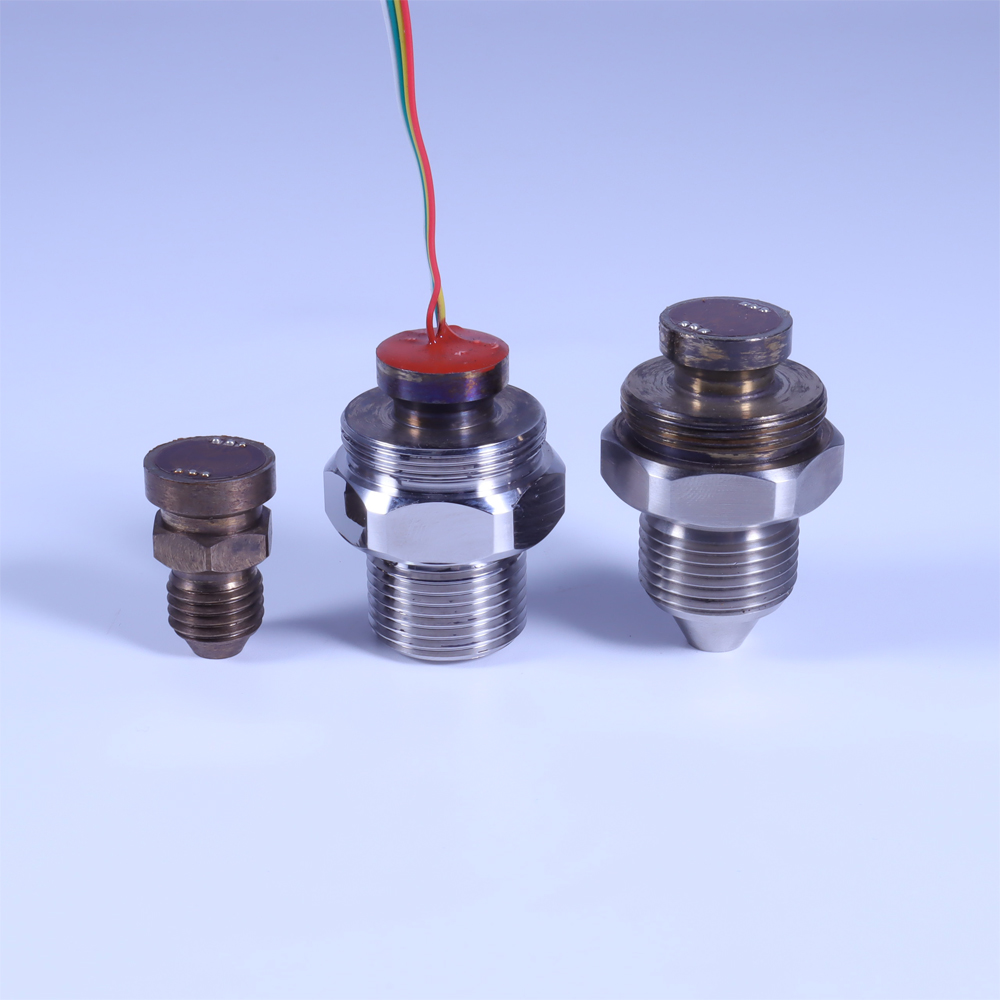

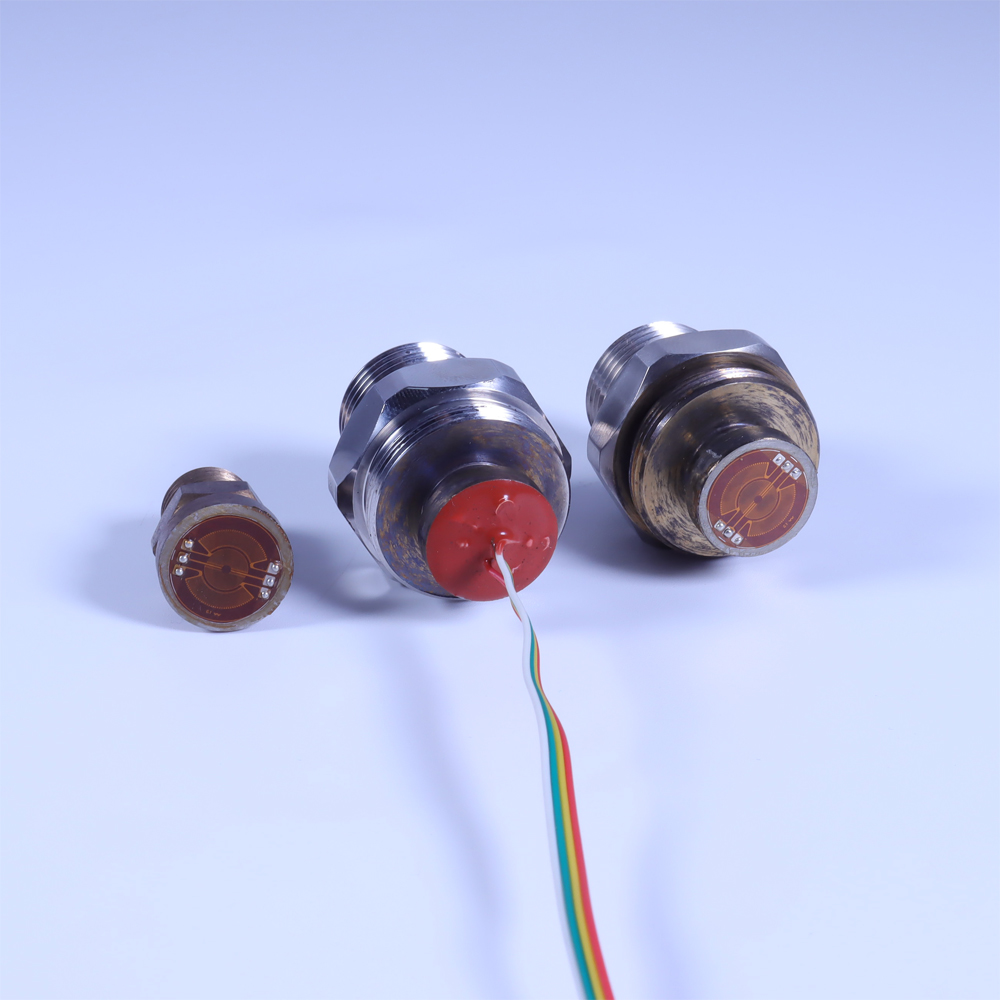

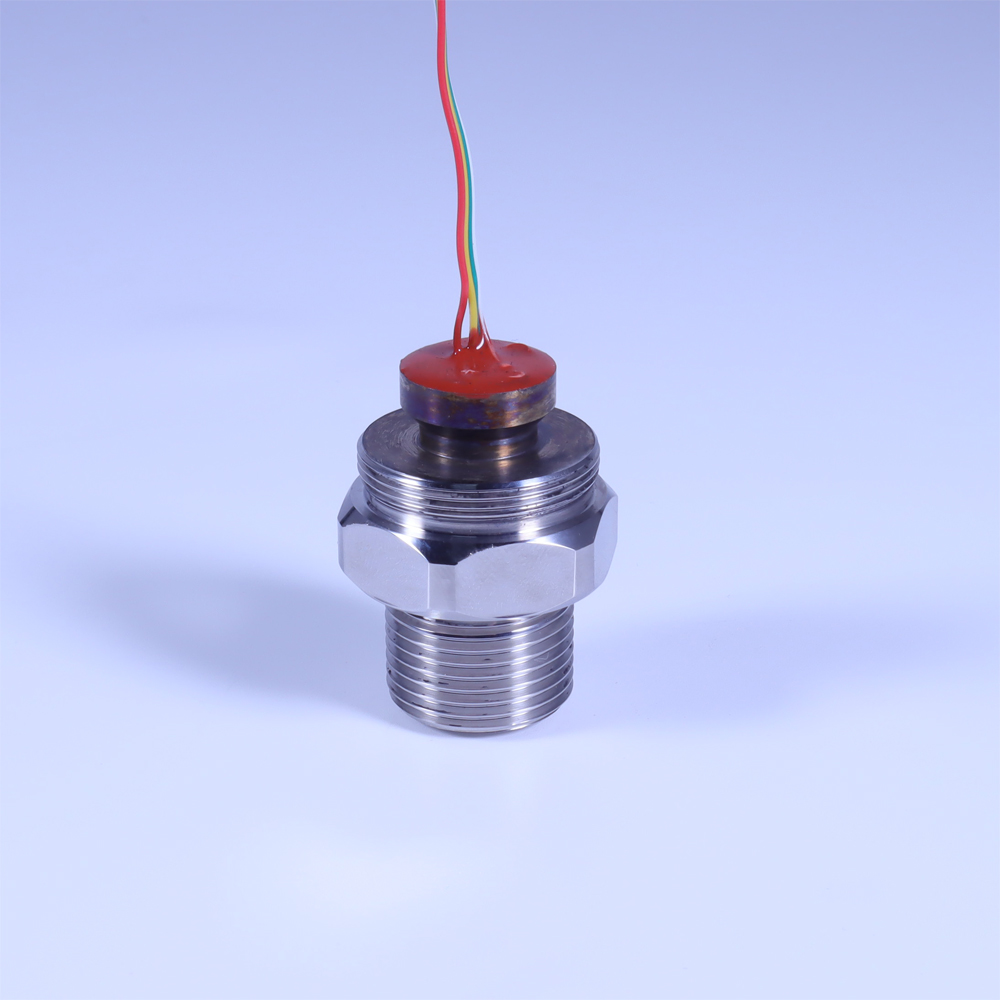

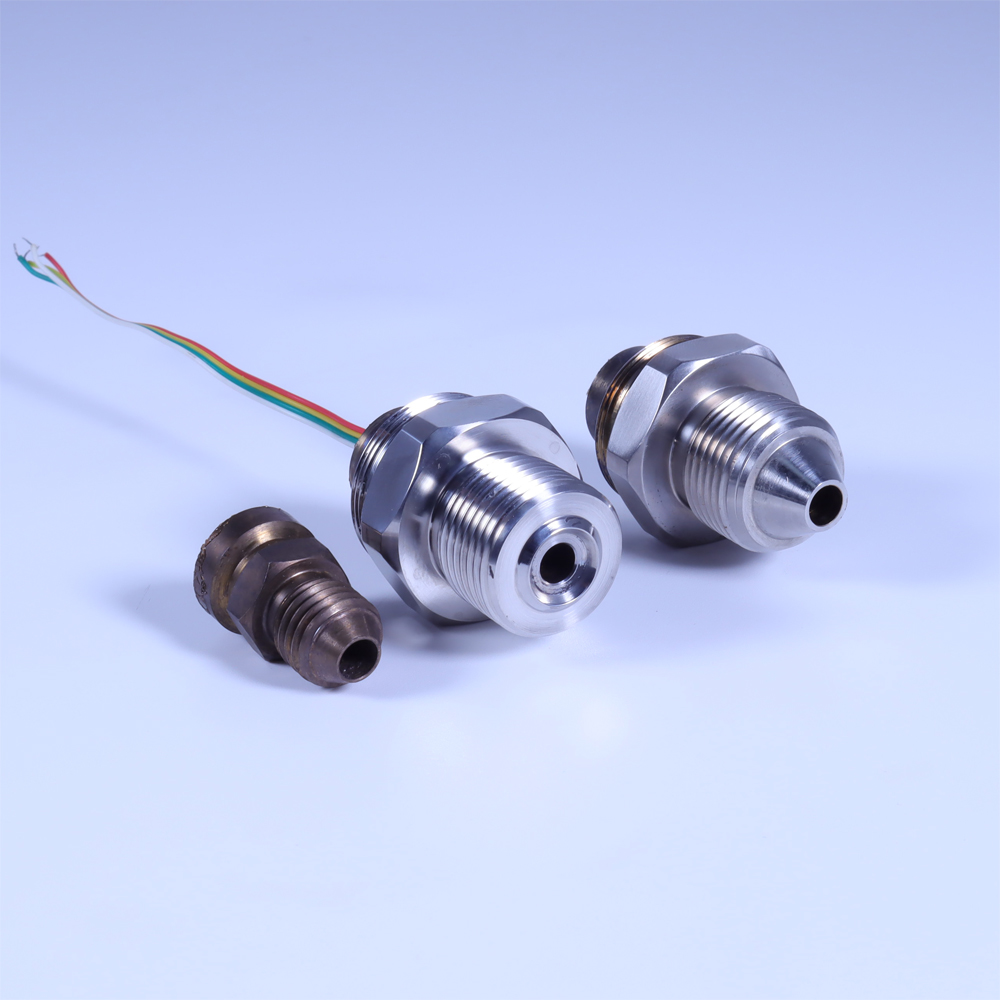

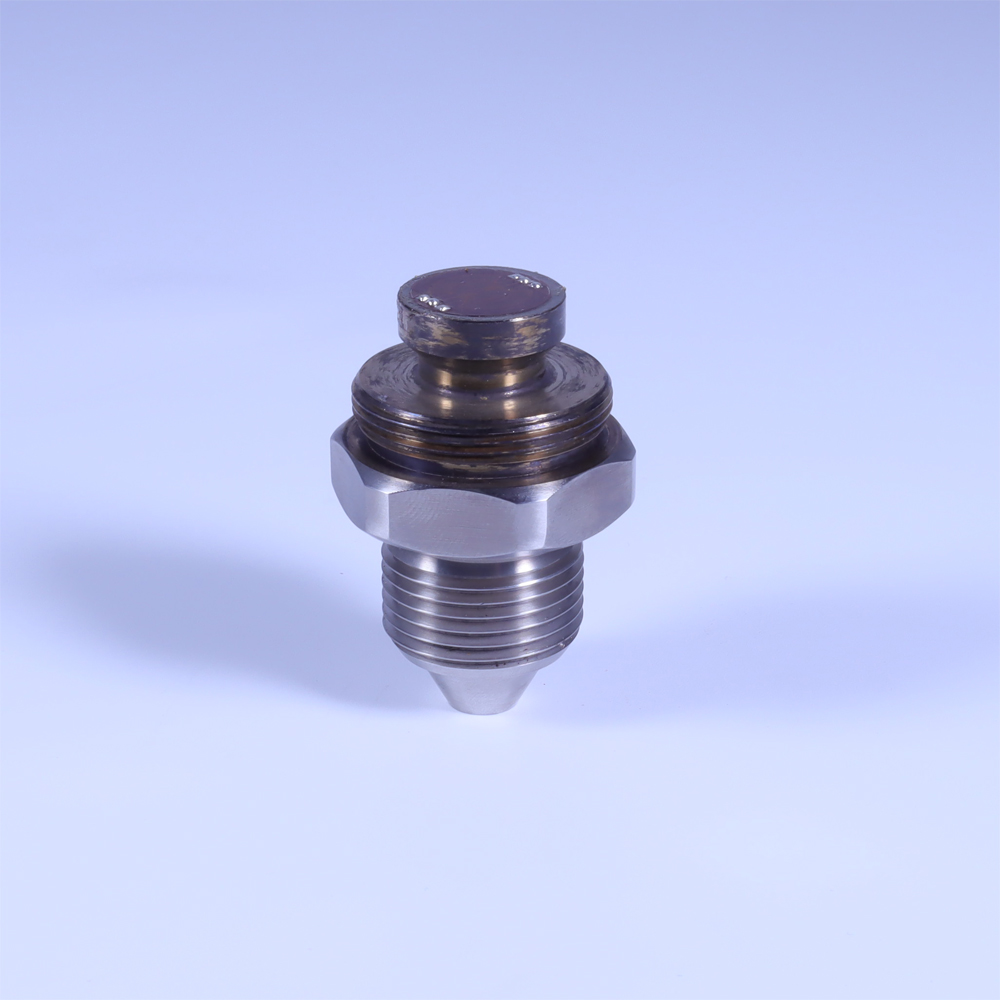

一、应变计高压芯体 PT500-302 概述：
| 采用进口/纯国产应变计芯片；选进的贴片工艺； | 抗冲击、耐疲劳、可靠性高、防爆隔爆； |
| 恒压源供电，差分桥路输出； | 可替代国外同类型高压产品； |
| 进口弹或国产弹性材料，精密加工一体结构、热处理、时效处理工艺； | 应用于：高压压力变送器芯片； |
| 最高量程500MPa，安全破坏压力达750MPa以上； | 应用于：液压、气压的测量； |
| 高阻抗、高精度、高稳定性；100万次使用寿命以上； | 应用于：民用、工业设备的压力测量与控制； |
| 结构小巧、IP68防护等级 | 应用于：OEM压力变送器工厂； |
二、应变计高压芯体 PT500-302 型号规格：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 302 | 应变式高压芯体 | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-20MPa） | 压力量程：70MPa; 100MPa; 150MPa; 200MPa; 300MPa; 400MPa; 500MPa; | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OF | mV（四线制） | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS（@25℃） | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01-1 | M20*1.5锥面密封 | G01-3 | M20*1.5弧面密封 | G02-1 | G1/2锥面密封 | |||||
| G01-2 | M20*1.5端面密封 | G01-4 | M20*1.5球面密封 | G02-2 | G1/2端面密封 | |||||
| G21 | M12*1.5锥面密封 | G00 | 定制规格 | |||||||
| 代码 | 配套电缆线长度 | |||||||||
| 50mm | 标准50mm，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 302 | （0-200MPa） | OF | C3 | G01-1 | 50mm | ||||
三、应变计高压芯体 PT500-302 技术参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 液体、气体（与产品过程连接材料兼容） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力形式 | 表压 | 介质温度 | -20～+80℃ |
| 压力量程 | 0～70MPa；100MPa；150MPa | 环境温度 | -30～+70℃ |
| 0～200MPa；300MPa；400MPa | 寿 命 | 100万次 | |
| 0～500MPa | 响应时间 | ≤5mS | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 3倍量程 |
| 重 复 性 | ≤0.15%FS | 过程连接 | M20X1.5；G1/2；M12*1.5；可定制 |
| 输出信号 | 1.0±0.5mV/V（四线制/六线制）差分桥路输出 | 电气连接 | 直接引线50mm |
| 输出阻抗 | 1650Ω | 防护等级 | IP65 |
| 供电电压 | 恒压：5VDC(3～10VDC) | 配套电缆 | 4-6排线 |

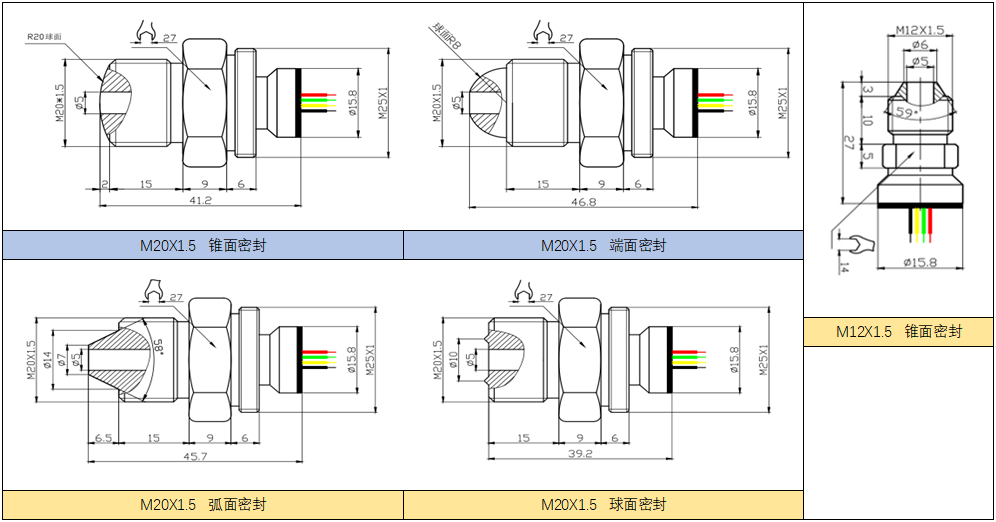

四、应变计高压芯体 PT500-302 结构尺寸：

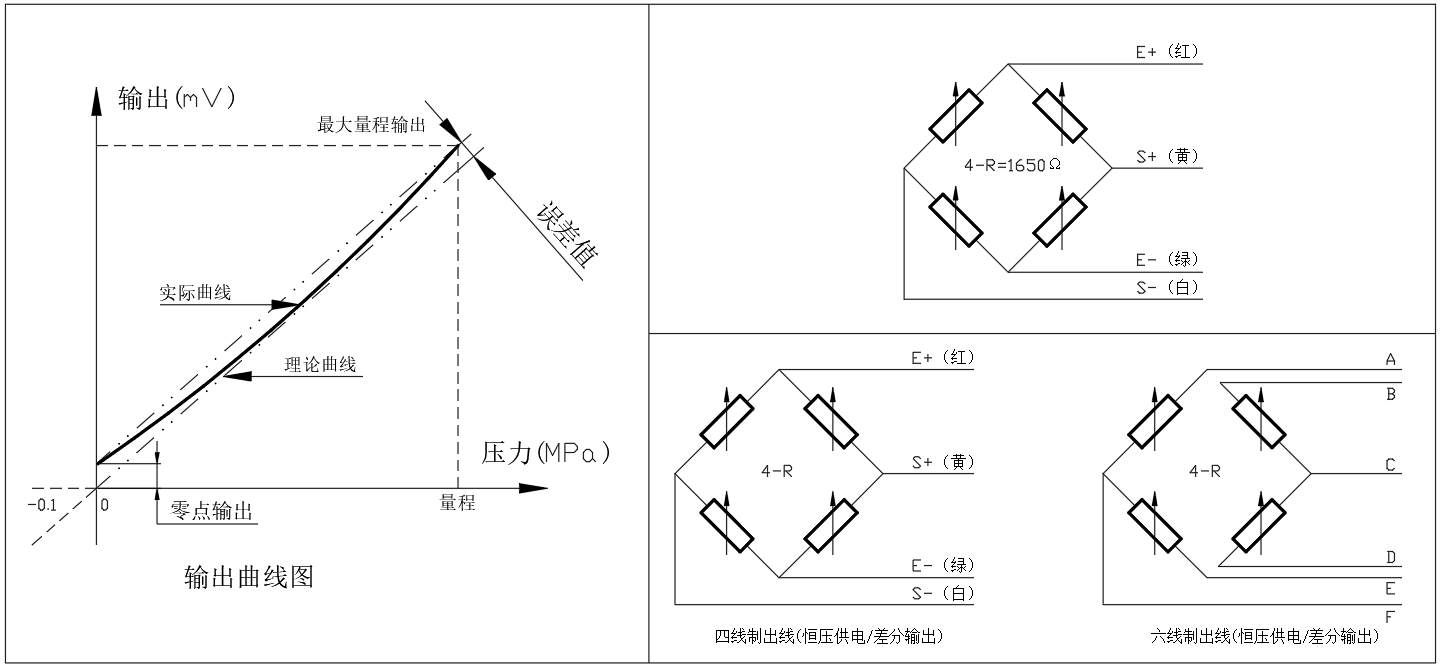

五、应变计高压芯体 PT500-302 电气连接：

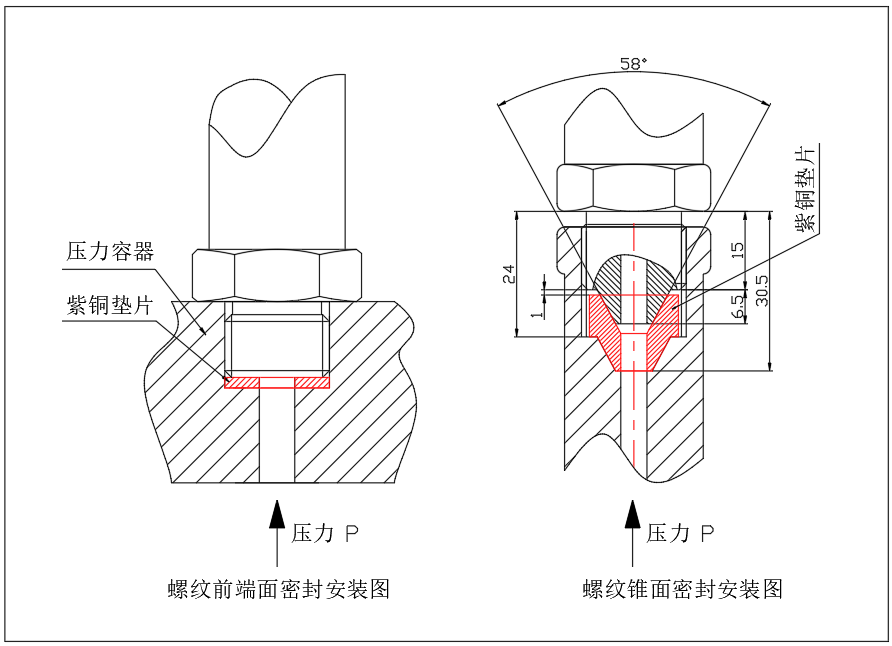

六、应变计高压芯体 PT500-302 安装密封：

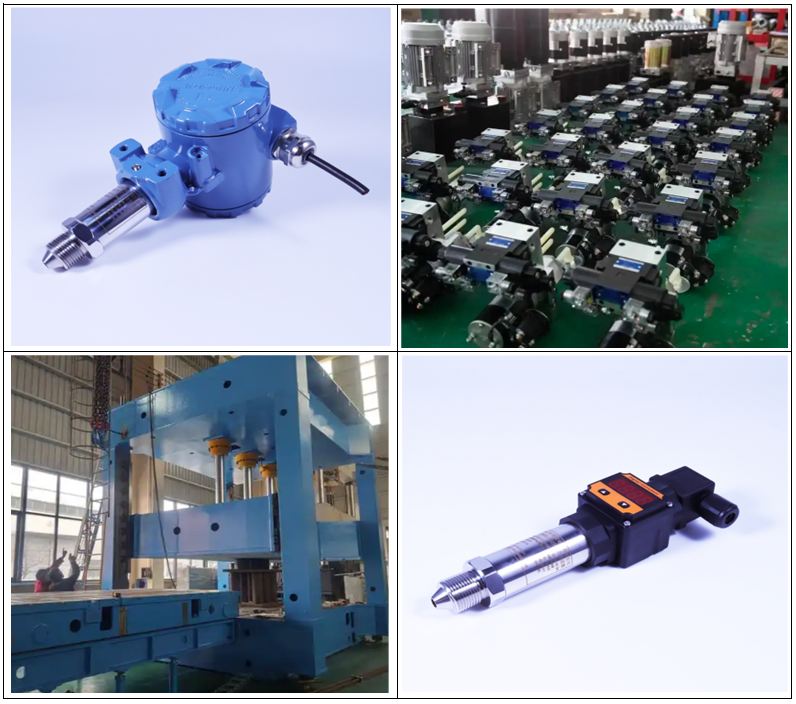

七、应变计高压芯体 PT500-302 应用：
