防腐蚀压力变送器采用进口陶瓷压力芯片；具有零点、满量程补偿、温度补偿；主体介质材料为耐腐蚀进口或国产聚四氟乙烯(铁氟龙)；工业标准模拟量4-20mA输出或0-5V/10V/4.5V输出；RS485-RTU、低功能RS485、CANopen2.0数据通讯输出；-S型号配套4位LED现场显示表头；工业型2088榔头壳体，TS/TC配LED /LCD 4位现场数显表头；抗冲击、耐疲劳、可靠性高、防爆隔爆。
防腐蚀压力变送器
耐腐蚀压力变送器
耐腐蚀压力传感器
污水压力变送器
氯气压力变送器
废气压力变送器
海水压力变送器
一、防腐蚀压力变送器 PT500-704/S/T/TS/TC概述
| 芯体 | 采用进口高精度陶瓷压力芯片,灵敏度高，输出大，具有零点、满量程补偿、温度补偿； |
| 主体介质材料为耐腐蚀进口或国产聚四氟乙烯(铁氟龙)； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 标准工业信号输出：4-20mA(二线制)；0-4.5-5-10VDC（三线制） | |
| 数字通讯输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作； | |
| CANopen输出内置 完整的 CANopen 协议栈，符合 DS301、DS404 规范，支持 LSS 服务，支持 BootLoader 在线 升级； | |
| 结构 | 704、704S结构小巧，标准过程M20*1.5、G1/2连接 |

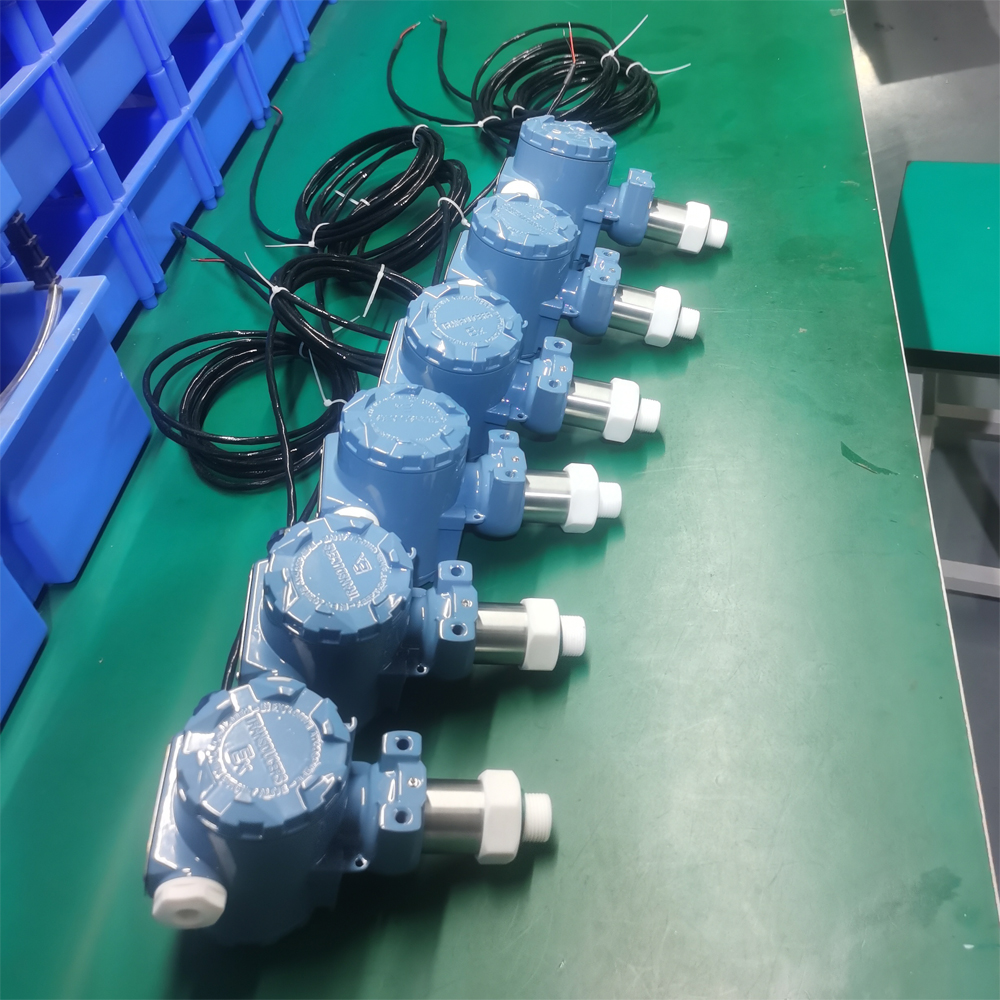

| 704T、704TS、704TC工业型2088榔头壳体，配LED /LCD 4位现场数显表头； | |
| 应用 | 污水、海水、盐水的压力/液位测量与监控 |
| PH值3-11的压力/液位测量与监控 | |
| 化工、氯气等腐蚀性液体、气体的压力/液位测量与监控 |
二、防腐蚀压力变送器 PT500-704/S/T/TS/TC型号规格
| 代码 | 型号 | 类型 | ||||||||

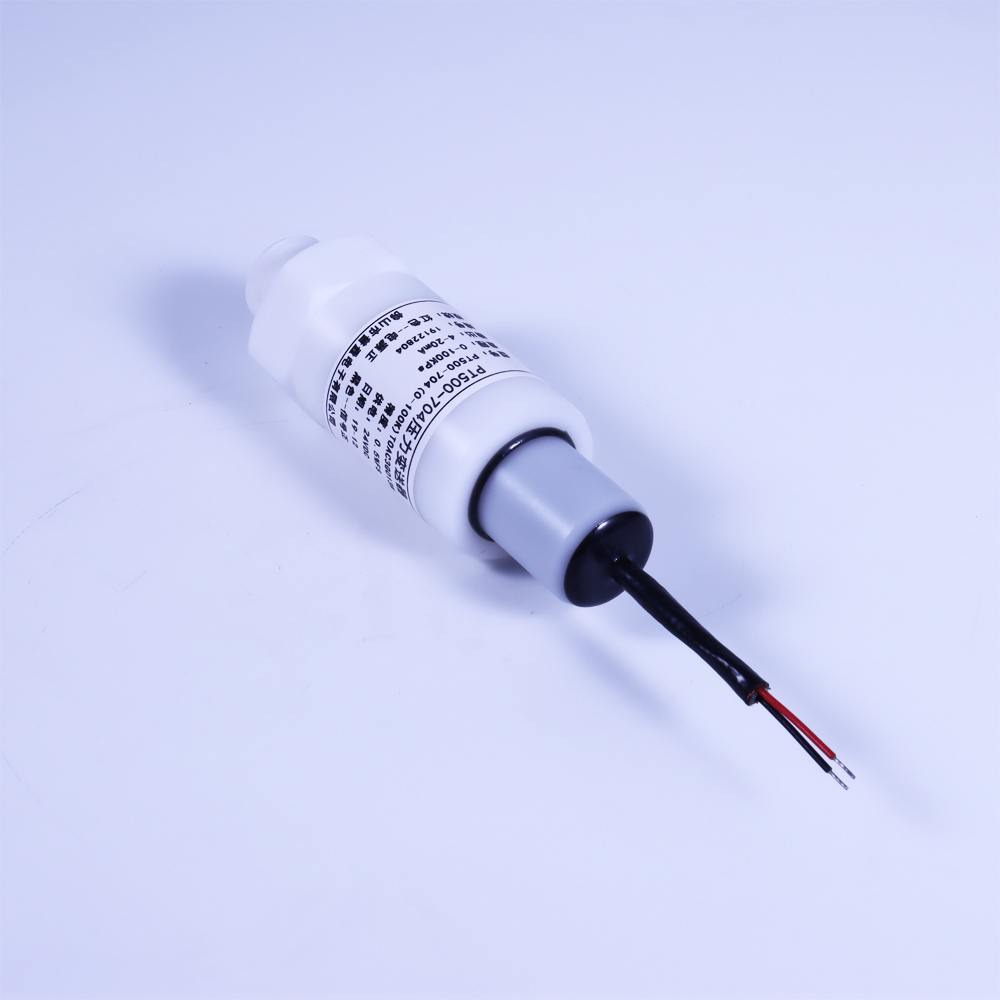

| PT500 | 704 | 防腐蚀压力变送器：柱形结构 | ||||||||

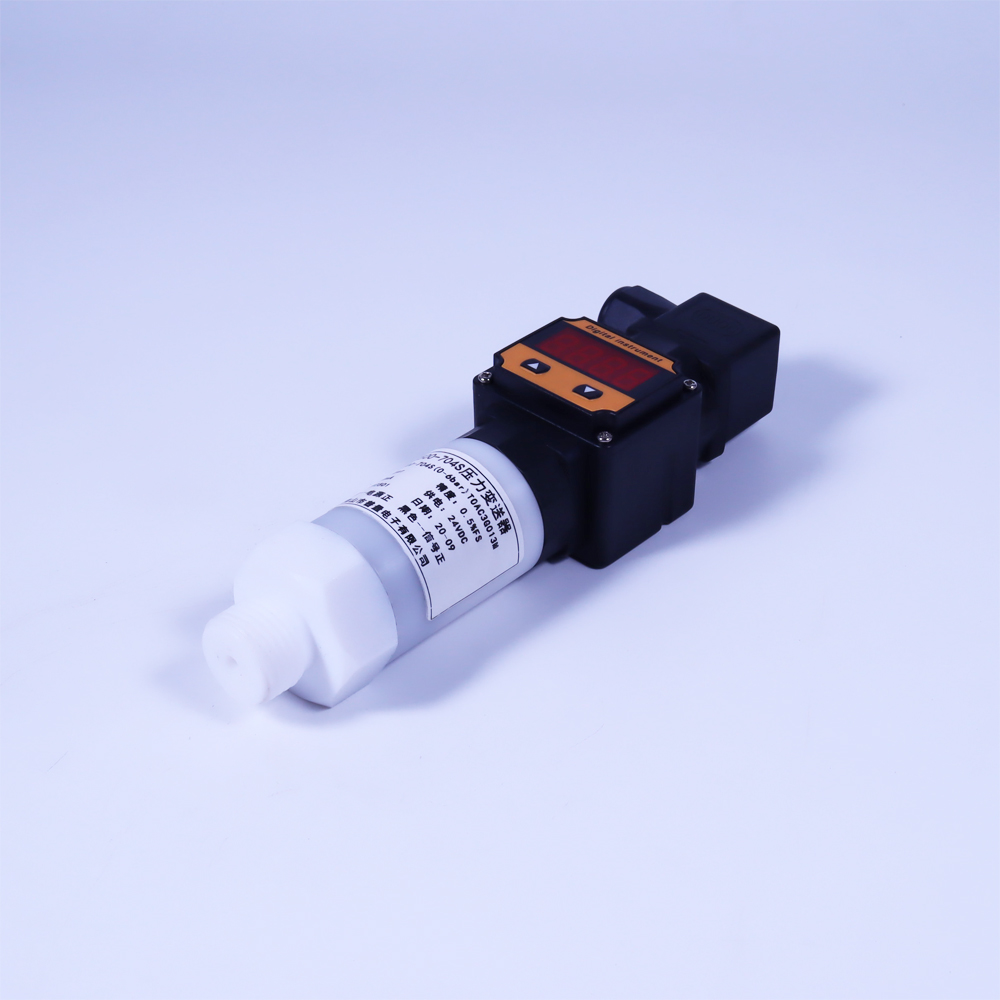

| 704S | 防腐蚀压力变送器：柱形结构+LED数显表头 | |||||||||
| 704T | 防腐蚀压力变送器：2088壳体 | |||||||||
| 704TS | 防腐蚀压力变送器：2088壳体+LED数显表头 | |||||||||
| 704TC | 防腐蚀压力变送器：2088壳体+LCD数显表头 | |||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-1MPa） | 压力量程：0～0.6～5MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | OK | RS485-RTU（四线制）/供电5VDC | |||||||
| OC | 0-5VDC（三线制） | OL | 低功耗RS485-RTU（四线制）/供电3.3-5VDC | |||||||
| OD | 0-10VDC（三线制） | ON | CANopen2.0（四线制）/供电9-30VDC | |||||||
| OE | 0.5-4.5VDC（三线制） | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C3 | ±0.5%FS（@25℃） | |||||||||
| C4 | ±1%FS（@25℃） | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01 | M20*1.5 | G02 | G1/2 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 3M | 标准3米，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 704 | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、防腐蚀压力变送器 PT500-704/S/T/TS/TC技术参数
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 腐蚀性液体/气体（与过程连接兼容） | 现场显示表 | 704S/704TS：LED 数码管；704TC：液晶显示 |
| 压力形式 | 表压/绝压 | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力量程 | -0.1～0～0.6～5MPa | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ |
| 0～10KPa～100KPa～600KPa； | 介质温度 | -20～+80℃ | |
| ±10KPa～±100KPa； | 环境温度 | -30～+70℃ | |
| 综合精度 | ±0.5%FS；±1%FS； | 寿 命 | 100万次 |
| 非 线 性 | ≤0.5%FS | 响应时间 | ≤5mS |
| 重 复 性 | ≤0.25%FS | 过载压力 | 150%FS |
| 输出信号 | 4～20mA(二线制)；0-4.5/5/10VDC | 破坏压力 | 3倍量程(＞5MPa) |
| RS485-RTU；低功耗RS485 | 过程连接 | M20X1.5；G1/2； | |
| RS485+4～20mA双输出 | 电气连接 | 直接引线/2088壳体M20*1.5标准电气连接器； | |
| Can2.0B（支持CANopen、J1939 协议） | 防护等级 | IP68 | |
| 供电电压 | 24VDC(9～30VDC)，5VDC（输出0.5-4.5V） | 配套电缆 | 2～4芯屏蔽电缆，标准：3米 |

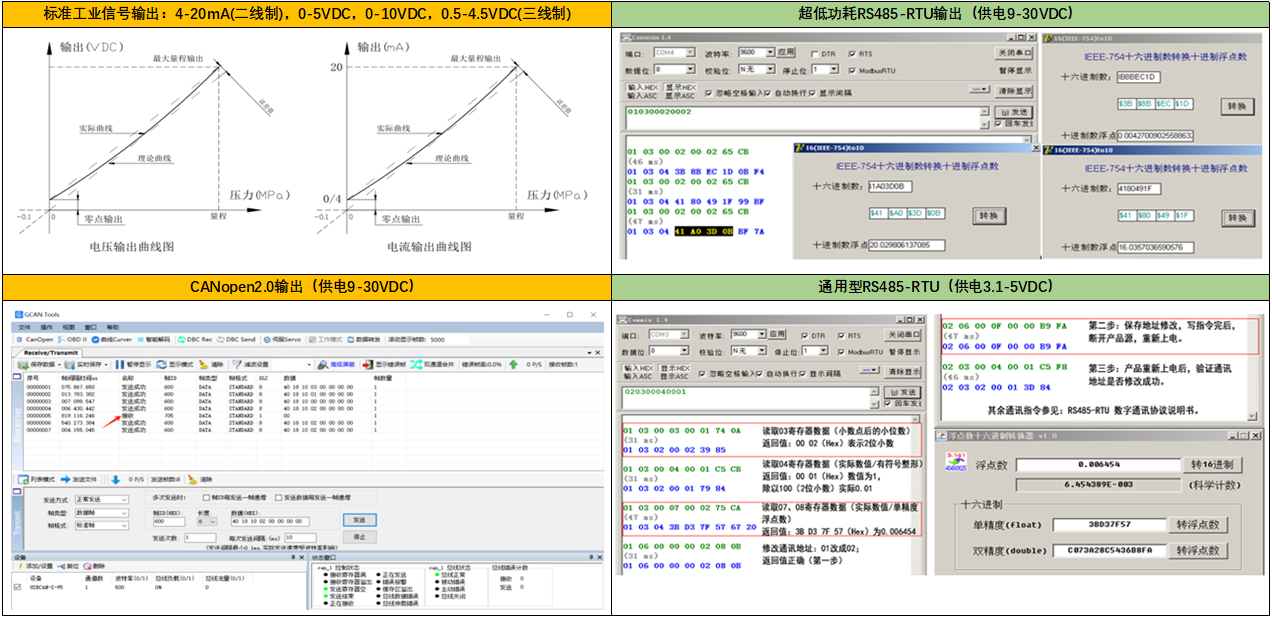

四、防腐蚀压力变送器 PT500-704/S/T/TS/TC信号输出与采集

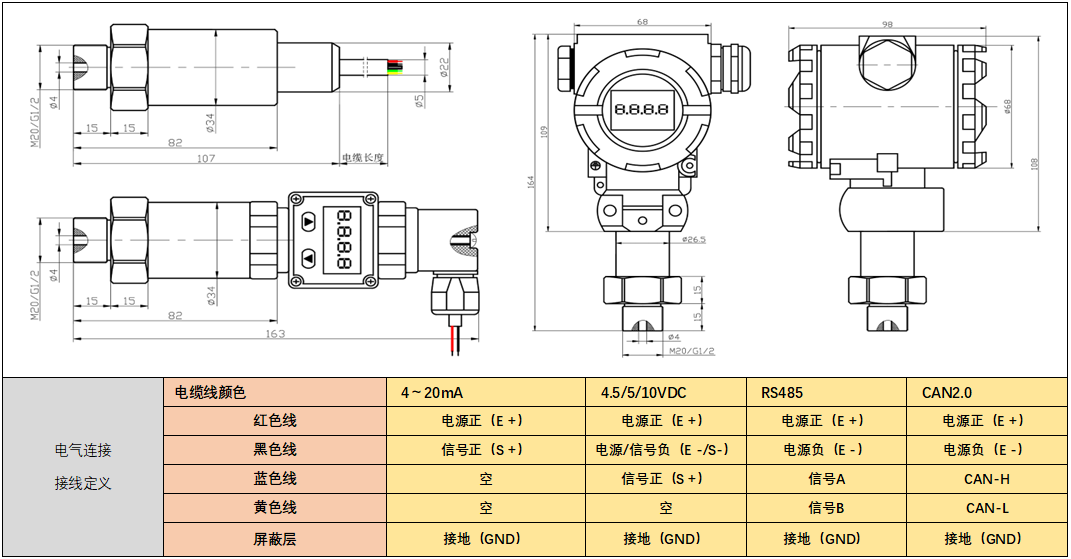

五、防腐蚀压力变送器 PT500-704/S/T/TS/TC结构尺寸

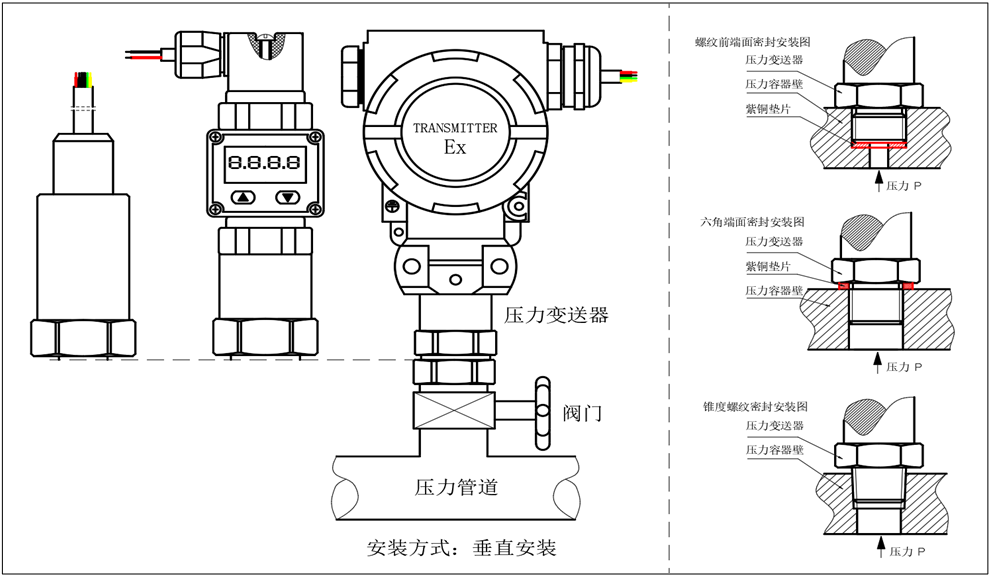

六、防腐蚀压力变送器 PT500-704/S/T/TS/TC安装方式

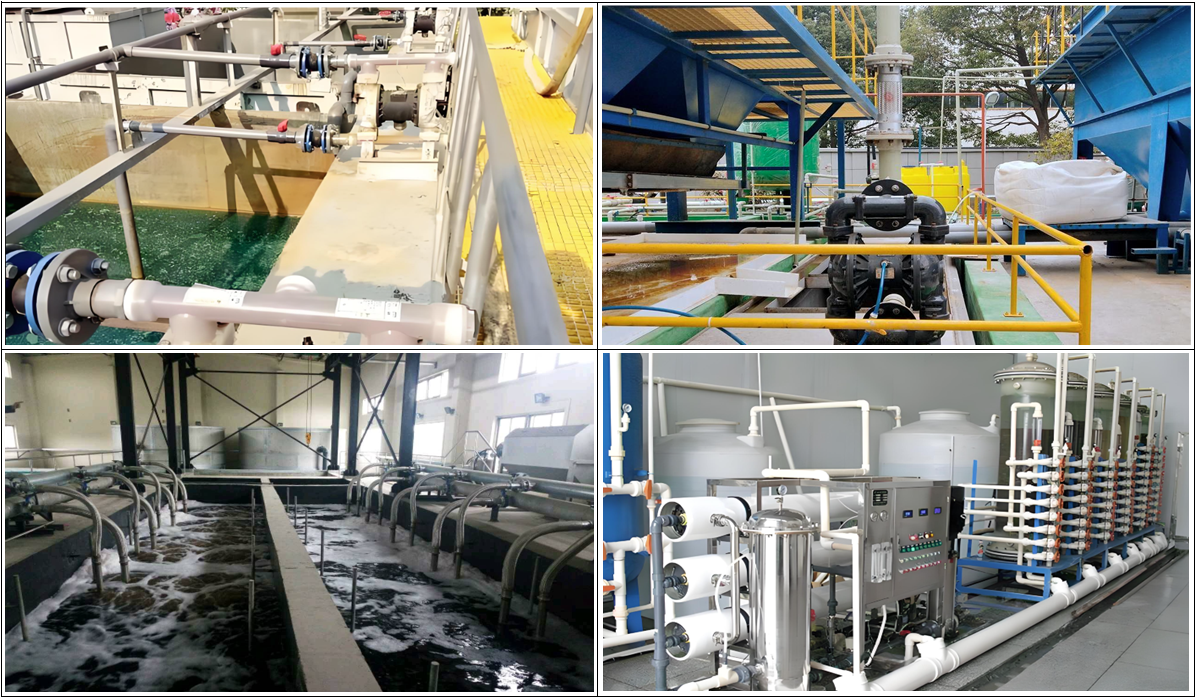

七、防腐蚀压力变送器 PT500-704/S/T/TS/TC应用
