单向过压最高可达25MPa。优异的静压性能，静压误差最优可控制在±0.05%/10MPa以内，温度影响变化极小，最优可控制在±0.04%/10K；微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使仪表具有极高的抗干扰性及稳定性；性能强大的24位ADC实现高精度；创新的双补偿技术真正的0.075高精度。
单精硅压力变送器
高精度压力变送器
高精度压力传感器
精密压力变送器
单精硅绝压变送器

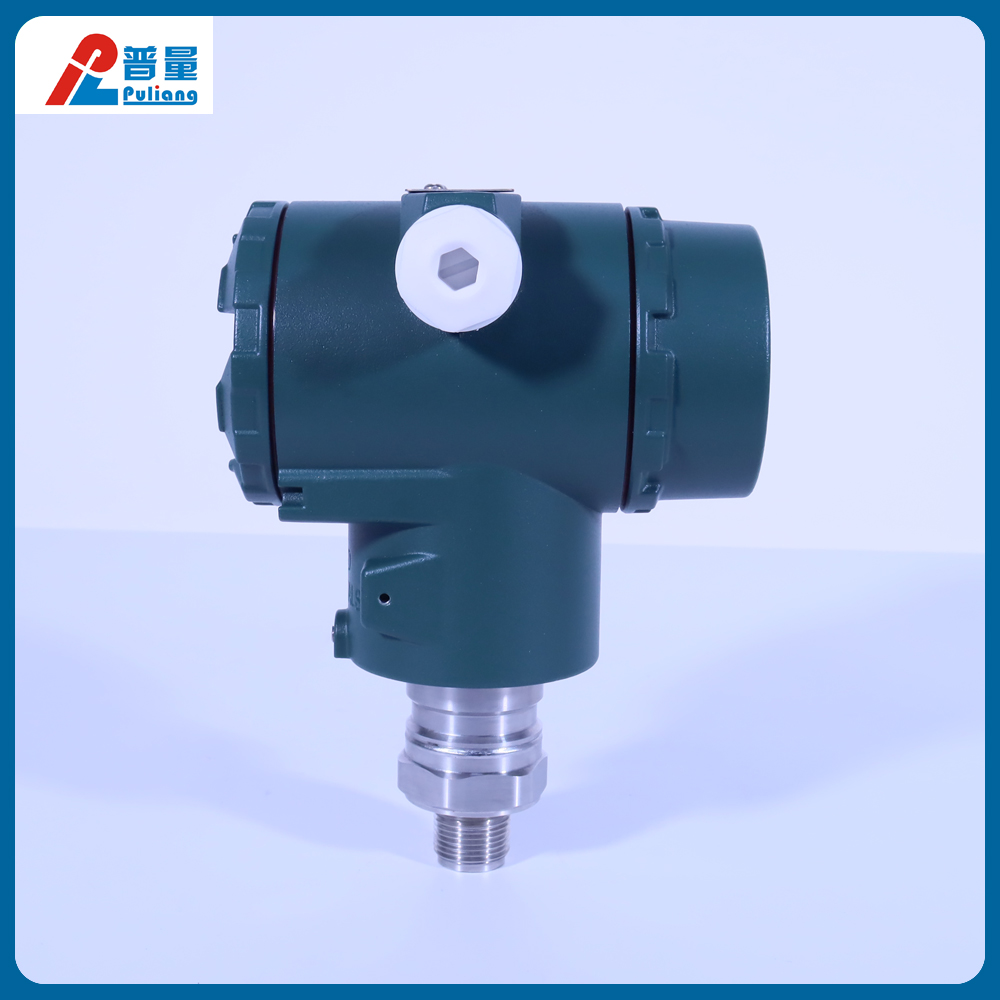

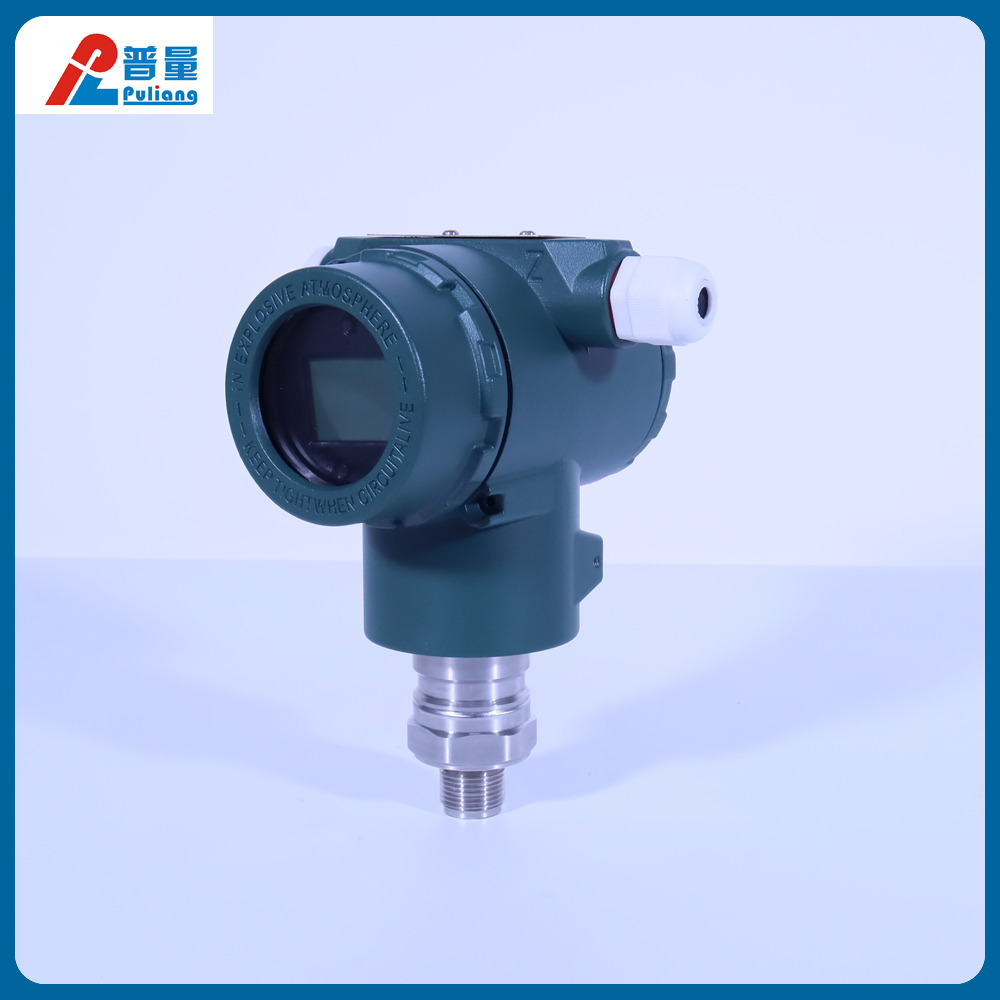

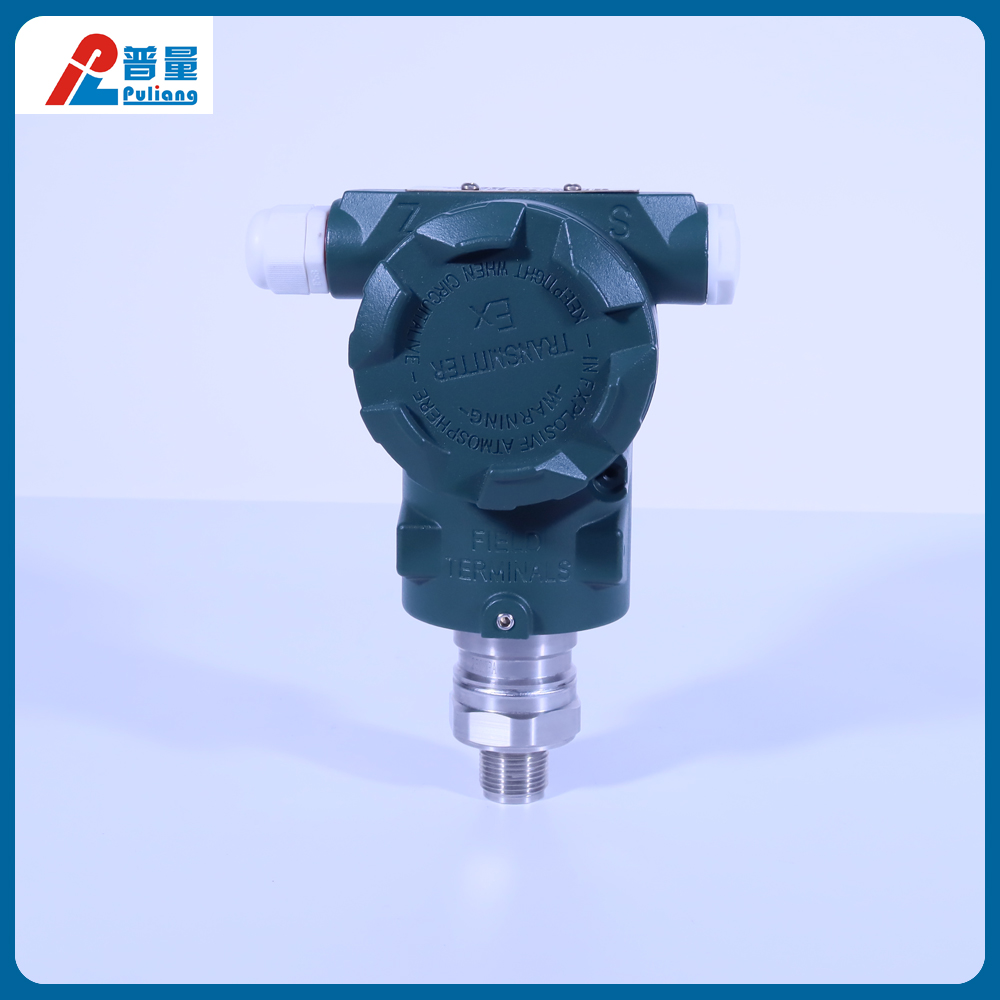

一、PT500-3351单晶硅压力/差压/液位变送器概述、特点、优势、性能参数
| 概述 | PT500-3351系列智能压力/差压变送器，中心传感单元采用全球领先的高精度硅压力、差压传感器技术与封装工艺，单晶硅压力、差压传感器位于金属本体最顶部，远离介质接触面，实现机械隔离和热隔离；玻璃烧结一体的传感器引线实现了与金属基体的高强度电气绝缘，提高了电子线路的灵活性能与耐瞬变电压保护的能力。铂金级精度达到±0.05%，单向过压最高可达25MPa。优异的静压性能，静压误差最优可控制在±0.05%/10MPa以内，温度影响变化极小，最优可控制在±0.04%/10K。 |
| 在电路设计上采用以微处理器为核心并辅助以先进的数字隔离技术的模 块化设计，使仪表具有极高的抗干扰性及稳定性。使用Hart协议进行通讯，可通过 Hart 手操器或安装 Hart 软件的电脑进行远程操作，，完成测量信息组态，同时采用数字化补偿技术，并通过内置温度传感器对变送器进行补偿，提高了测量精度，降低了温度漂移，具有长期稳定性好，可靠性高等特点。最具人性化设计的红外无线设置、一键清零功能，满足危险场合安全操作要求，十分方便进行快捷菜单操作，并可完成全部参数设置，全面提升变送器的性能。 | |
| 优势 | ◇先进的单晶硅压力传感器技术与封装工艺，精心研制出的一款国际领先技术的超高性能压力、差压变送器 |
| ◇微处理器为核心并辅助以先进的数字隔离技术的模块化设计，使仪表具有极高的抗干扰性及稳定性 | |
| ◇性能强大的24位ADC实现高精度 | |
| ◇创新的双补偿技术真正的0.075高精度 | |
| 量程限 | 在量程的上下限范围内，可以任意调整 |
| 建议选择量程比尽可能低的量程代码，以优化性能 | |
| 零点设置 | 零点和量程可以调节到表中测量量程范围内的任何值，只要：标定量程≥最小量程 |
| 安装位置影响 | 与膜片面垂直方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过90°的变化，会发生<0.4kPa范围内的零位影响，可以通过调节调零校正，无量程影响 |
| 输出 | 两线制4-20mA，符合NAMIR NE43规范，叠加数字信号(Hart协议)可选择线性或平方根输出 |
| 输出信号极限 | Imin=3.9mA，Imax=21.0mA |
| 故障警告 | 如果传感器或电路出现故障，自动诊断功能自动输出3.9或21.0mA（用户可预设定） |
| 报警电流 | 低报模式（最小）：3.9mA |
| 高报模式（最大） | 21 mA |
| 报警电流默认设置 | 高报模式 |
| 响应时间 | 放大器部件阻尼常数为0.1s；传感器时间常数为0.1～1.6s，取决于量程及量程比。 |
| 附加的可调时间常数为：0～100s | |
| 预热时间 | <15s |
二、PT500-3351单晶硅压力/差压/液位变送器性能参数
| 测量介质 | 气体、蒸汽、液体 |
| 不精确度 | ±0.05%、±0.075%、±0.1%（包括从零点开始的线性、回差和重复性） |
| 稳 定 性 | ±0.1%/3年 |
| 环境温度影响 | ≤±0.04%URL/10℃ |
| 静压影响 | ±0.05%/10MPa |
| 电 源 | 10～36V DC（推荐24V DC） |
| 电源影响 | ±0.001% /10V (10～36V DC)，可忽略不计 |
| 调量程的参考精度 | 若 TD>10 (TD= 最大量程 / 调节量程 ) 则为：±(0.075×TD)% |
| 平方根输出精度 | 为以上线性参考精度的 1.5 倍 |
| 环境温度 | -40℃ ~85℃ |
| 测量介质温度 | -40℃~120℃ |
| 贮藏温度 | -40℃ ~105℃ |
| 显 示 | LCD、OLED |
| 显示器显示模块温度 | -20℃~70℃（LCD）、-40℃~80℃（OLED） |
| ◆表压范围和量程 | |||||||
| 量程代码 | 测量范围（KPa） | 测量量程（KPa） | 精度 / 稳定性 | ||||
| A | -6～6 | 1～6 | 量程±0.075%F.S/ | ||||
| B | -40～40 | 6～40 | 每年最大误差为量程的±0.1% | ||||
| C | -100～250 | 40～250 | |||||
| D | -100～2000 | 250～2000 | |||||
| E | -100～10000 | 2000 ～ 10000 | |||||
| G | -100～40000 | 10000～40000 | |||||
| ◆绝压范围和量程 | |||||||
| 量程代码 | 测量范围（KPa） | 测量量程（KPa） | 精度 / 稳定性 | ||||
| A | 0～40 | 6～40 | 量程±0.075%F.S/ | ||||
| B | 0～250 | 40～250 | 每年最大误差为量程的±0.1% | ||||
| C | 0～2000 | 250～2000 | |||||
| ◆表压过载极限 | |||||||
| 量程 | 6KPa A | 40KPa B | 250KPa C | 2000KPa D | 10000KPa E | 21000KPa F | 40000KPa G |
| 过载极限 | 0.2MPa | 1MPa | 4MPa | 16MPa | 20MPa | 50MPa | 50MPa |
| ◆绝压过载极限 | |||||||
| 量程 | 40KPa A | 250KPa B | 2000KPa C | ||||
| 过载极限 | 1MPa | 4MPa | 16MPa | ||||
三、PT500-3351单晶硅压力/差压/液位变送器物理参数
| 测量膜盒 | 不锈钢316L |
| 膜 片 | 不锈钢316L、哈氏合金C |
| 过程法兰 | 不锈钢304、316L |
| 螺母及螺栓 | 碳钢镀锌、不锈钢 |
| 填 充 液 | 硅油、氟油、高温硅油等 |
| 密 封 圈 | 丁腈橡胶、氟橡胶、聚四氟乙烯 |
| 变送器外壳 | 铝合金材质，外表喷涂环氧树脂 |
| 外壳密封圈 | 丁腈橡胶 |
| 铭 牌 | 不锈钢304 |
| 重 量 | 2.6kg（无：安装支架、过程连接） |
| 外壳防护等级 | IP67 |
| 防爆等级 | Exd Ⅱ CT6、Exia Ⅱ CT6 |
| 电源电压 | 为 24V，R ≤ (Us-10V)/ImaxΩ ，其中 Imax=21 mA |
| 最大电源电压 | 36VDC |
| 最小电源电压 | 10VDC |
| 数字通讯负载范围 | 250 ～ 600Ω |
| 过程连接 | 过程连接法兰的两端面有NPT1/4和M10或UNF7/16内螺纹 |
四、PT500-3351单晶硅压力/差压/液位变送器过载与静压
| 过载和静压 | ||||||
| 量程 | 单边过载（负端） | 单边过载（正端） | 双边静压 | |||
| A | 1KPa | 1MPa | 1MPa | 16MPa | ||
| B | 6KPa | 2MPa | 2MPa | 16MPa | ||
| C | 40KPa | 3MPa | 3MPa | 25MPa | ||
| D | 400KPa | 10MPa | 10MPa | 25MPa | ||
| E | 4MPa | 10MPa | 10MPa | 25MPa | ||
| 电磁兼容性 (EMC) A、射频辐射试验 | ||||||
| 试验场强 | 频率范围 | EUT 放置 | 极化方向 | 检测结果 | ||
| 产品编号 | ||||||
| 24283 | 24281 | 24282 | ||||
| 3V/m | 正立 | 水平极化 | 受试样品内存数据不变 | 受试样品内存数据不变 | 受试样品内存数据不变 | |
| 80MHz- | ||||||
| 1GHz | 垂直极化 | 受试样品内存数据不变 | 受试样品内存数据不变 | 受试样品内存数据不变 | ||
| 电磁兼容性 (EMC) B、工频磁场抗扰度试验 | ||||||
| 检验结果 | ||||||
| 磁场强度 | 产品编号 | |||||
| 24283 | 24281 | 24282 | ||||
| 400A/m（X、Y、Z） | 受试样品内存数据不变 | 受试样品内存数据不变 | 受试样品内存数据不变 | |||

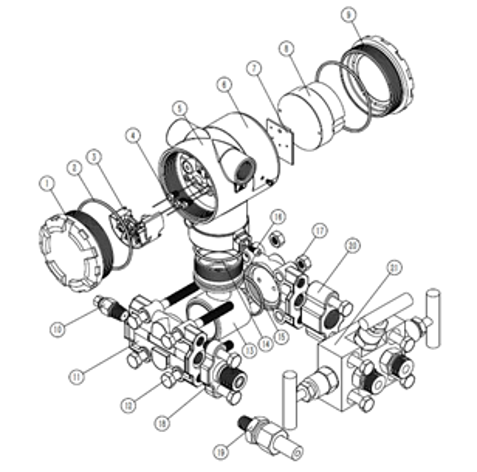

五、PT500-3351单晶硅压力/差压/液位变送器典型产品装配分解图
 | |||
| 1 | 后端盖 | 2 | 端盖密封圈 |
| 3 | 接线端子 | 4 | 穿心电容 |
| 5 | 壳体 | 6 | 标牌 |
| 7 | 抗干扰板 | 8 | 电路表头 |
| 9 | 显示端盖 | 10 | 排气排液阀 |
| 11 | 夹板 | 12 | M8螺钉 |
| 13 | 传感器 | 14 | 壳体密封圈 |
| 15 | 传感器密封圈 | 16 | 壳体锁紧顶丝 |
| 17 | M8螺母 | 18 | 丁字接头 (选用) |
| 19 | 焊管接头 (选用) | 20 | 腰型法兰 (选用) |
| 21 | 一体化三阀组 (选用) | ||
六、PT500-3351-B GP/AP智能直装式表压/绝压变送器型号规格
| 代码 | 类型 | |||||||||
| GP | 智能直装式表压变送器 | |||||||||
| AP | 智能直装式绝压变送器 | |||||||||
| 代码 | 表压量程（KPa） | 绝压量程（KPa） | ||||||||
| A | 1 ～ 6 | 6 ～ 40 | ||||||||
| B | 6 ～ 40 | 40 ～ 250 | ||||||||
| C | 40 ～ 250 | 250 ～ 2000 | ||||||||
| D | 250 ～ 2000 | |||||||||
| E | 2000 ～ 10000 | |||||||||
| F | 10000 ～ 21000 | |||||||||
| G | 10000 ～ 40000 | |||||||||
| 代码 | 输出信号 | |||||||||
| E | 4 ～ 20mA | |||||||||
| S | 4 ～ 20mA+Hart | |||||||||
| 代码 | 显示 | |||||||||
| M1 | LCD | |||||||||
| M2 | OLED（Hart可选) | |||||||||
| 代码 | 过程连接 | 代码 | 过程连接 | |||||||
| C1 | 外螺纹 M20*1.5 | C4 | 1/2NPT 外螺纹 | |||||||
| C2 | G1/2 外螺纹 | C5 | 1/2NPT 阴螺纹 | |||||||
| C3 | G1/4 外螺纹 | T | 特殊要求 | |||||||
| 代码 | 危险场所认证（普通型不填） | |||||||||
| E0 | 无防爆 | |||||||||
| E1 | 隔爆型，防爆等级Exd Ⅱ CT6 | |||||||||
| 12 | 本安型，防爆等级ExiaⅡ CT6 | |||||||||
| 代码 | 电气连接 | |||||||||
| D1 | M20*1.5标准 | |||||||||
| D2 | 用户指定 | |||||||||
| 代码 | 特殊要求 | |||||||||
| T | 客户指定 | |||||||||
| GP | A | E | M1 | C1 | E1 | D1 | T | 选型举例 | ||
七、PT500-3351-B GP/AP智能直装式表压/绝压变送器量程参数
| ◆表压范围和量程 | |||||||
| 量程代码 | 测量范围（KPa） | 测量量程（KPa） | 精度 / 稳定性 | ||||
| A | -6～6 | 1～6 | 量程±0.075%F.S/ | ||||
| B | -40～40 | 6～40 | 每年最大误差为量程的±0.1% | ||||
| C | -100～250 | 40～250 | |||||
| D | -100～2000 | 250～2000 | |||||
| E | -100～10000 | 2000 ～ 10000 | |||||
| G | -100～40000 | 10000～40000 | |||||
| ◆绝压范围和量程 | |||||||
| 量程代码 | 测量范围（KPa） | 测量量程（KPa） | 精度 / 稳定性 | ||||
| A | 0～40 | 6～40 | 量程±0.075%F.S/ | ||||
| B | 0～250 | 40～250 | 每年最大误差为量程的±0.1% | ||||
| C | 0～2000 | 250～2000 | |||||
| ◆表压过载极限 | |||||||
| 量程 | 6KPa A | 40KPa B | 250KPa C | 2000KPa D | 10000KPa E | 21000KPa F | 40000KPa G |
| 过载极限 | 0.2MPa | 1MPa | 4MPa | 16MPa | 20MPa | 50MPa | 50MPa |
| ◆绝压过载极限 | |||||||
| 量程 | 40KPa A | 250KPa B | 2000KPa C | ||||
| 过载极限 | 1MPa | 4MPa | 16MPa | ||||

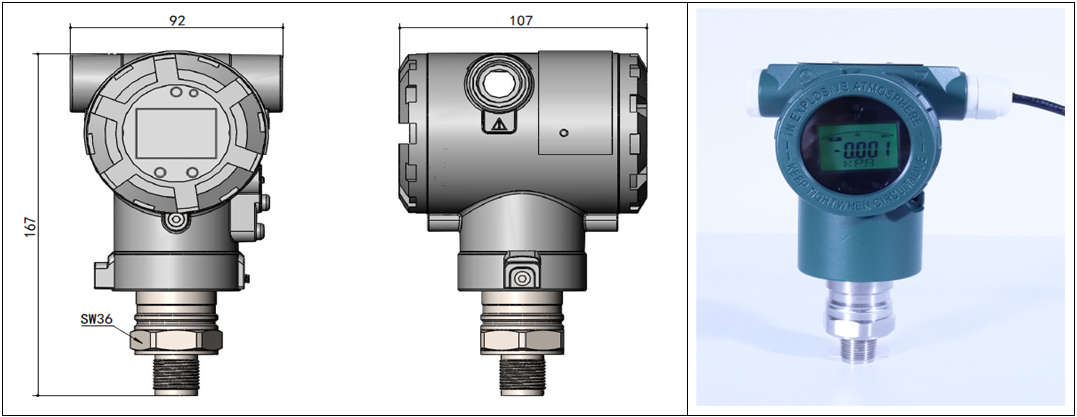

八、PT500-3351-B GP/AP智能直装式表压/绝压变送器结构尺寸

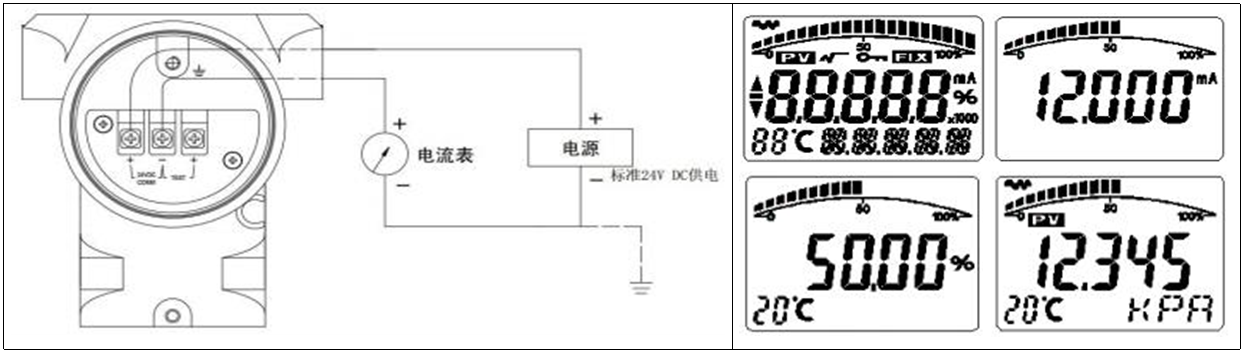

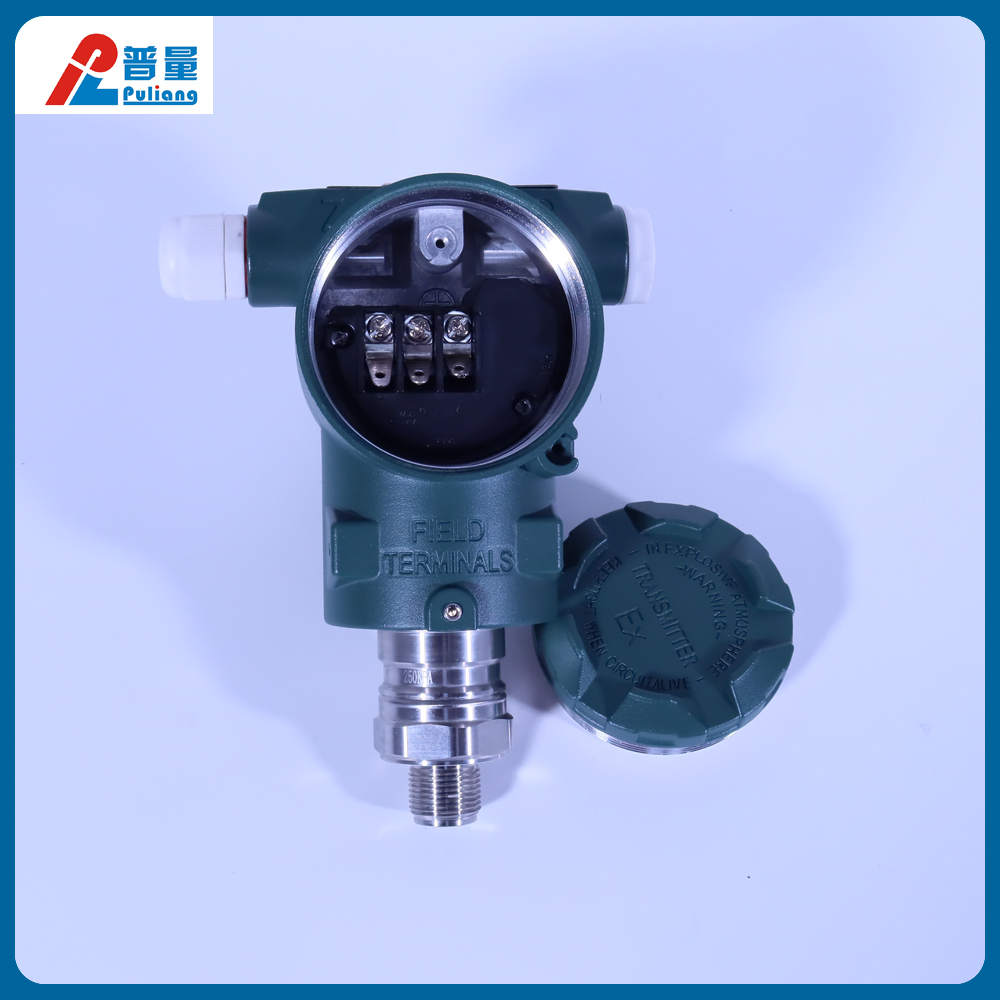

九、PT500-3351-B GP/AP智能直装式表压/绝压变送器电气连接

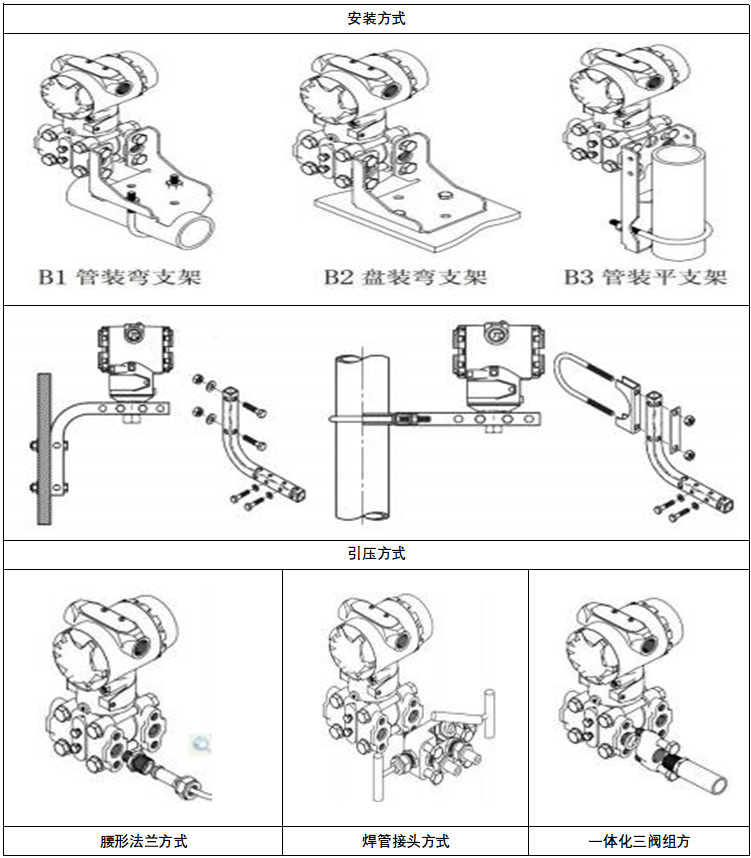

十、PT500-3351-B GP/AP智能直装式表压/绝压变送器安装
