采用进口感压芯片；选进的贴片工艺；压力、温度一体化，同时测量，轮巡显示；压力温度一体LCD显示表头，5位显示；多种压力单位切换；数值显示，百分比显示；供电方式：内置电池3.6VDC供电，或外部电源5VDC/24VDC供电；高精度、稳定、数字标定调节、放大集成电路；数字输出信号Modbus RS485-RTU通讯协议；
低功耗数显压力变送器
低功耗数显压力传感器
电池供电压力传感器
内置电池压力变送器
低功耗温压一体传感器
低功耗温压一体变送器
一、低功耗数显压力变送器PT500-590产品特点：
| 芯体 | 小量程采用扩散硅芯体，溥膜型,灵敏度高，输出大，具有零点、满量程补偿、温度补偿；适用于小量程压力变送器； |
| 大量程采用应变计芯体，厚膜型,高强度弹性形变感压材料，配有温度补偿，具有抗冲击、耐疲劳性能优势；适用于一般量程压力变送器； | |
| 配套低功耗2088数显表头，可实压力、温度一体化测量； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 压力温度一体LCD显示表头，5位显示，同时测量，轮巡显示；多种压力单位切换；数值显示，百分比显示； | |
| 超低功耗数字通讯信号输出：RS485-RTU，可内置电池供电及外部电源供电，待机电流小于50uA，采集电流小于2mA； | |
| 结构 | 304/316材料过程连接，连接方式多样化（螺纹M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法兰连接、快速接头、焊接等）； |
| 工业级2088铸铝合金防爆壳体，M20电气连接接口 | |
| 可替代国外同类型高压产品。 | |
| 应用 | 管道水压及水压设备压力测量；液压系统管道及液压设备压力测量； |
| 智慧城市给水管网压力监控；智能消防水压压力监控； | |
| 其它民用/工业 自动化领域的压力测量； |
二、低功耗数显压力传感器PT500-590产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 590 | 低功耗数显RS485压力变送器/压力传感器 | ||||||||
| 590H | 中高温低功耗数显RS485压力变送器/压力传感器 | |||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-5MPa） | 0～10KPa-60MPa，（最小10KPa，最大60MPa） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OK | RS485-RTU（四线制） | |||||||||
| OO | 定制 | |||||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代码 | 安装螺纹（过程连接） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 0m | 标准无配线，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 590 | （0-5MPa） | OK | C3 | G01 | 0m | ||||
三、低功耗电池供电压力变送器PT500-590产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 气体/液体（与过程连接兼容） | 产品功耗 | 待机电流≤50uA，采集电流≤2mA |
| 压力形式 | 表压/绝压 | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力量程 | 0～0.6～60（MPa）； | 介质温度 | -20～+80℃～350℃ |
| -0.1～0～0.6～5MPa | 环境温度 | -30～+60℃ | |
| 0～10KPa～100KPa～600KPa； | 寿 命 | 100万次 | |
| ±10KPa～±100KPa； | 响应时间 | ≤5mS | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 非 线 性 | ≤0.25%FS | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| 重 复 性 | ≤0.10%FS | 电气连接 | 2088壳体，M20接线端子 |
| 输出信号 | RS485-RTU (四线制)/可温压一体 | 防护等级 | IP67 |
| 供电方式 | 内置电池14250（3.6V1200mAh） | 螺纹规格 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… |
| 外部供电5V、24VDC | 配套电缆 | 四芯屏蔽电缆，标准长度：3米 |

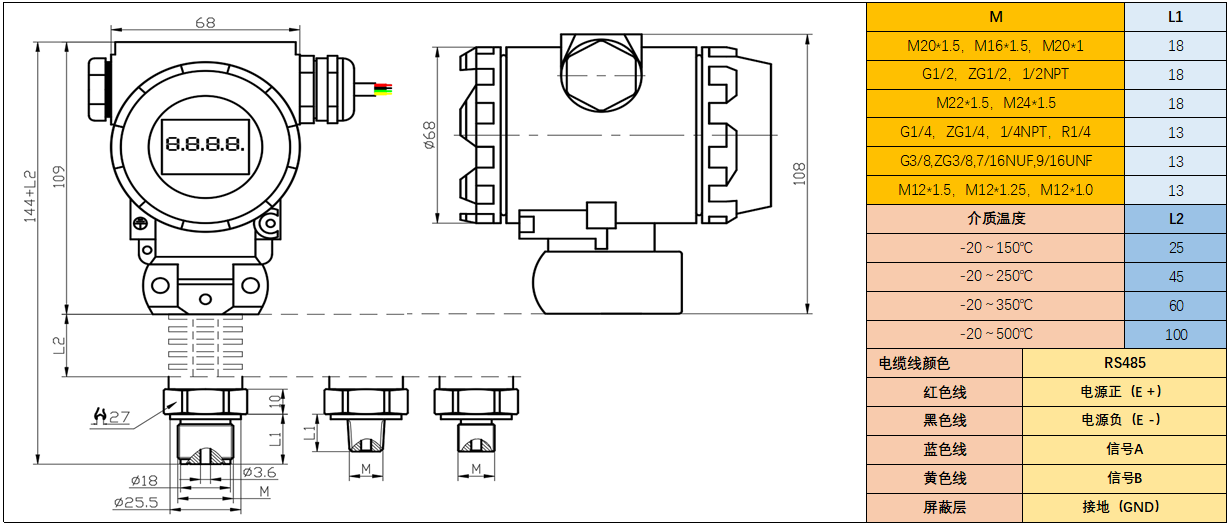

四、内置电池低功耗压力变送器PT500-590产品结构与电气连接：

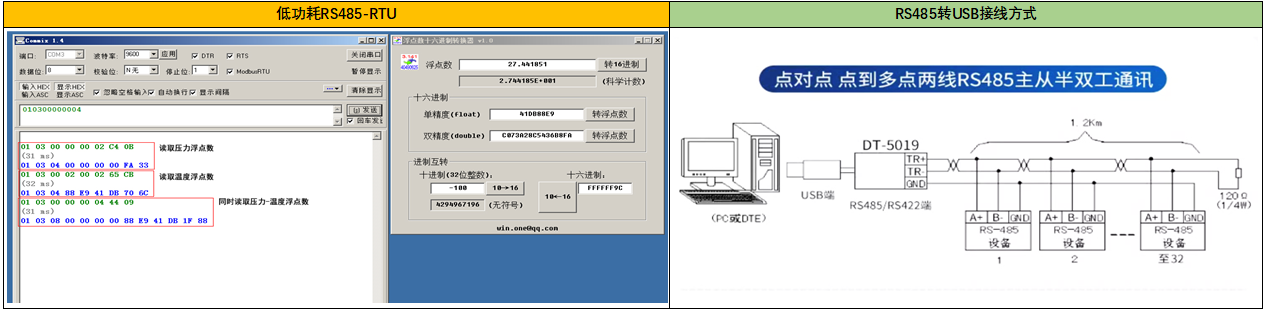

五、信号输出与采集：

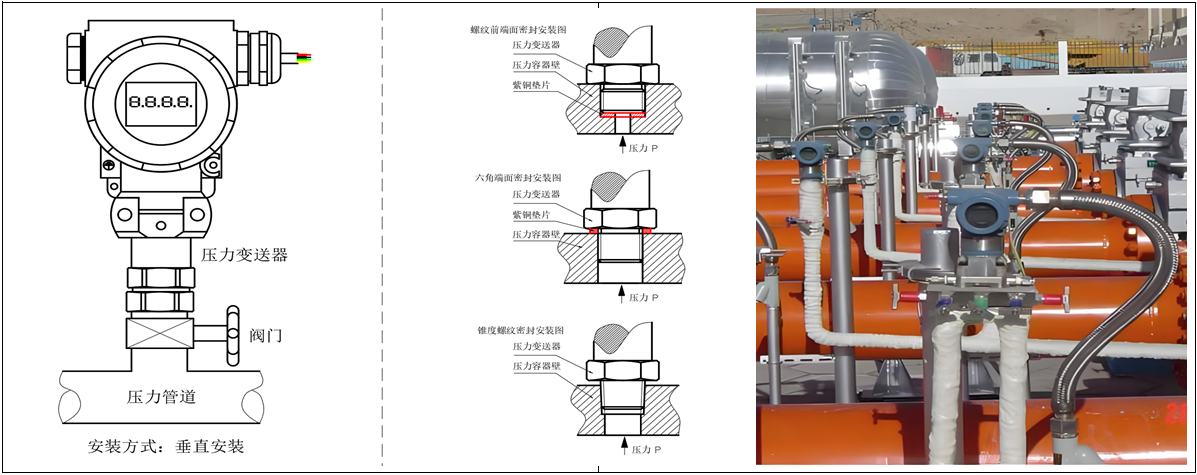

六、产品安装与密封：

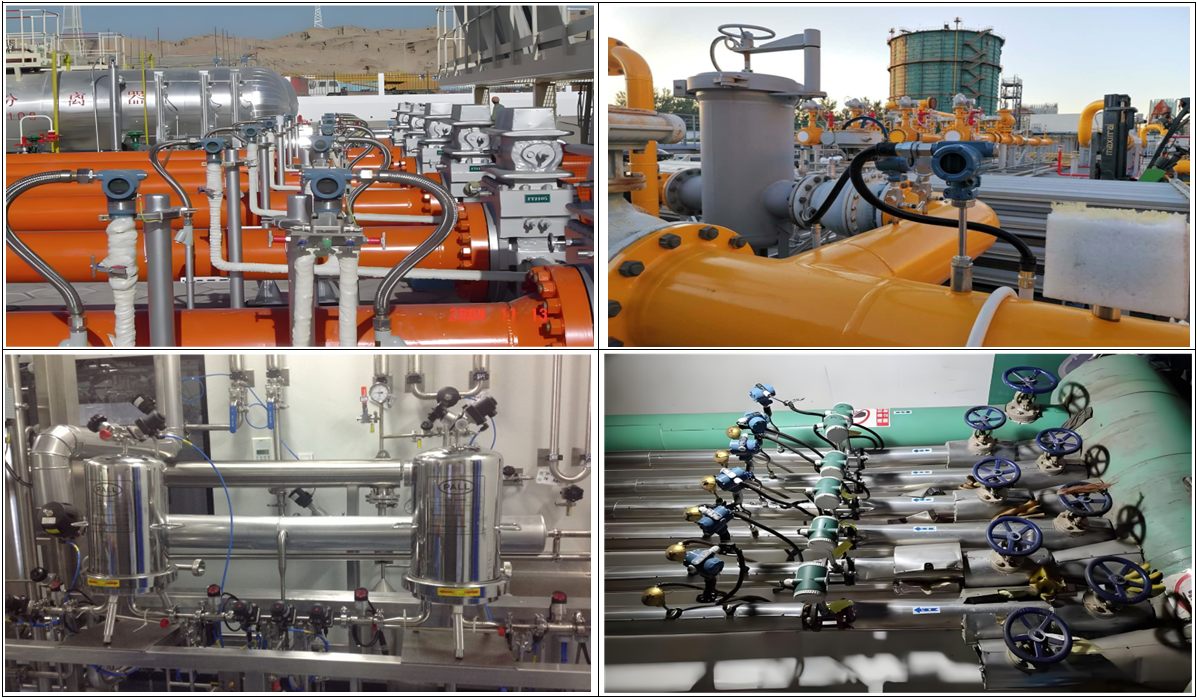

七、低功耗数显压力变送器PT500-590产品应用：
