平膜压力变送器 PT500-703T/S/C/H/W

产品描述：

平膜/隔膜感压防堵结构设计，适用于熔体/流体介质，可测量中温介质的压力，可带4位LED数显表头；介质温度范围0-150℃；标准工业信号输出：4-20mA(二线制)；0-4.5-5-10VDC（三线制）；数字通讯信号输出：RS485-RTU；24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护。

关键字/别名：

2088平膜压力变送器

工业型平膜压力传感器

数显隔膜压力变送器

防爆厚膜压力变送器

隔爆齐平膜压力变送器

防堵压力变送器

无腔压力变送器

沥青压力变送器

油漆压力变送器

产品资料下载：

《PT500-703T/S/C/H/W说明书》

产品详情：

一、平膜压力变送器 PT500-703T/S/C/H/W产品特点：

芯体	采用进口感压芯片；选进的贴片工艺，具有零点、满量程补偿、温度补偿；
	平膜/隔膜感压防堵结构设计，适用于熔体/流体介质；
	微压薄膜芯片，中压、高压厚膜芯片，适用于0-10KPa-60MPa所有量程范围；
信号处理通讯方式	24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护；

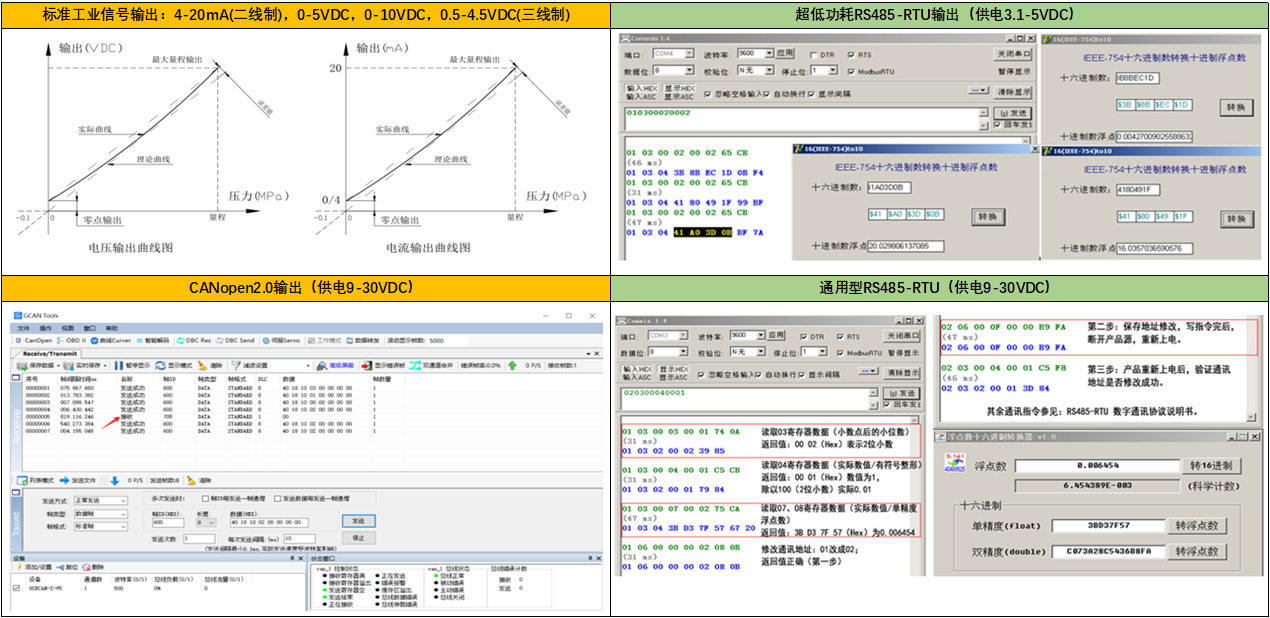

	标准工业信号输出：4-20mA(二线制)，0-5VDC，0-10VDC，0.5-4.5VDC(三线制);
	数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作
	CANopen输出内置完整的 CANopen 协议栈，符合 DS301、DS404 规范，支持 LSS 服务，支持 BootLoader 在线升级；
结构	304/316外壳结构材料、整体结构、抗冲击、耐疲劳、可靠性高、防爆隔爆。

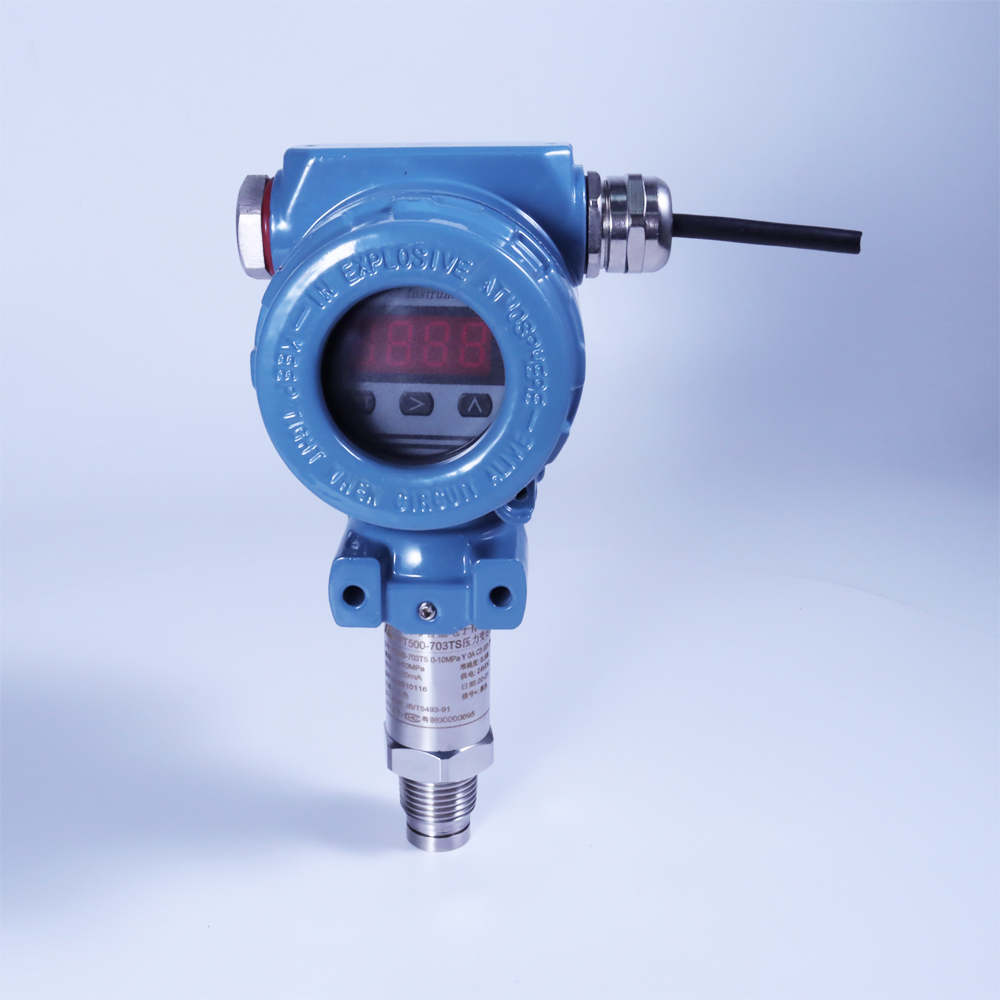

	703T厚膜、703TW中温、703TS/TC数显、703TH/ TH S/ THC高温数显；

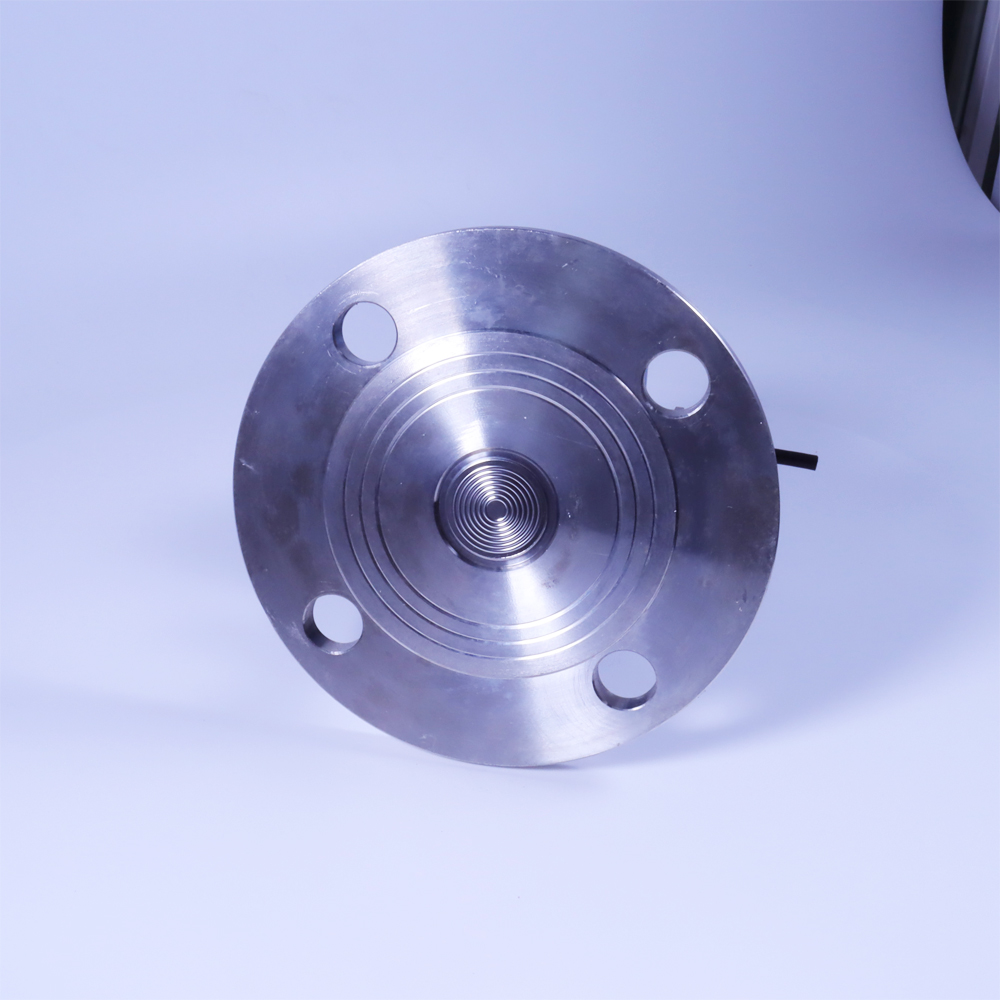

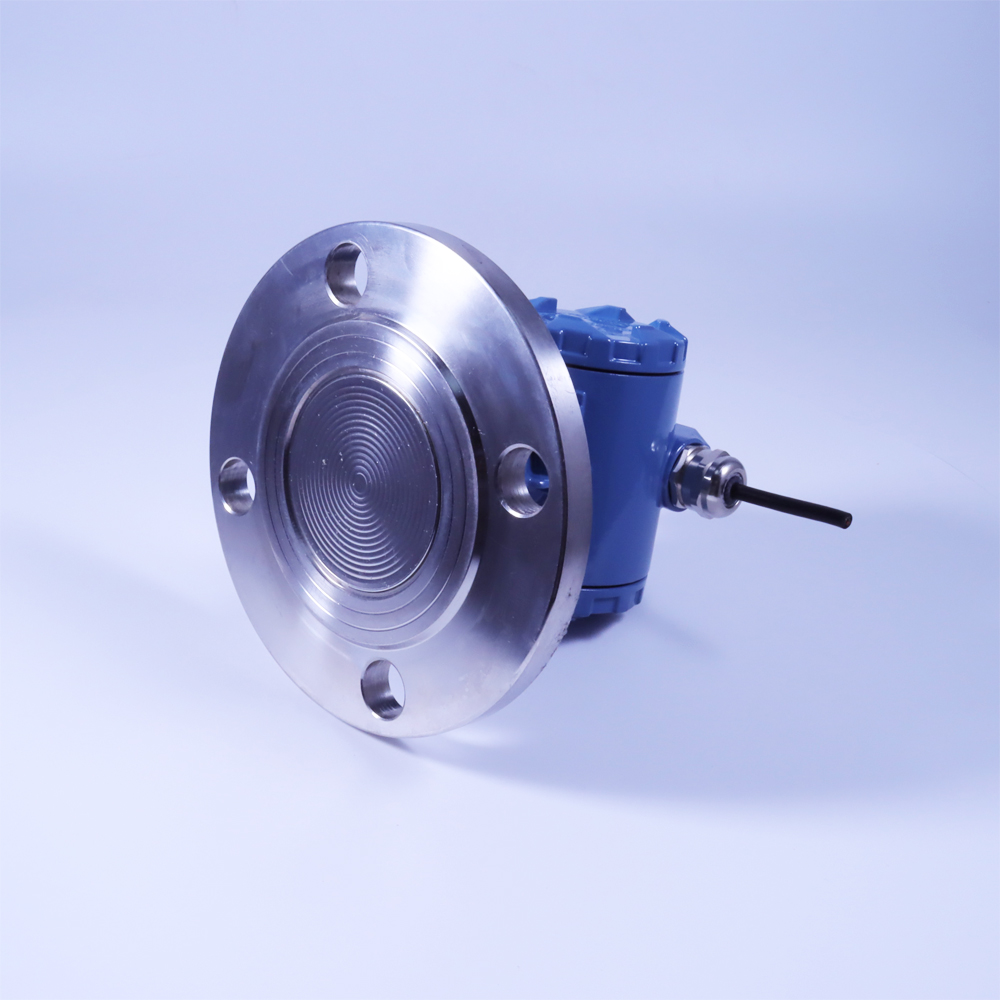

	过程连接类型有螺纹、卡箍快接、法兰等方式，适用于不同工况设备。

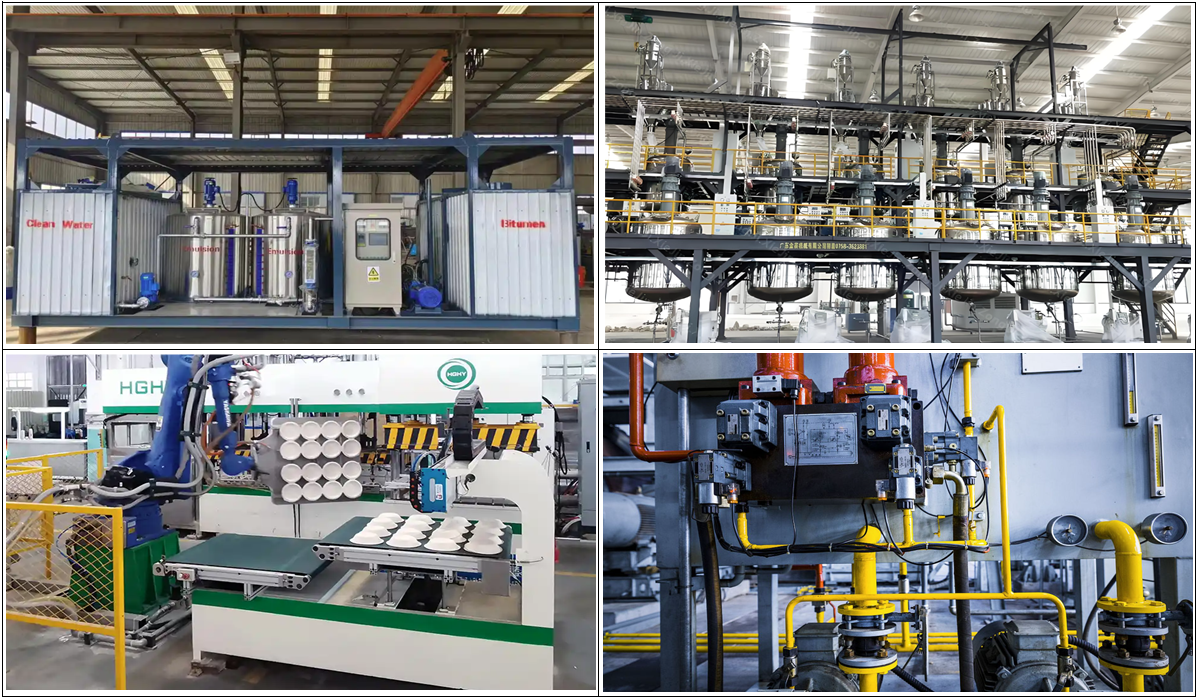

应用	熔体/流体/粘稠性介质压力测量与控制；
	化工涂料、沥青、牙膏、纸浆等压力测量与控制；
	液压系统管道设备及液压设备压力测量控制；

二、平膜压力传感器 PT500-703T/S/C/H/W产品型号：

代码	型号	类型
PT500	703T	2088壳体平膜压力变送器，厚膜结构，量程0～1-60MPa（量小1MPa）					703TW	2088壳体平膜压力变送器，薄膜结构，量程0～10KPa-5MPa（量小10KPa，最大5MPa）
	703TS	2088壳体平膜压力变送器，厚膜结构， LED显示表头，量程0～1-60MPa（量小1MPa）					703TWS	2088壳体平膜压力变送器，薄膜结构， LED显示表头，量程0～10KPa-5MPa

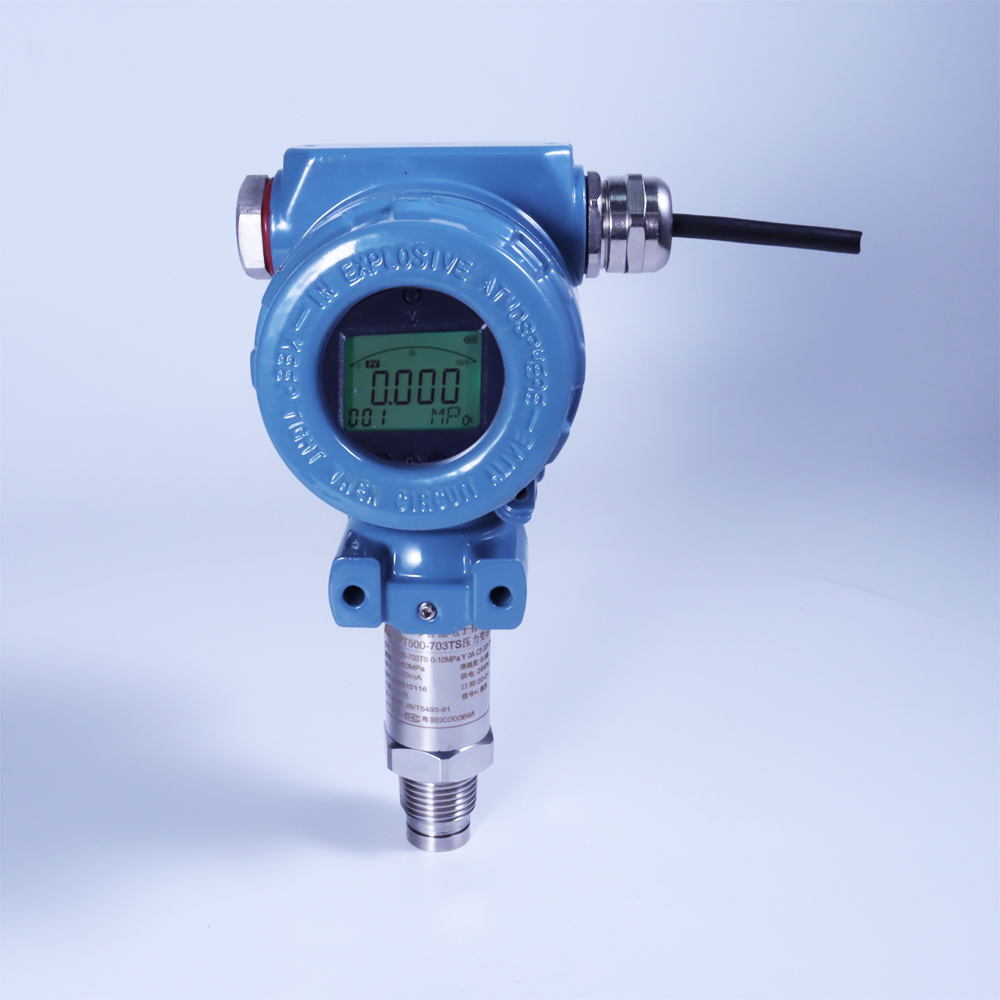

	703TC	2088壳体平膜压力变送器，厚膜结构， LCD显示表头，量程0～1-60MPa（量小1MPa）					703TWC	2088壳体平膜压力变送器，薄膜结构， LCD显示表头，量程0～10KPa-5MPa
	703TH	2088壳体平膜压力变送器，厚膜结构，介质温度0～150℃，量程0～1-60MPa（量程1MPa）
	703THS	2088壳体平膜压力变送器，厚膜结构，LED显示表头, 介质温度0～150℃，量程0～1-60MPa（量程1MPa）
	703THC	2088壳体平膜压力变送器，厚膜结构，LCD显示表头, 介质温度0～150℃，量程0～1-60MPa（量程1MPa）
		代码	量程（按实际订购量程填写）
		（0-5MPa）	0～10KPa-5MPa-60MPa，（最小10KPa，高大60MPa）
			代码	输出信号类型
			OA	4-20mA（二线制）/供电9-30VDC				OK	RS485-RTU（四线制）/供电5VDC
			OC	0-5VDC（三线制）/供电9-30VDC				OL	低功耗RS485-RTU（四线制）/供电3.3-5VDC
			OD	0-10VDC（三线制）/供电12-30VDC				ON	CANopen2.0（四线制）/供电9-30VDC
			OE	0.5-4.5VDC（三线制）/供电5VDC				OO	定制
				代码	综合精度
				C2	±0.25%FS
				C3	±0.5%FS		C4	±1%FS
					代码	安装螺纹（过程连接）
					G01	M20*1.5	G02	G1/2	G03	ZG1/2
					1“	1寸卡箍（50.8）	DN25	法兰DN25	DN50	法兰DN50
					G00	定制规格
						代码	配套电缆线长度
						0m	标准配线，按实际订购要求填写
PT500	703T	（0-5MPa）	OA	C3	G01	0m

三、平齐膜压力变送器 PT500-703T/S/C/H/W产品参数：

项目	参数	项目	参数
测量介质	熔体/流体/粘稠性介质等（与过程连接兼容）	现场显示表	LED /LCD四位数码管/液晶显示表
压力形式	表压/绝压	绝缘阻抗	≥1000 MΩ/100VDC
压力量程	0～10KPa-600MPa（最小10KPa，量大60MPa）	负载阻抗	电流输出: ≤800Ω；电压输出: ≥50KΩ
综合精度	±0.25%FS；±0.5%FS；±1%FS；	介质温度	-20～+80℃；703TH：-20～+150℃
非线性	≤0.25%FS、0.5%FS	环境温度	-30～+70℃
重复性	≤0.15%FS、0.35%FS	寿命	100万次
膜片类型	中高量程：厚膜芯片；小量程：薄膜芯片	响应时间	≤5mS
输出信号	4～20mA(二线制)；	过载压力	150%FS
	0～5/10VDC；0.5～4.5VDC（供电5V）	破坏压力	5倍量程（≤5MPa)；3倍量程(＞5MPa)
	RS485-RTU；低功耗RS485	过程连接	M20*1.5，G1/2；ZG1/2；1“卡箍；DN25；DN50等

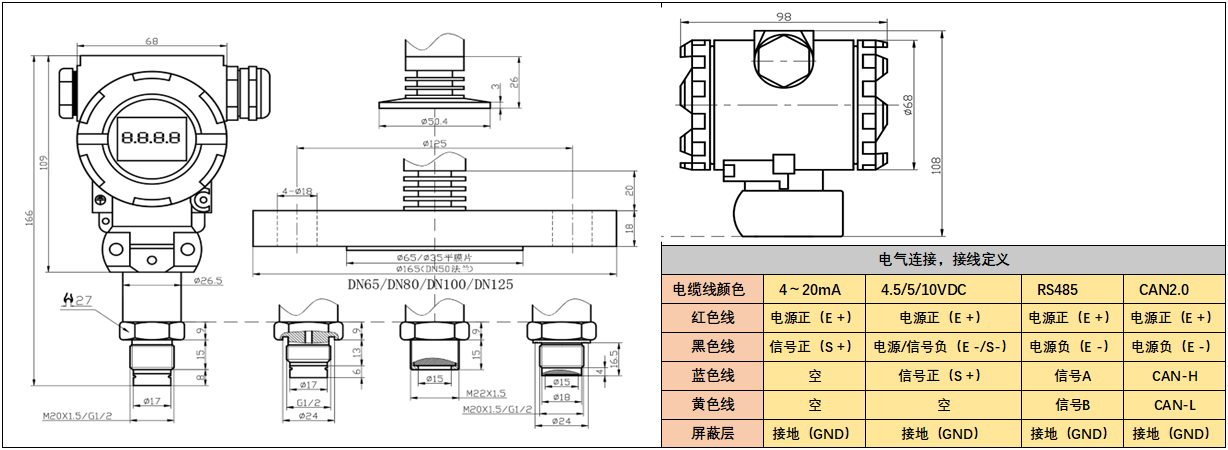

	RS485+4～20mA双输出	电气连接	2088壳体M20*1.5电气连接器；
	Can2.0B（支持CANopen、J1939 协议）	防护等级	IP65/IP67
供电电压	24VDC(9～30VDC)；5V	配套电缆	2～4芯屏蔽电缆，标准长度：无配线
