工业型2088榔头壳体，2088S/2088C配LED /LCD 4位现场数显表头；2088H高温散热片，可测量高温介质的压力，介质温度范围0-150-250-350-500℃；标准工业信号输出：4-20mA(二线制)；0-4.5-5-10VDC（三线制）；数字通讯信号输出：RS485-RTU；24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护。
工业压力变送器
工业压力传感器
2088压力变送器
2088压力传感器
榔头型压力变送器
榔头型压力传感器
一、工业压力变送器PT500-2088/H/S/C产品特点：
| 芯体 | 小量程采用扩散硅芯体，溥膜型,灵敏度高，输出大，具有零点、满量程补偿、温度补偿；适用于小量程压力变送器； |
| 大量程采用应变计芯体，厚膜型,高强度弹性形变感压材料，配有温度补偿，具有抗冲击、耐疲劳性能优势；适用于一般量程压力变送器； | |
| 陶瓷芯体，突出的防腐性能，具有零点、满量程补偿、温度补偿；适用于测量介质有较强腐蚀性的工况，量程≤5MPa； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 标准工业信号输出：4-20mA(二线制)；0-4.5-5-10VDC（三线制） | |
| 数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作； | |
| CANopen输出内置 完整的 CANopen 协议栈，符合 DS301、DS404 规范，支持 LSS 服务，支持 BootLoader 在线 升级； | |
| 结构 | 整体结构小巧，过程连接方式多样化（螺纹M20、M16、M12、G1/4、G1/2、1/2NPT、1/4NPT、法兰连接、快速接头、焊接等）； |
| 工业型2088榔头壳体，2088S/2088C配LED /LCD 4位现场数显表头； | |
| 2088H高温散热片，可测量高温介质的压力，介质温度范围0-150-250-350-500℃ | |
| 应用 | 常温/高温介质（油/水/气）的压力测量与控制 |
| 管道水压及水压设备压力测量；气缸及气管压力测量 | |
| 液压系统管道及液压设备压力测量控制； |
二、工业压力传感器PT500-2088/H/S/C产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 2088 | 工业压力变送器：2088壳体 | ||||||||
| 2088S | 数显工业压力变送器：LED数显表头+2088壳体 | |||||||||
| 2088C | 数显工业压力变送器：LCD数显表头+2088壳体 | |||||||||
| 2088H | 高温工业压力变送器：高温散热片（0-150-500℃）+2088壳体 | |||||||||
| 2088HS | 高温数显工业压力变送器：高温散热片（0-150-500℃）+LED数显表头+2088壳体 | |||||||||
| 2088HC | 高温数显工业压力变送器：高温散热片（0-150-500℃）+LCD数显表头+2088壳体 | |||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-1MPa） | 压力量程：0～0.6～60MPa; -0.1～0～0.6～5MPa;-100KPa～10KPa～100KPa;±10KPa～±100KPa | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制） | OK | RS485-RTU（四线制）/供电5VDC | |||||||
| OC | 0-5VDC（三线制） | OL | 低功耗RS485-RTU（四线制）/供电3.3-5VDC | |||||||
| OD | 0-10VDC（三线制） | ON | CANopen2.0（四线制）/供电9-30VDC | |||||||
| OE | 0.5-4.5VDC（三线制） | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代码 | 过程连接（螺纹规格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代码 | 配套电缆线长度 | |||||||||
| 3M | 标准3米，按实际订购要求填写 | |||||||||
| 代码 | 特殊参数规格 | |||||||||
| 000 | 用户定制（无要求时省略） | |||||||||
| PT500 | 2088 | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、防爆隔爆型压力变送器PT500-2088/H/S/C产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 水/油等液体（与过程连接兼容） | 现场显示表 | 2088S：LED 数码管；2088C：液晶显示 |
| 压力形式 | 表压/绝压 | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 压力量程 | 0～0.6～60（MPa）；-0.1～0～0.6～5MPa | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ |
| 0～10KPa～100KPa～600KPa；±10KPa～±100KPa； | 介质温度 | 2088：-20～+80℃，2088H：+150℃/250℃/350℃/500℃ | |
| 综合精度 | ±0.25%FS；±0.5%FS； | 环境温度 | -30～+70℃ |
| 非 线 性 | ≤0.25%FS | 寿 命 | 100万次 |
| 重 复 性 | ≤0.15%FS | 响应时间 | ≤5mS |
| 综合精度 | ±0.25%FS；±0.5%FS； | 过载压力 | 150%FS |
| 输出信号 | 4～20mA(二线制)；0-4.5/5/10VDC | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) |
| RS485-RTU；低功耗RS485 | 过程连接 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… | |
| RS485+4～20mA双输出 | 电气连接 | 2088壳体M20*1.5标准电气连接器； | |
| Can2.0B（支持CANopen、J1939 协议） | 防护等级 | IP65 | |
| 供电电压 | 24VDC(9～30VDC)，5VDC（输出0.5-4.5V） | 配套电缆 | 2～4芯屏蔽电缆，标准：无配套 |

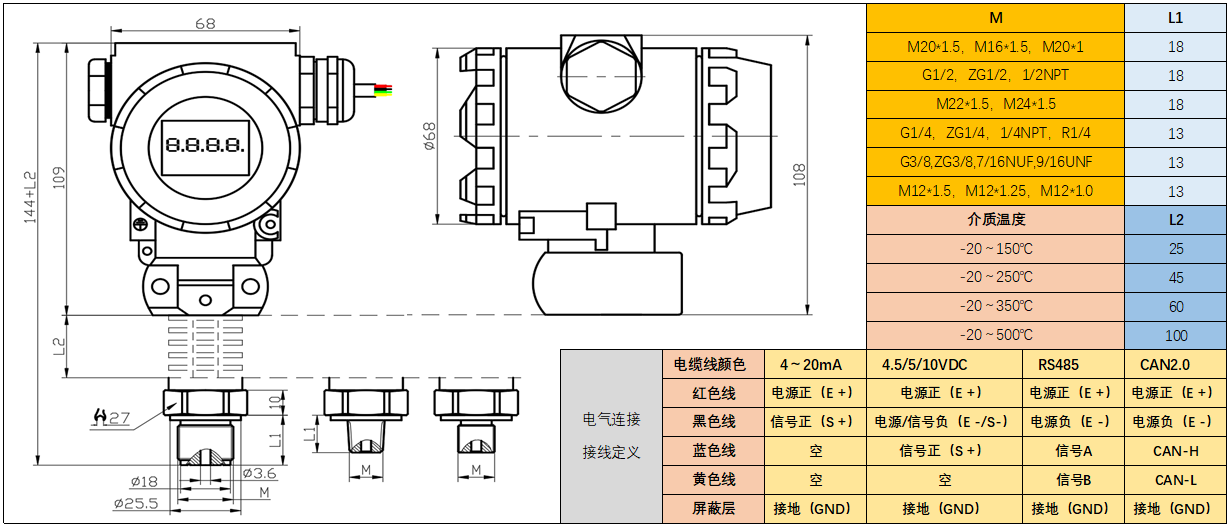

四、工业压力变送器PT500-2088/H/S/C产品结构及电气连接：

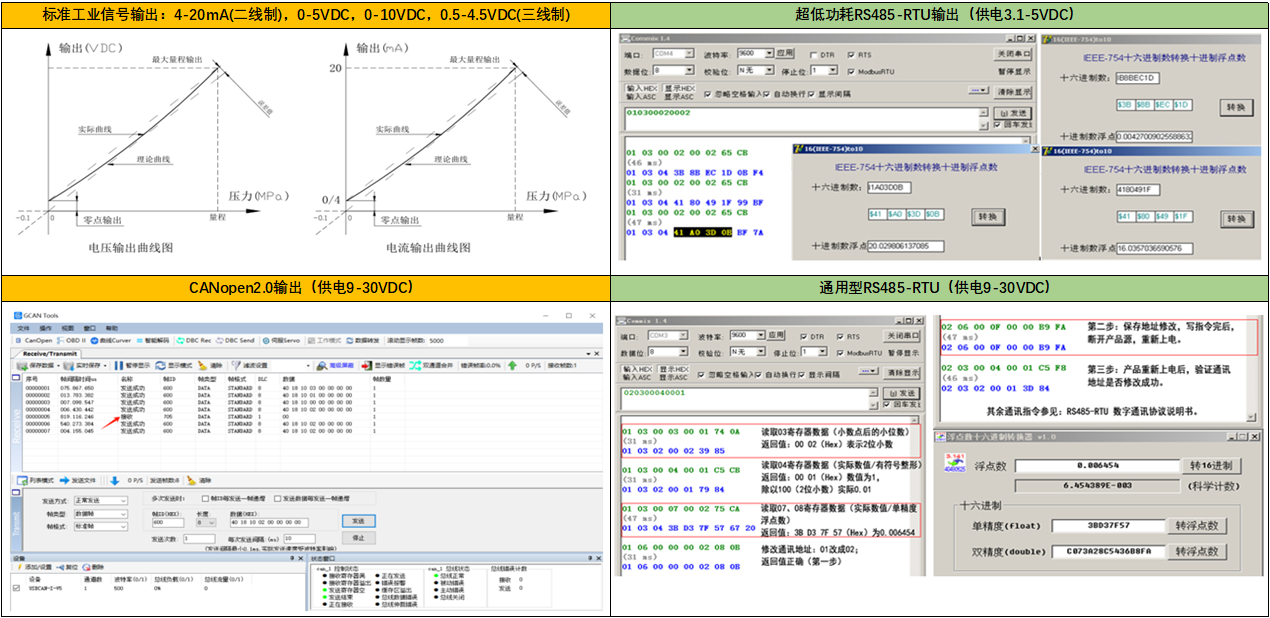

五、信号输出与采集：

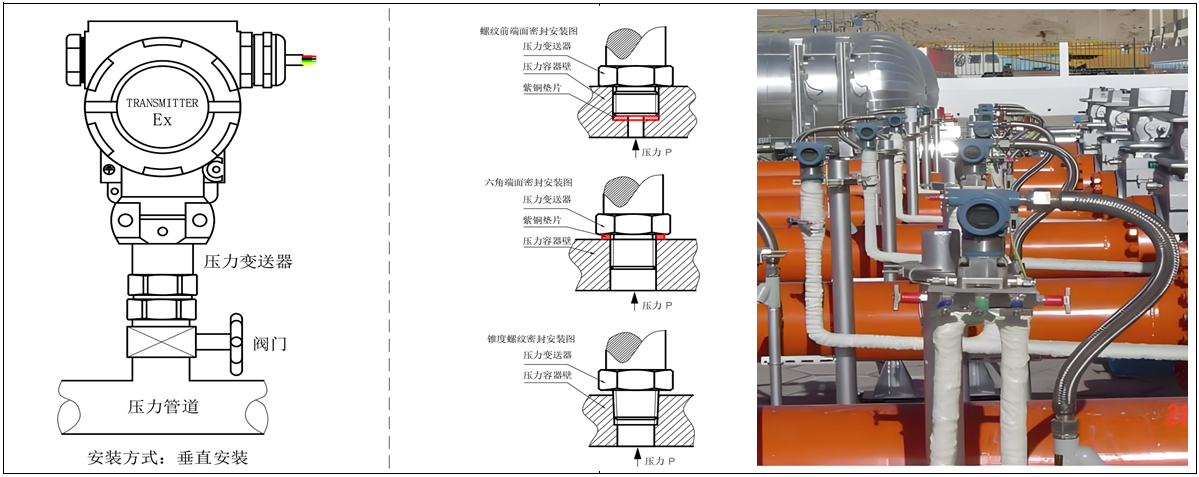

六、工业压力变送器产品安装：

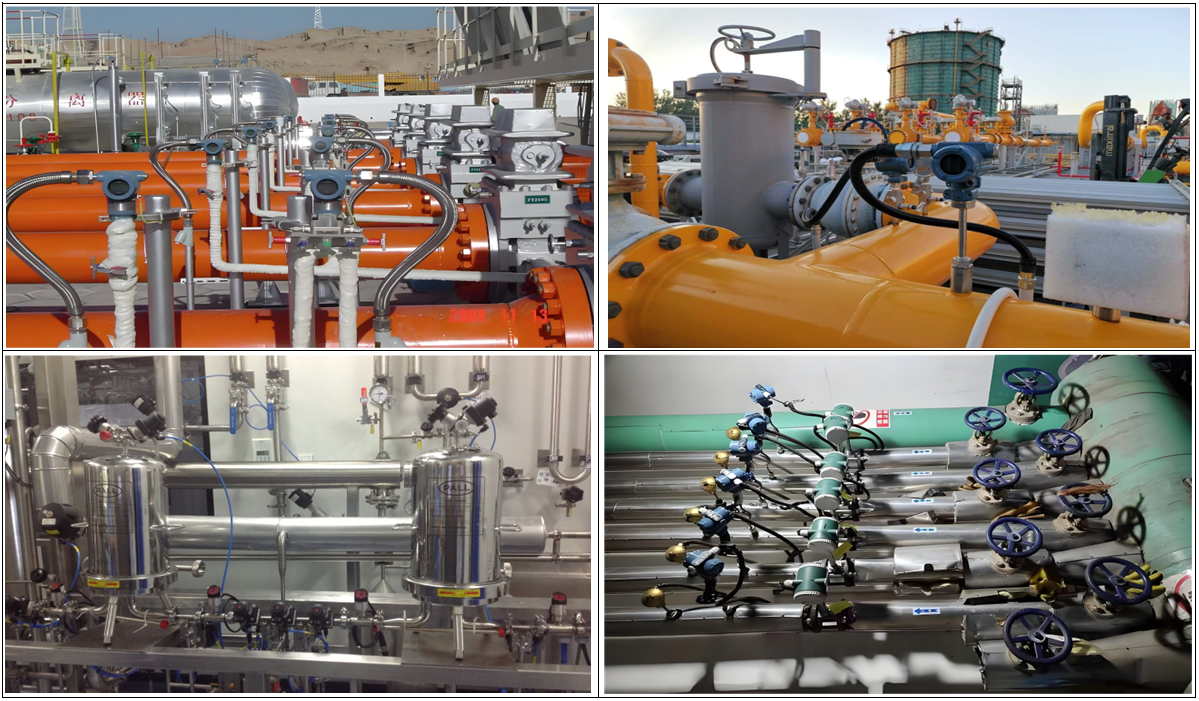

七、产品应用：
