轻巧型改良结构，结构小（直径59mm），重量轻（约1Kg），高精度采集板卡；高精度（绝压误差±0.1mm）、稳定、数字放大电路；零点、满度，温补、线性补偿；采用进口波导丝及芯体材料；30直径304不锈钢浮子+304浮球导杆；10mm气管连接快插接头；M16防水免焊接连接器；整体式铝合金壳体，全密封防水结构。
磁致式静力水准仪
磁致伸缩静力水准仪
浮子式静力水准仪
沉降仪
静力水准仪
沉降位移传感器
磁致位移传感器
沉降监控传感器

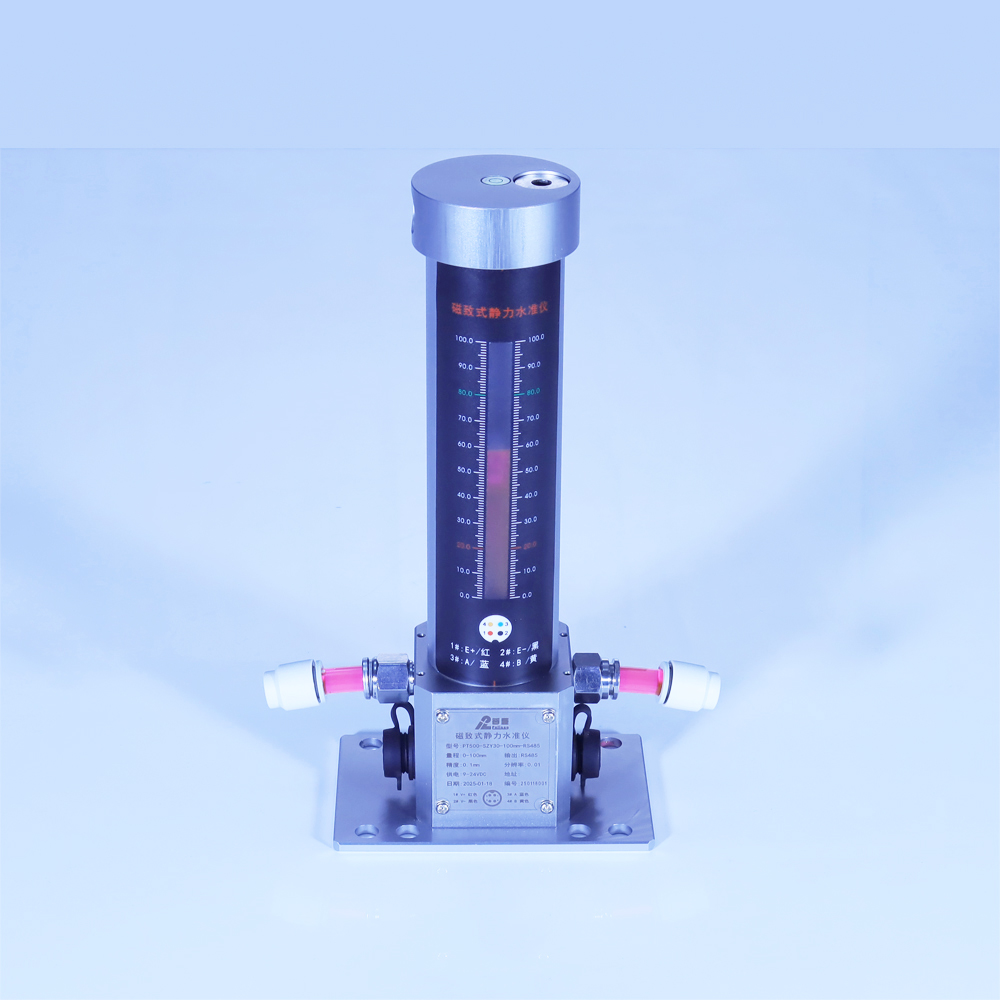

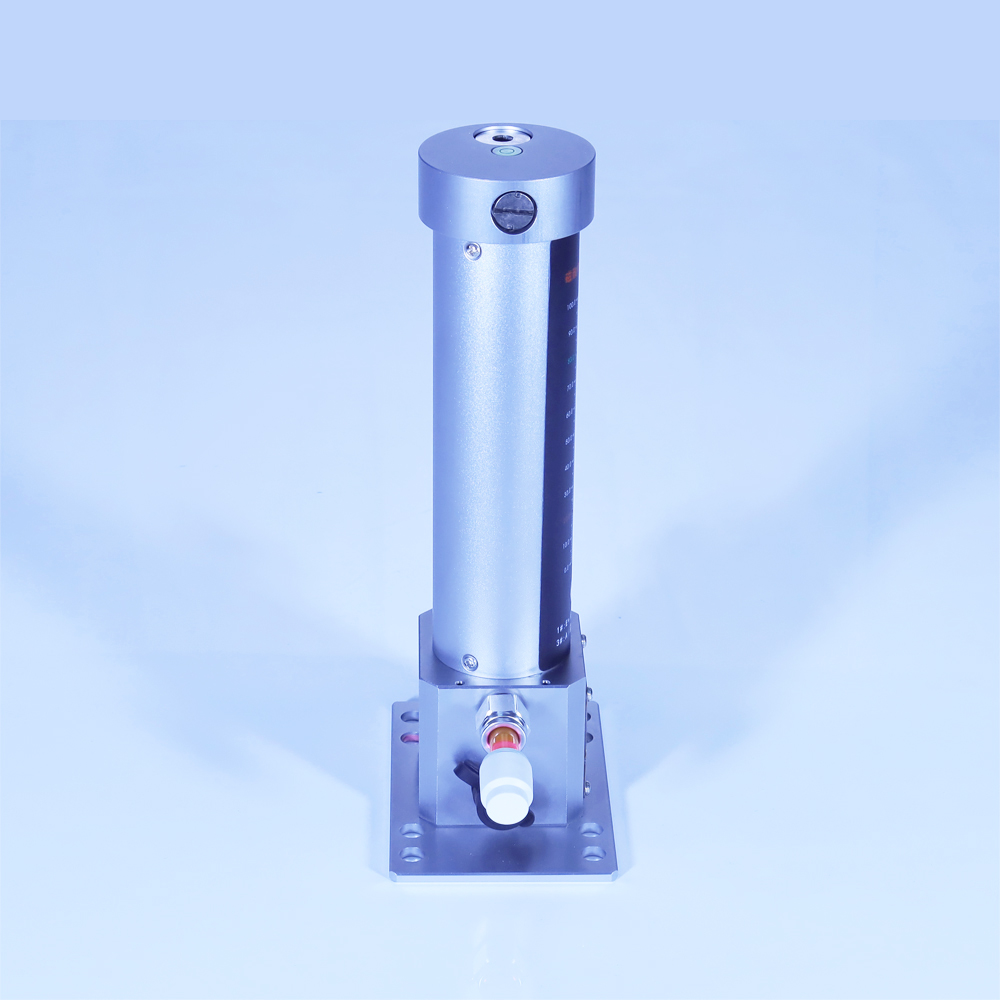

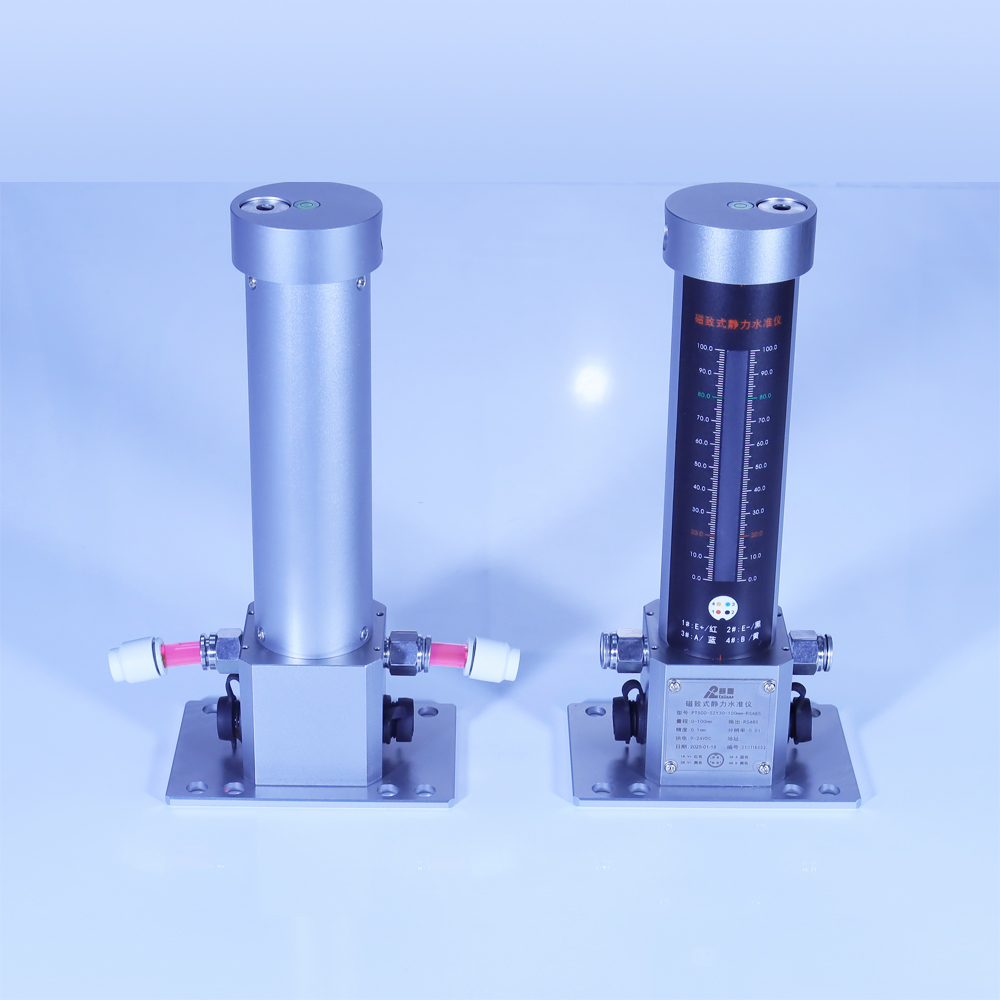

一、磁致式静力水准仪 PT500-SZY30产品概述及特点：
| 测量原理 | 静力水准系统又称连通管水准仪，系统至少由两个观测点组成，每个观测点安装一套静力水准仪； |
| 水准仪的贮液容器之间用液管完全连通，注入惰性液体，当液面完全静止后，所有连通容器内的液面应同在一个大地水准面上，此时每一容器的液位由传感器测出； | |
| 通过基点与各测点之间的分组计算、统计，可测出各测点的沉降（位移）量； | |
| 主要特点 | 轻巧型改良结构，结构小（直径59mm），重量轻（约1Kg），高精度采集板卡； |
| 高精度（绝压误差±0.1mm）、稳定、数字放大电路；零点、满度，温补、线性补偿； | |
| MODBUS RS485-RTU 数字信号输出；可配套4G无线DTU数据采集模块及云监控平台，或本地端上位机软件； | |
| 结构 | 采用进口波导丝及芯体材料；30直径304不锈钢浮子+304浮球导杆；整体式铝合金壳体，全密封防水结构； |
| 10mm气管连接快插接头；M16防水免焊接连接器； | |
| 配套入液孔、排气阀、水平仪、安装支架； | |
| 应用 | 轨道交通路基、地铁支撑墙、高速公路路基、边坡、桥墩沉降监测； |
| 隧道上部山体、墙面及建筑物基地、楼面、保护文物等沉降监测； | |
| 基坑、核电站、水电站、大坝及水利枢纽、高层建筑的基础沉降监测； | |
| 桥梁、地基、隧道、公路、铁路、建筑、文物等安全管理； | |
| 掌握监测物的环境、交通、结构应力以及变形等参数； | |
| 实时评估桥梁工作状态和预测桥梁功能变化； | |
| 评估结构性能退化的征兆和趋势，便于管养单位及时采取养护维修措施 |
二、沉降监测静力水准仪PT500-SZY30产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | SZY30 | 磁致式静力水准仪（第三代） | ||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| 100mm | 0～100mm；0～200mm；0～300mm； | |||||||||
| 0～500mm；0～1000mm；共计5种量程规格 | ||||||||||
| 代码 | 输出信号类型 | |||||||||
| OK | RS485（四线制）/供电9-30VDC | |||||||||
| OO | 定制 | |||||||||
| 代码 | 综合精度 | |||||||||
| C1 | ±0.1mm（绝对误差），省略不填 | |||||||||
| PT500 | SZY30 | 100mm | RS485 | |||||||

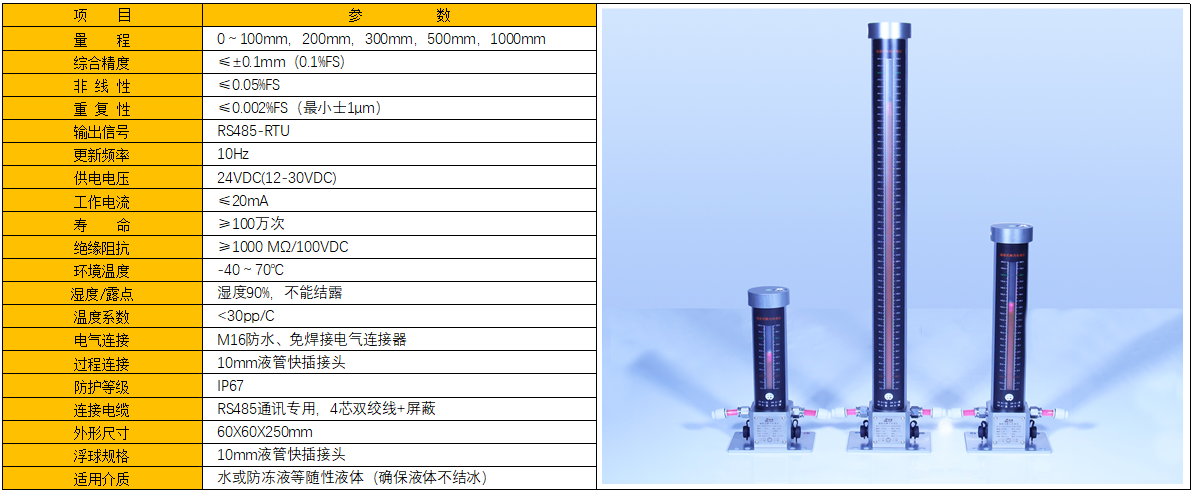

三、沉降位移测量磁致式静力水准仪PT500-SZY30产品参数：

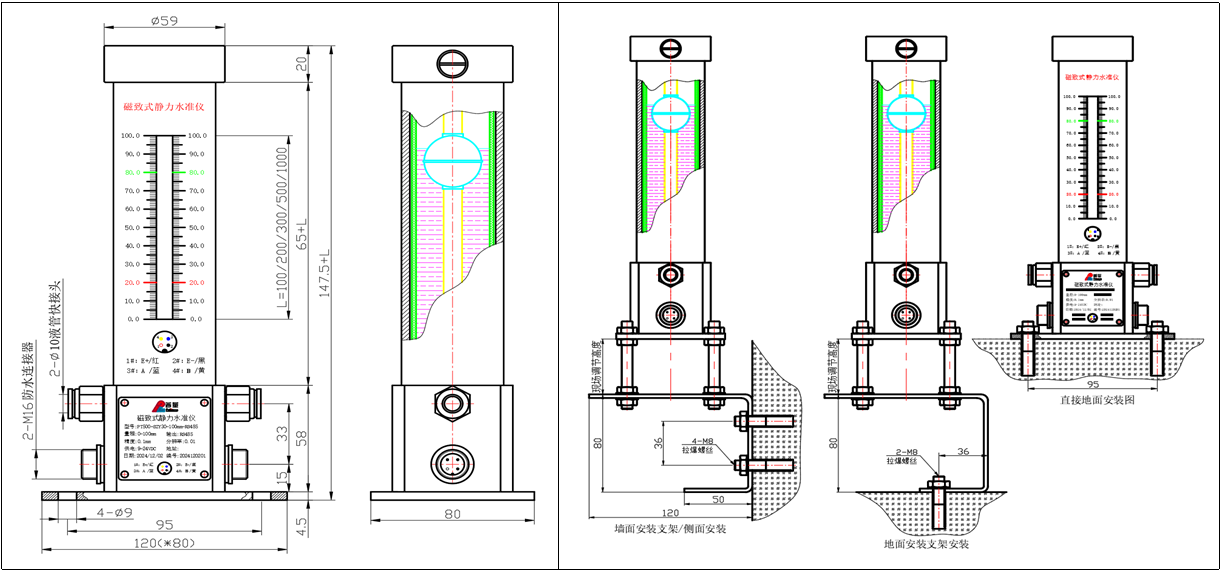

四、远程监控沉降测量静力水准仪产品结构：

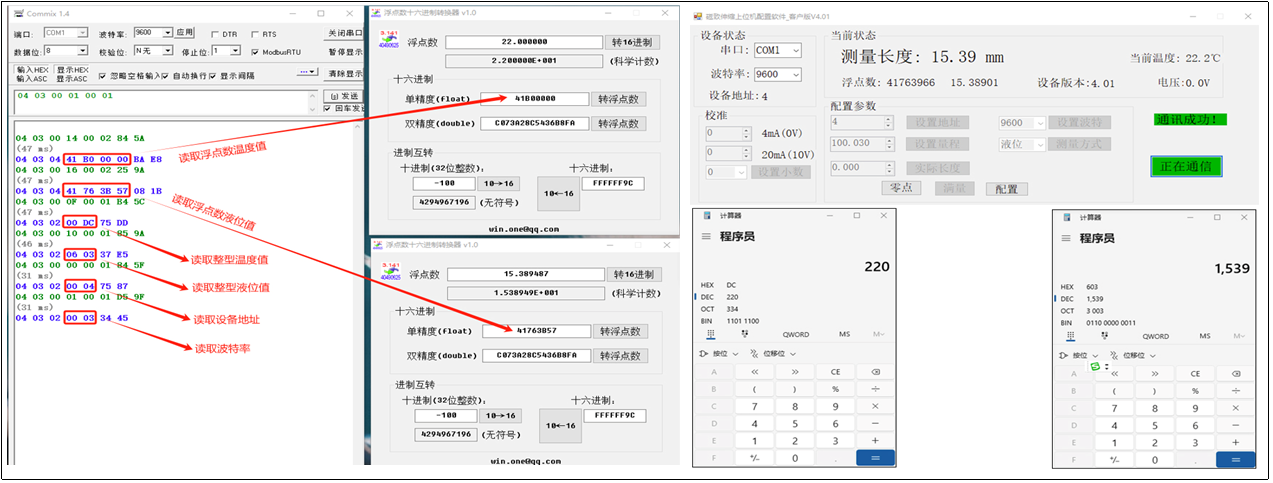

五、数据采集RS485通讯输出：

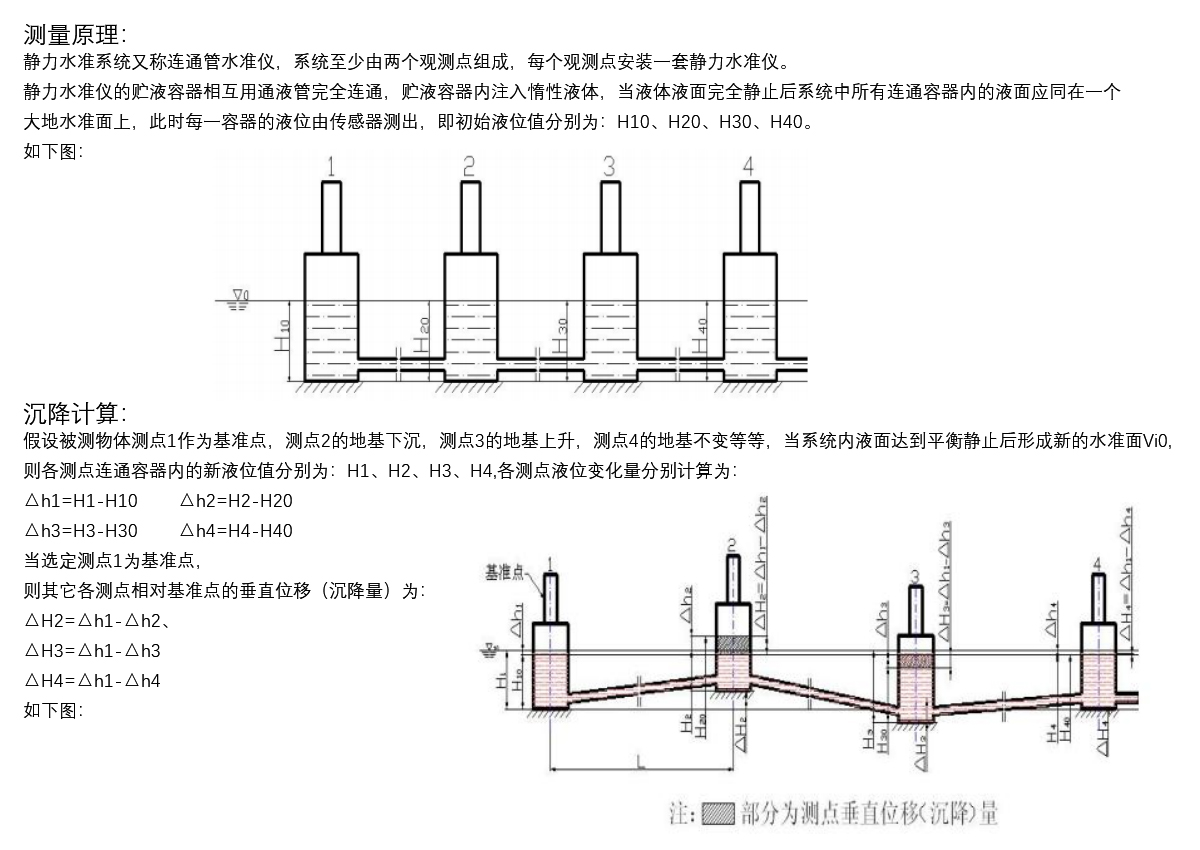

六、沉降测量原理及计算：

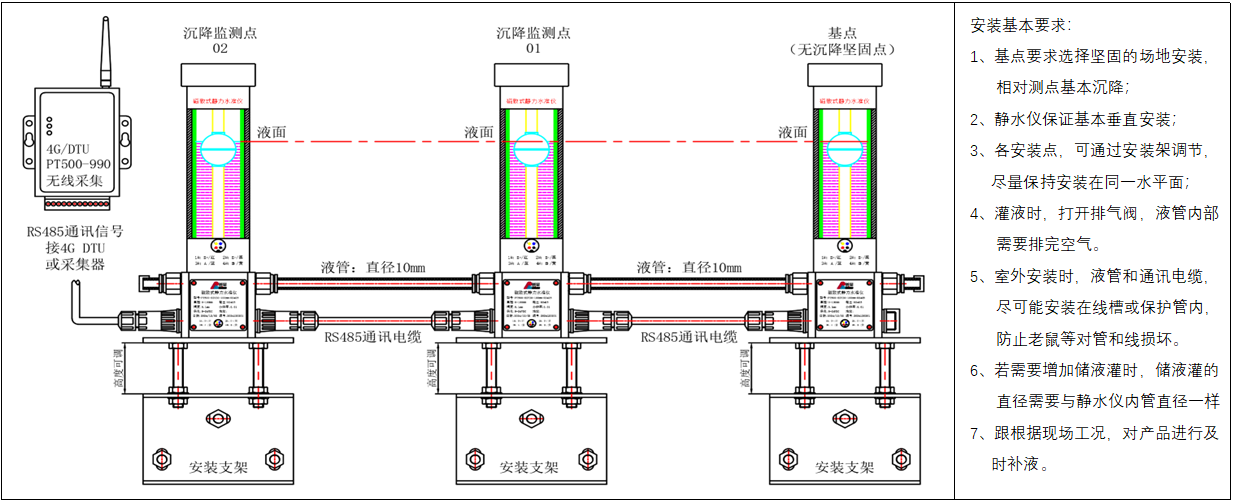

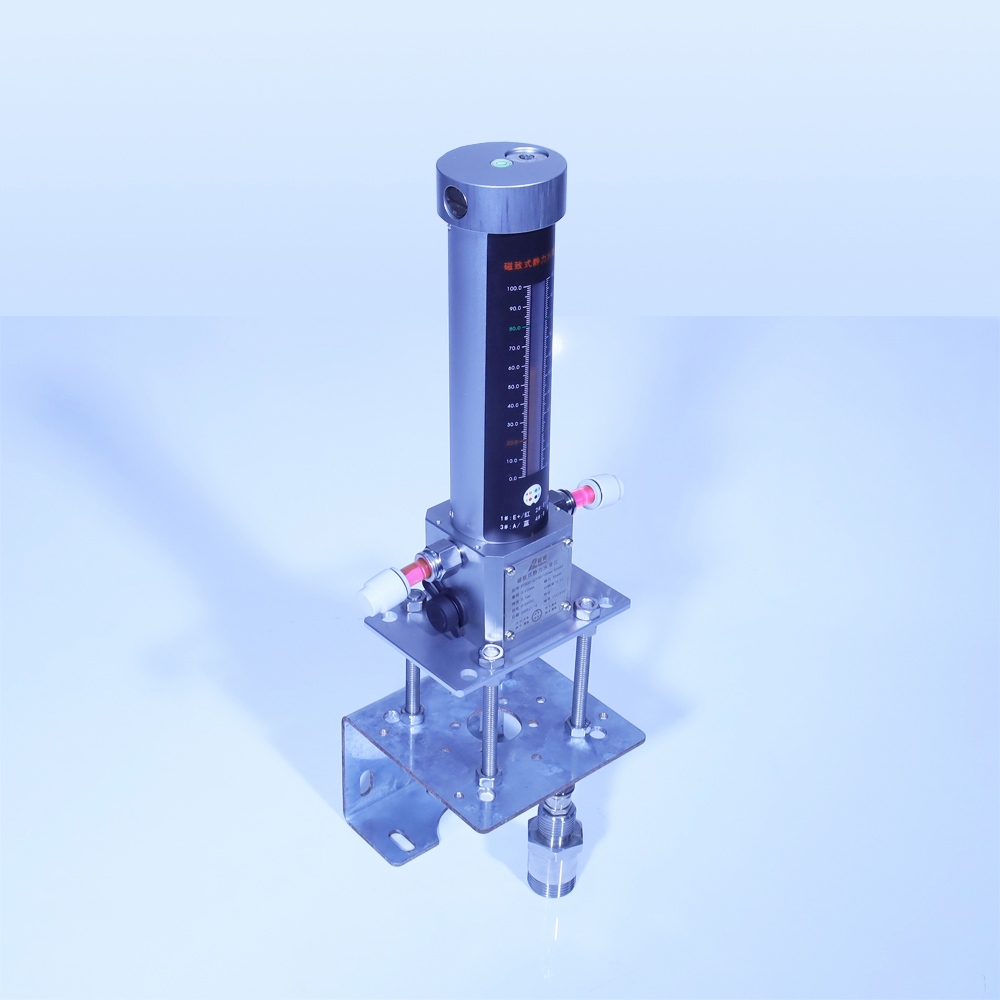

七、产品安装方式：

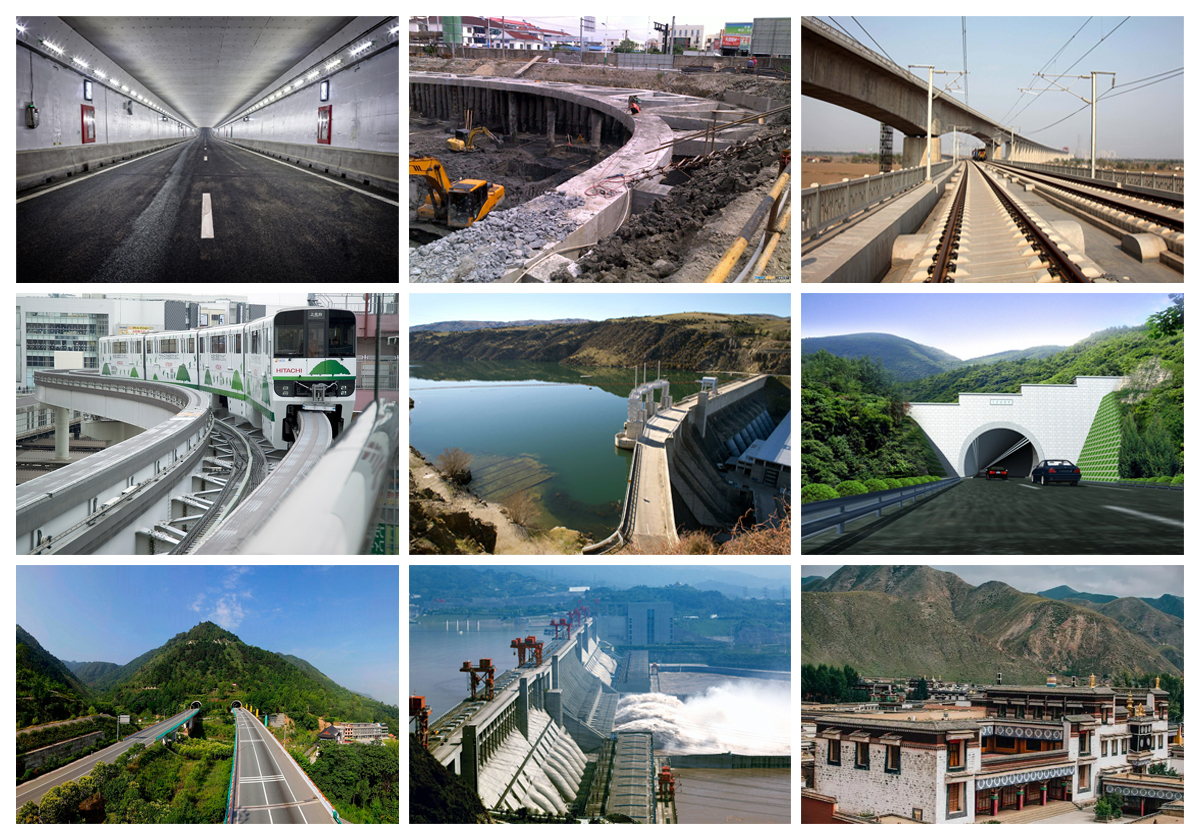

八、产品应用：

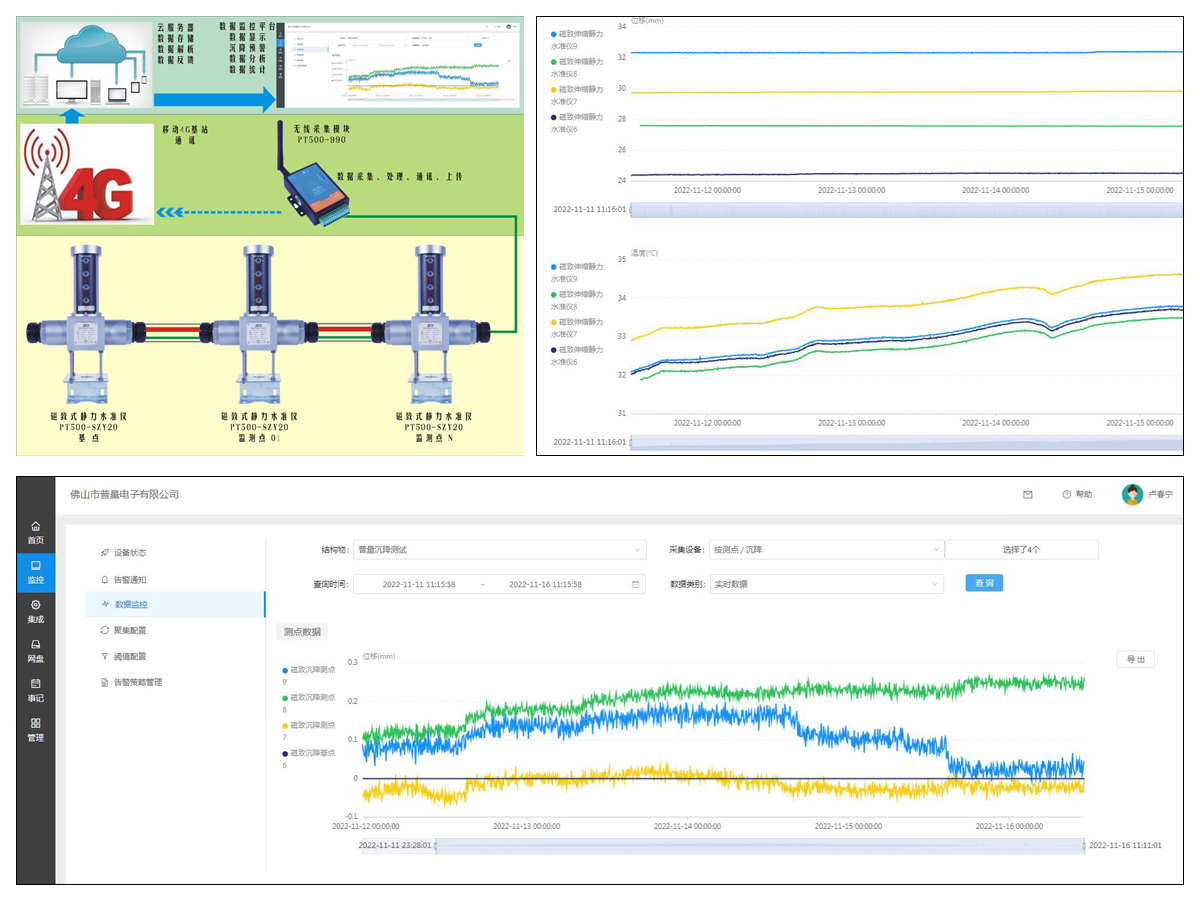

七、物联云监控平台
