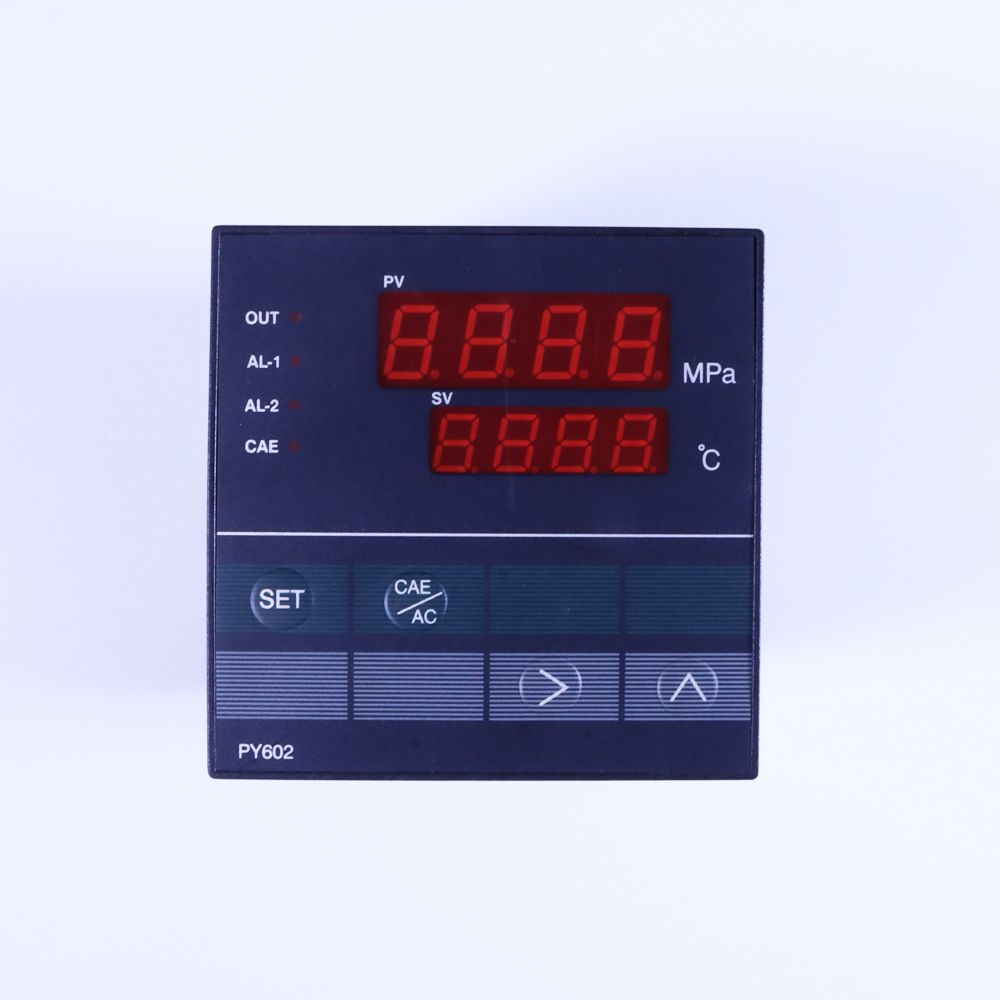

温压一体数显智能仪表 PY602

产品描述：

双层四位高亮度绿色和红色发光数码管，显示分辨率：0001；仪表精度：0.2％FS ± 1位；采样速度：50 次/ 秒；输入信号2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；温度输入信号：J、K、E、PT100类型传感器整机选用96×96×100；体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便灵活；配用我公司PT500、PT124系列压力变送器，作为高精度压力测量与控制；上下限值报警，声光报警指示、继电器触点输出控制外部执行机构；可选配高精度的电压、电流、继电器、RS485-RTU输出控制模块；采用人性化的操作方法，操作简单易学；可完全替代国外同类型压力变送器产品；

关键字/别名：

PY602

温压一体仪表

温压一体控制器

温压一体数显表

温压一体智能仪表

温压一体数字表

温压一体控制表

产品资料下载：

《PY602 使用说明书》

产品详情：

一、温压一体数显智能仪表 PY602概述：

融汇了多项国际上先进的电子/单片机/电擦除/抗干扰等技术；	温度输入信号：J、K、E、PT100类型传感器
双层四位高亮度绿色和红色发光数码管，显示分辨率：0001；	仪表精度：0.2％FS ± 1位；采样速度：50 次/ 秒；
输入信号2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；	通用标准尺寸96×96×110/96×48×110/ 48×96×110；
体积小、重量轻、耗电省、功能齐全、工作可靠、使用方便；	配用我司PT500-系列变送器，作为高精度压力测量与控制；
上下限值声光管报警+继电器触点输出控制外部执行机构；	可选配电流/电压/RS485输出模块实现二次输出
采用人性化的操作方法，操作简单易学；	可完全替代国外同类型压力变送器产品；

二、温压一体数显智能仪表 PY602型号规格：

代码	型号
PY602	温压一体数显仪表
	代码	仪表的输入信号类型
	S1	1～4mV/V 四线制桥路				S4	0～10VDC 三线制
	S2	4～20mA 二线制				S5	RS485-RTU
	S3	0～5VDC 三线制				S0	定制
		代码	温度传感器输入类型
		K	K 型热电偶			E	E 型热电偶
		J	J 型热电偶			PT100	PT100 铂电阻
			代码	仪表供电电源类型
			P1	85～265VC （交流）		P2	24VDC±5% (直流)
				代码	传感器/变送器量程范围
				0-50MPa	压力量程（直接填写）
					代码	仪表控制输出类型
					K1	2路继电器输出（标配）		K5	2路继电器输出+0-10VDC
								K6	2路继电器输出+RS485通讯
					K3	2路继电器输出+4-20mA		K7	2路继电器输出+RS232通讯
					K4	2路继电器输出+0-5VDC		K8	其它特殊要求
PY602	S1	K	P1	0-50MPa	K1

三、温压一体数显智能仪表 PY602技术参数：

项目	参数	项目	参数
显示器	双层四位高亮度绿色和红色发光数码管	供电电压	220VAC(85～265VAC 交流) /50Hz～60Hz
显示分辨率	0001	供电电压	24VDC±5% (直流)
显示数值范围	-999－9999 Mpa（小数点可变）	采样速度	50 次/ 秒
仪表精度	0.2%FS±1位	输出控制	与满量程信号成线性的电压或电流输出
指示灯显示	校准灯、OUT输出灯、AL1，AL2报警灯	主报警输出	继电器输出；可配峰值保留
输入信号	1～4mV/V四线制桥路	辅助输出	功能模块
	4～20mA 二线制电流	报警范围	-999～9999 MPa （小数点可变）
	电压型：0～5VDC、0～10VDC三线制	校准指示	显示传感器满量程80％值
	RS485-RTU数字通讯	使用温度及湿度	0～55 ℃ ，≤ 80％ RH
温度传感器	J、K、E 热电偶类型传感器	外型/开孔尺寸	96×96×110mm开孔92*92mm
温度传感器	PT100、PT1000 铂电阻类型传感器	重量	400克

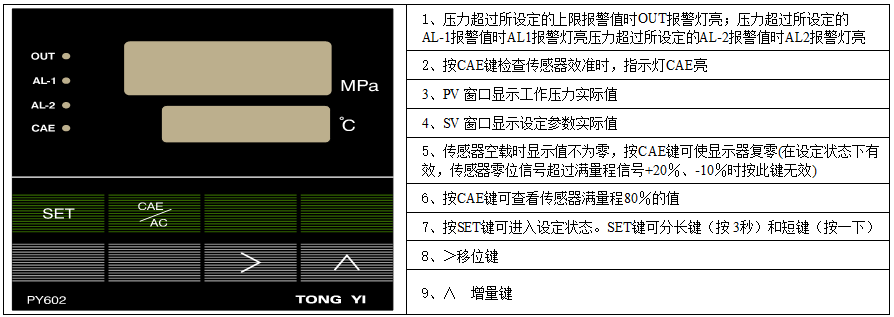

四、温压一体数显智能仪表 PY602技术参数：

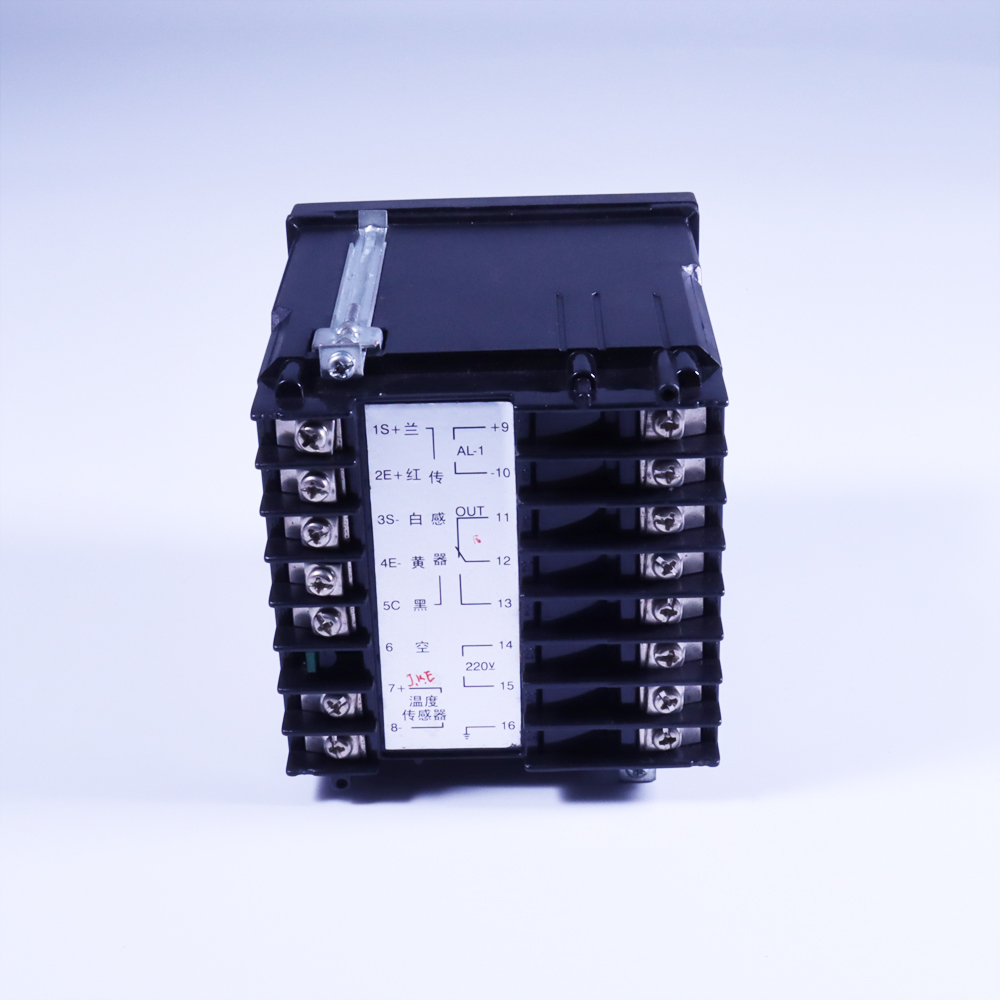

五、温压一体数显智能仪表 PY602接线说明：

1	17	9	1、传感器信号正；（兰色线）/4-20mA二线制信号	9、AL-1电压、电流、继电器输出正端；
2	18	10	2、传感器供桥正；（红色线）/4-20mA二线制电源	10、AL-1电压、电流、继电器输出负端；
3	19	11	3、传感器信号负；（白色线）/4-20mA二线制空脚	11、12、OUT继电器常闭端；
4	20	12	4、传感器供桥负；（黄色线）/4-20mA二线制空脚	12、13、OUT继电器常开端；
5	21	13	5、传感器校准；（黑色线）/4-20mA二线制空脚	14、15、交流/直流电源输入端；
6	22	14	6、仪表地；（屏蔽线）	16、大地；
7	23	15	7、温度传感器输入 +；
8	24	16	8、温度传感器输入 -；
17、AL-2电压、电流、继电器输出正端、485通讯输出A端； 18、AL-2电压、电流、继电器输出负端、485通讯输出B端；
19、空； 20、AL-3电压、电流、继电器输出正端； 21、AL-3电压、电流、继电器输出负端；
22、23、AL-4 OUT继电器常闭端； 23、24、AL-4 OUT继电器常开端；

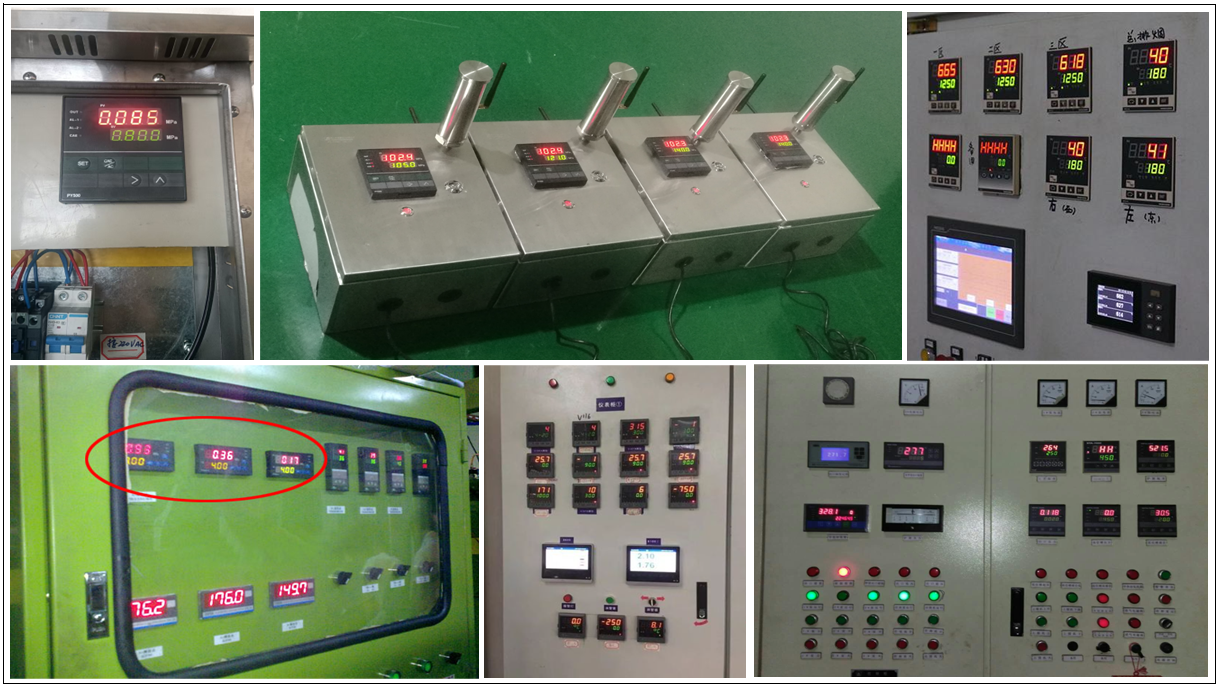

六、温压一体数显智能仪表 PY602应用：
