进口PT100铂电阻/J、K、E型热电偶温度芯体；高精度、稳定、数字标定调节、放大集成电路，具有零点、满量程补偿、温度补偿；输出4-20mA/0-5V/10V/RS485-RTU及低功耗RS485可带4位数显表头；插入式探温杆，螺纹安装，IP65防护等级DIN34650赫斯曼连接器；304/316/制定材料外壳，探杆长度/直径/螺纹规格可制定；
PT100温度传感器
温度变送器
JKE温度变送器
热电偶温度传感器
铂电阻温度传感器
数显温度变送器
高温温度变送器
低温温度变送器
一、产品概述及特点
| 芯体 | 进口PT100铂电阻/J、K、E型热电偶温度芯体；产品响应快速，反应灵敏，精度高； |
| 高精度、稳定、数字标定调节、放大集成电路，具有零点、满量程补偿、温度补偿； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 标准工业信号输出：4-20mA(二线制)；0-5-10VDC（三线制） | |
| 数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作； | |
| 503S带4位数显表头，输出4-20mA； | |
| 结构 | 插入式探温杆，螺纹安装，IP65防护等级DIN34650赫斯曼连接器； |
| 304/316/制定材料外壳，探杆长度/直径/螺纹规格可制定； | |
| 可替代国外同类型高压产品。 | |
| 应用 | 工业自动化过程控制中的温度测量； |
| 温油、水温、气温的测量与控制； | |
| 石油化工、电力系统、供气供暖等领域的应用 |
二、产品型号
| 代码 | 芯片类型 | 类型 | |||||||||
| PT | 100 | PT100铂电阻温度芯片 | |||||||||
| J | J型热电偶温度芯片 | ||||||||||
| K | K型热电偶温度芯片 | ||||||||||
| E | E型热电偶温度芯片 | ||||||||||
| 代码 | 结构类型 | ||||||||||

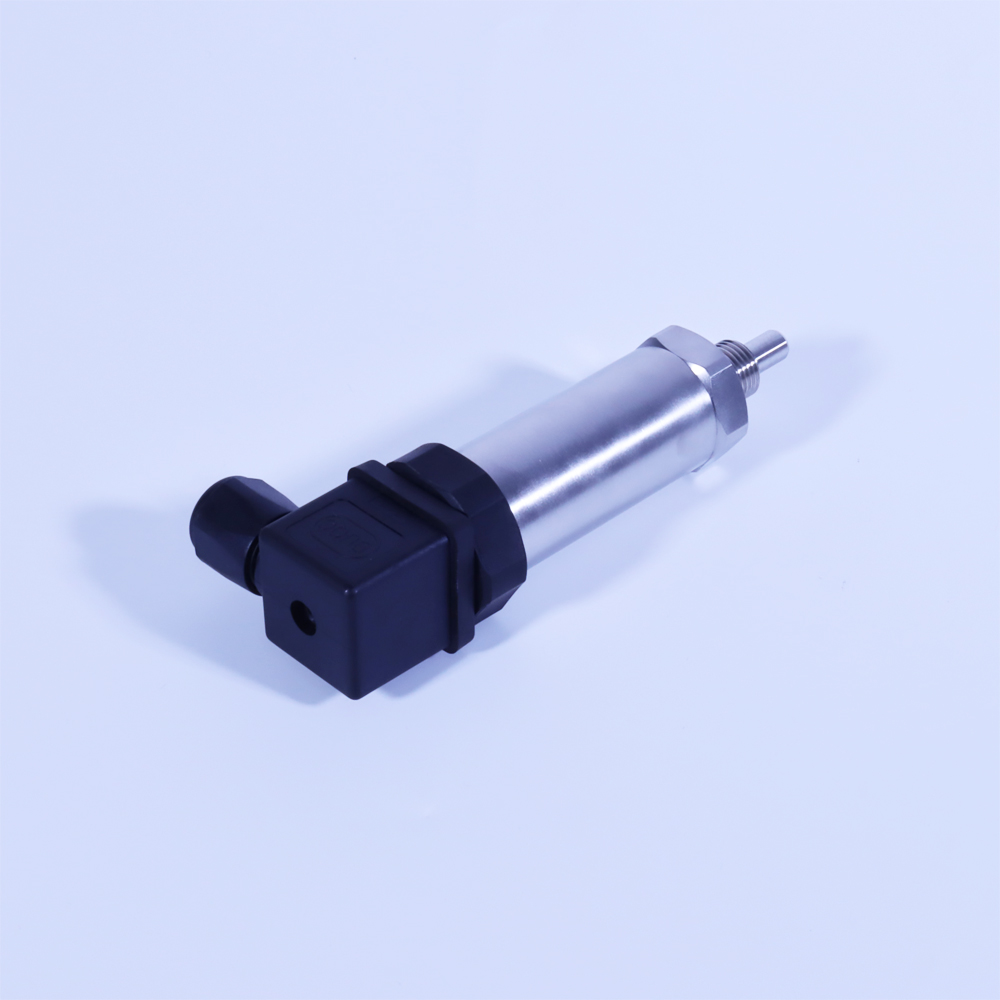

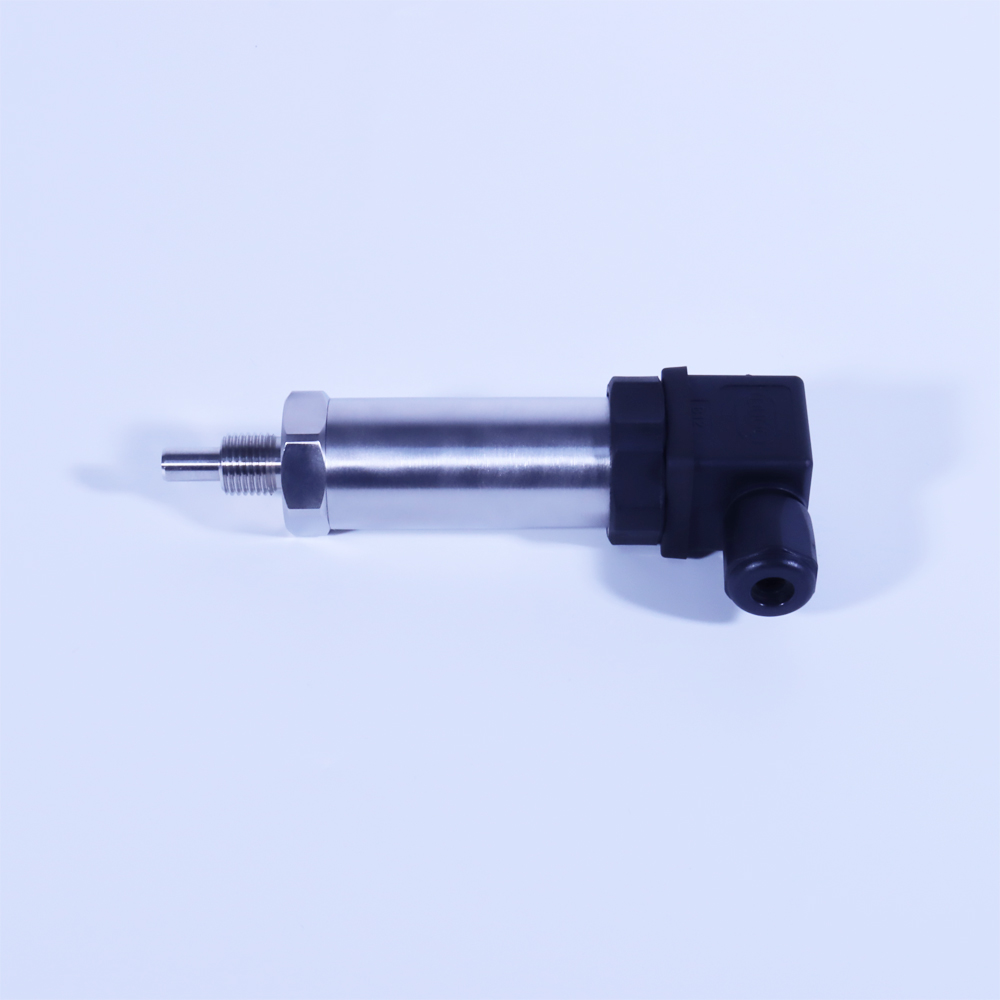

| 503 | 柱装小巧型结构，DIN34650赫斯曼连接器 | ||||||||||

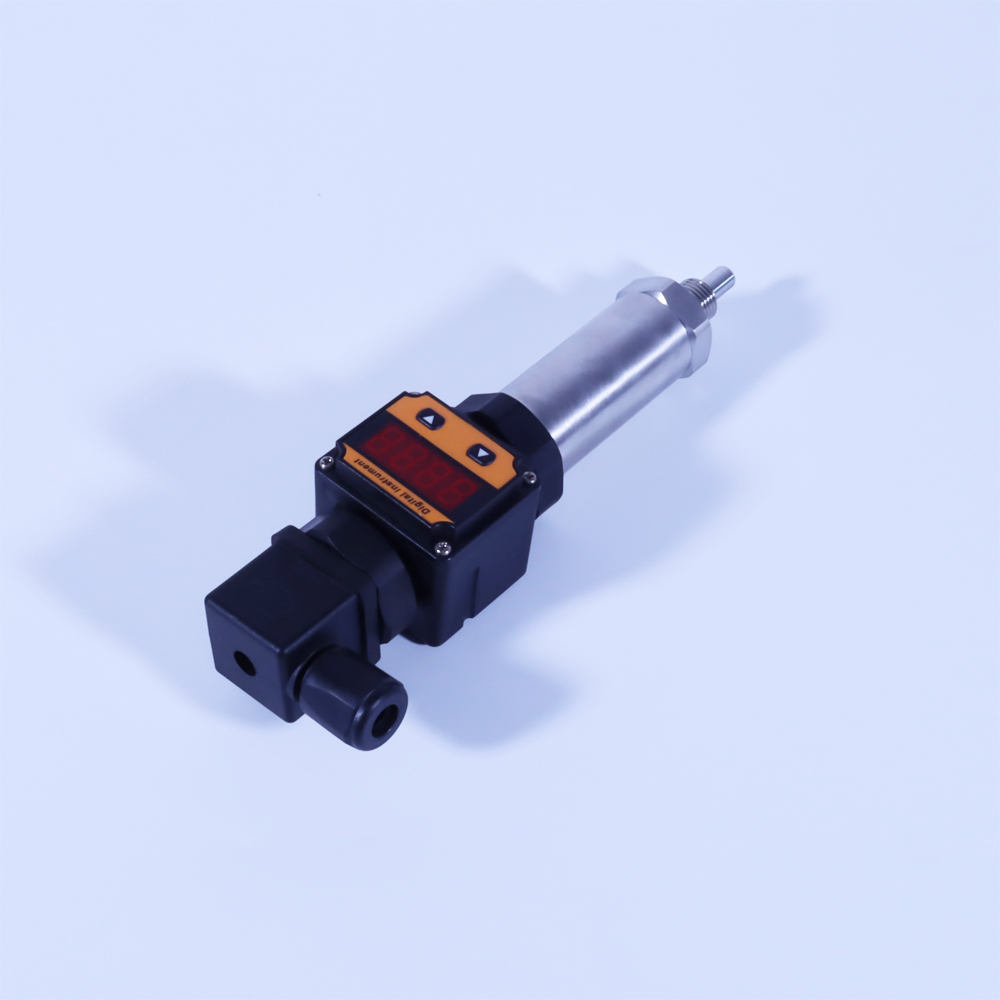

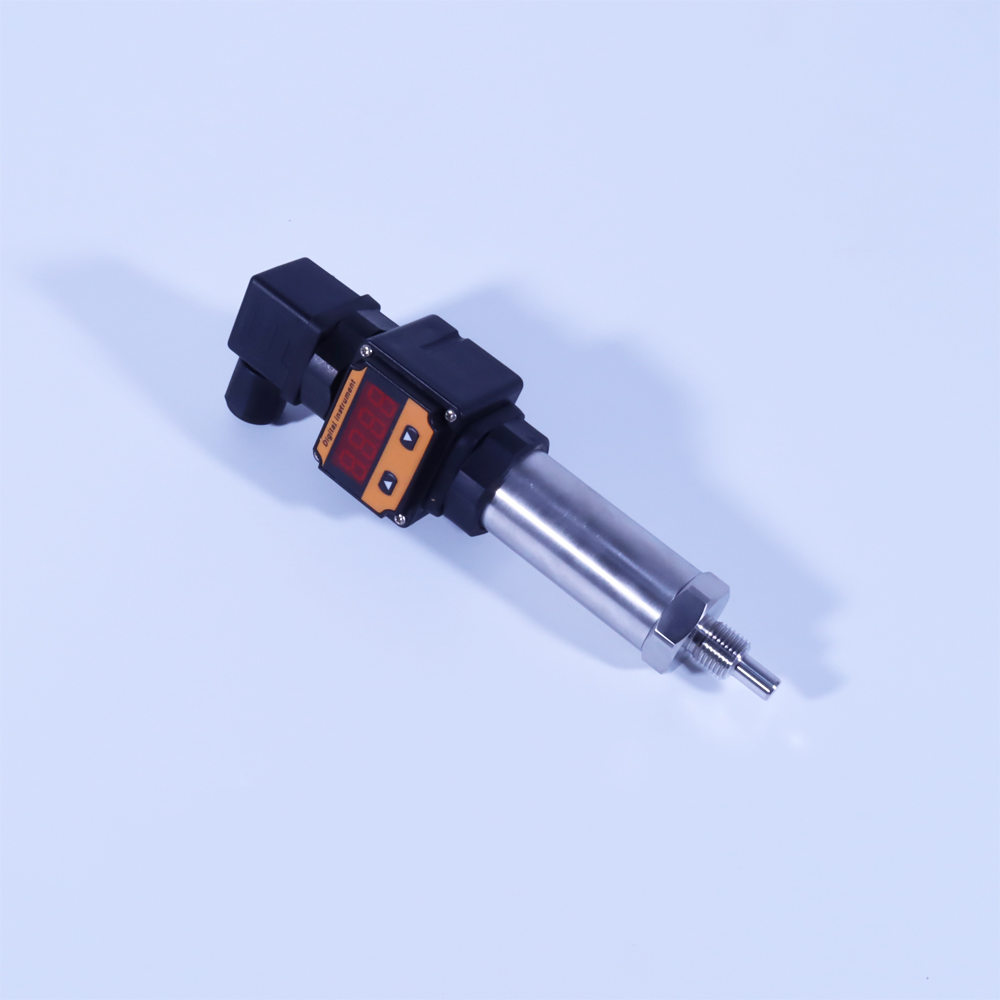

| 503S | 带数显表头，柱装小巧型结构，DIN34650赫斯曼连接器，适用于PT100芯片，4-20mA输出 | ||||||||||
| 代码 | 量程（按实际订购量程填写） | ||||||||||
| （0-100℃） | 温度量程：-40～0～100～1000℃（根据测温工况确定温度范围） | ||||||||||
| 代码 | 输出信号类型 | ||||||||||
| OA | 4-20mA（二线制） | OK | RS485-RTU（四线制）/供电5VDC | ||||||||
| OC | 0-5VDC（三线制） | OL | 低功耗RS485-RTU（四线制）/供电3.3-5VDC | ||||||||
| OD | 0-10VDC（三线制） | ON | CANopen2.0（四线制）/供电9-30VDC | ||||||||
| OE | 0.5-4.5VDC（三线制） | OO | 定制 | ||||||||
| 代码 | 综合精度 | ||||||||||
| C3变送器 | ±0.5%FS | A级-PT100 | ±(0.15 + 0.002 * |t|)℃ | I级-热电偶 | ±1.5℃ | ||||||
| C4变送器 | ±1%FS | B级-PT100 | ±(0.30 + 0.005 * |t|)℃ | II级-热电偶 | ±2.5℃ | ||||||
| 代码 | 过程连接（螺纹规格） | ||||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | ||||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | ||||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | ||||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | ||||||
| 代码 | 配套电缆线长度 | ||||||||||
| 3m | 标准3米，按实际订购要求填写 | ||||||||||
| 代码 | 探温杆尺寸 | ||||||||||
| Φ12*100 | 直径*长度 | ||||||||||
| PT | 100 | 503 | （0-100℃） | OA | C3 | G01 | 3m | Φ12*100 | |||
三、产品参数
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 水/油/气等与过程连接兼容介质 | 供电电压 | 变送器：24VDC(9～30VDC)，传感器：无源 |
| 芯片类型 | PT100、PT1000铂电阻、J、K、E、T等 | 现场显示表 | LED 数码管 |
| 温度量程 | PT100：-50～0～+500℃ | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| J、K、E：-40～0～+1000℃ | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ | |
| 综合精度 | 变送器输出类型：±0.5%FS；±1%FS； | 环境温度 | -30～+70℃ |
| PT100类传感器输出：A级±(0.15 + 0.002 * |t|)℃ | 寿 命 | 100万次 | |
| PT100类传感器输出：B级±(0.30 + 0.005 * |t|)℃ | 响应时间 | ≤2S | |
| J、K、E类传感器输出：I级±1.5℃ | 耐压 | ≤5MPa（可定制） | |
| J、K、E类传感器输出：II级±2.5℃ | 探温杆尺寸 | 直径：1.5～30mm（定制）；长度：0～5米（按需） | |
| 输出信号 | 4～20mA(二线制)；0-4.5/5/10VDC（503型号） | 过程连接 | M20X1.5；G1/2；G1/4；1/4NPT；M12…… |
| RS485-RTU；低功耗RS485（503型号） | 电气连接 | DIN34650赫斯曼连接器 | |
| 4～20mA+LED显示表头（503S型号） | 防护等级 | IP65 | |
| PT100及J、K、E分度表电阻或mV信号（503型号） | 配套电缆 | 2～4芯屏蔽电缆，标准：无配套 |

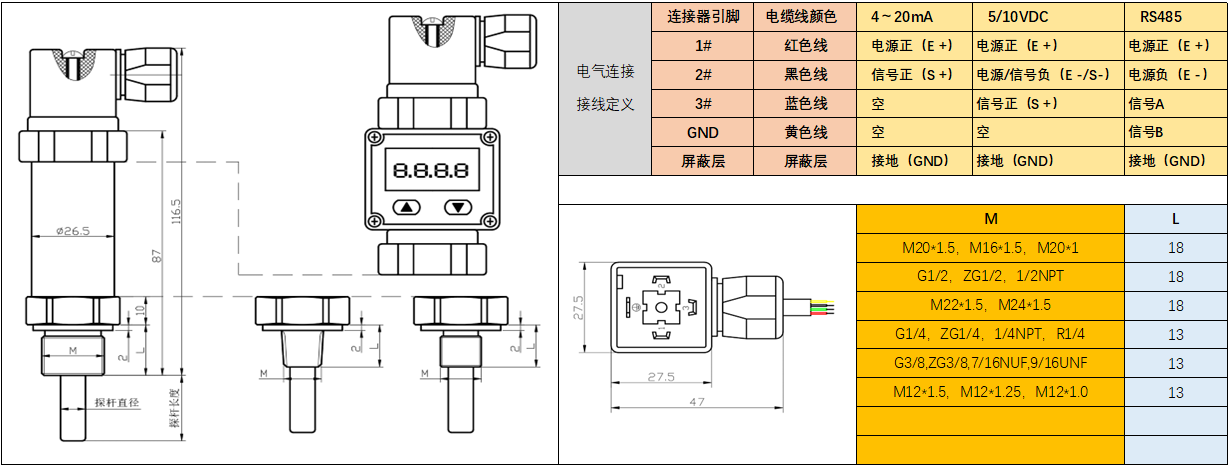

四、产品结构

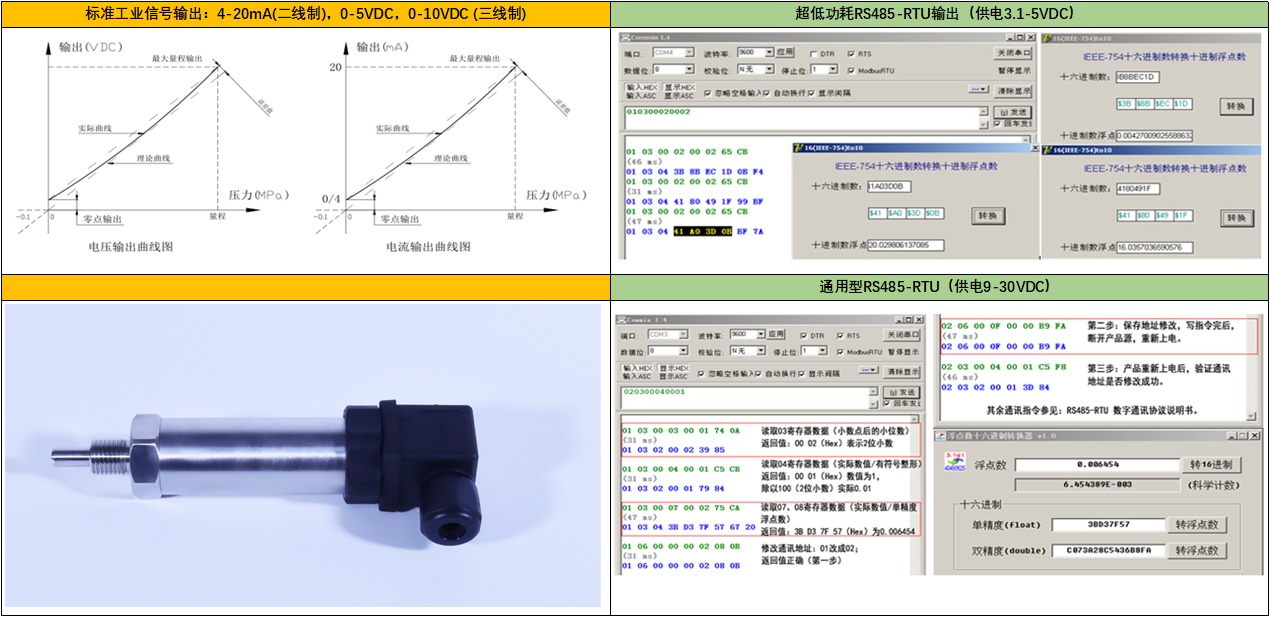

五、产品信号输出

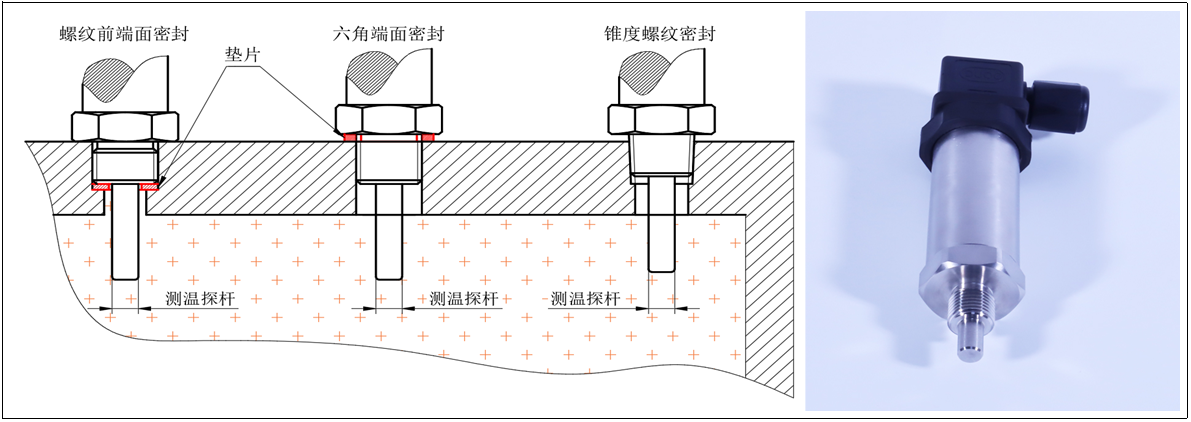

六、安装与密封

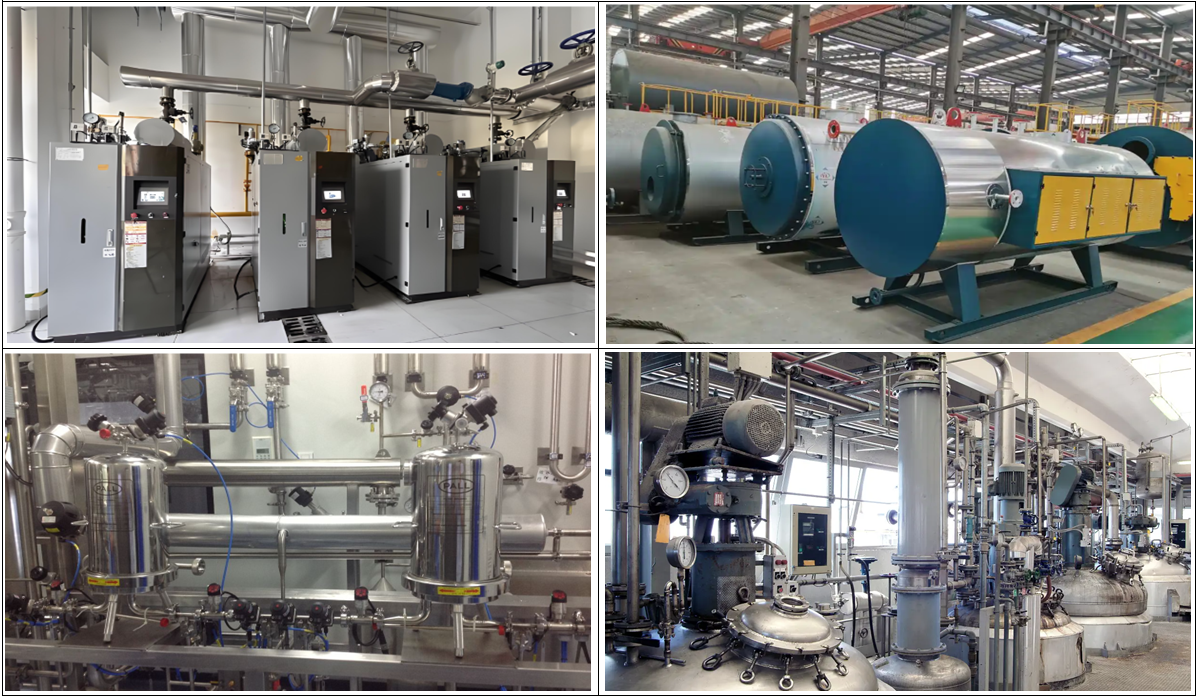

七、产品应用
