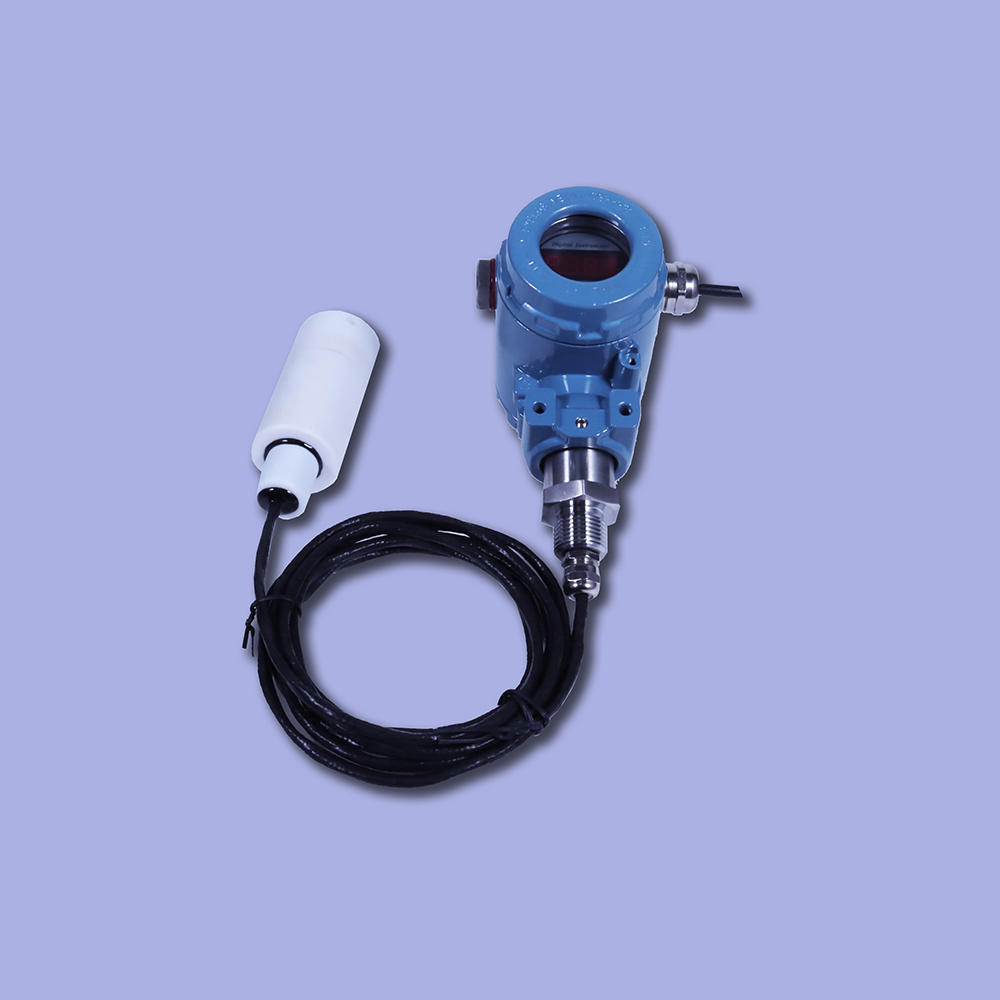

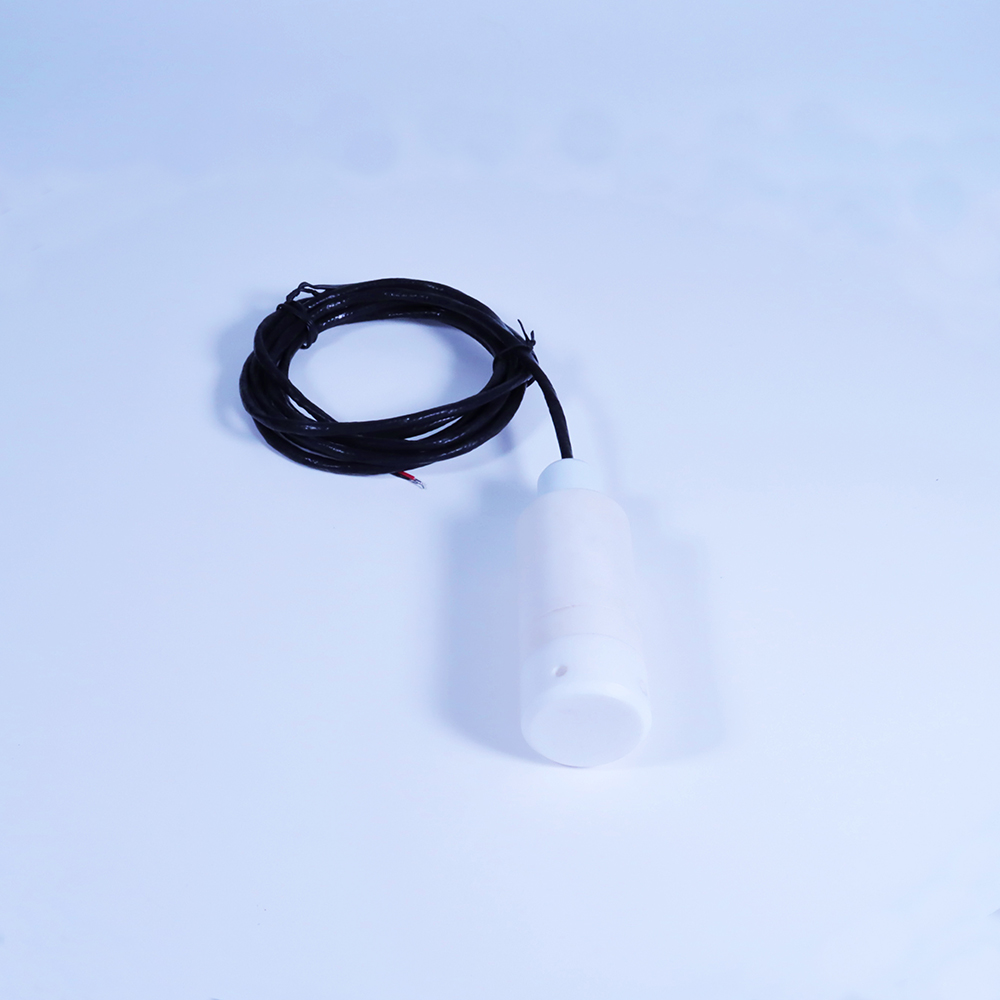

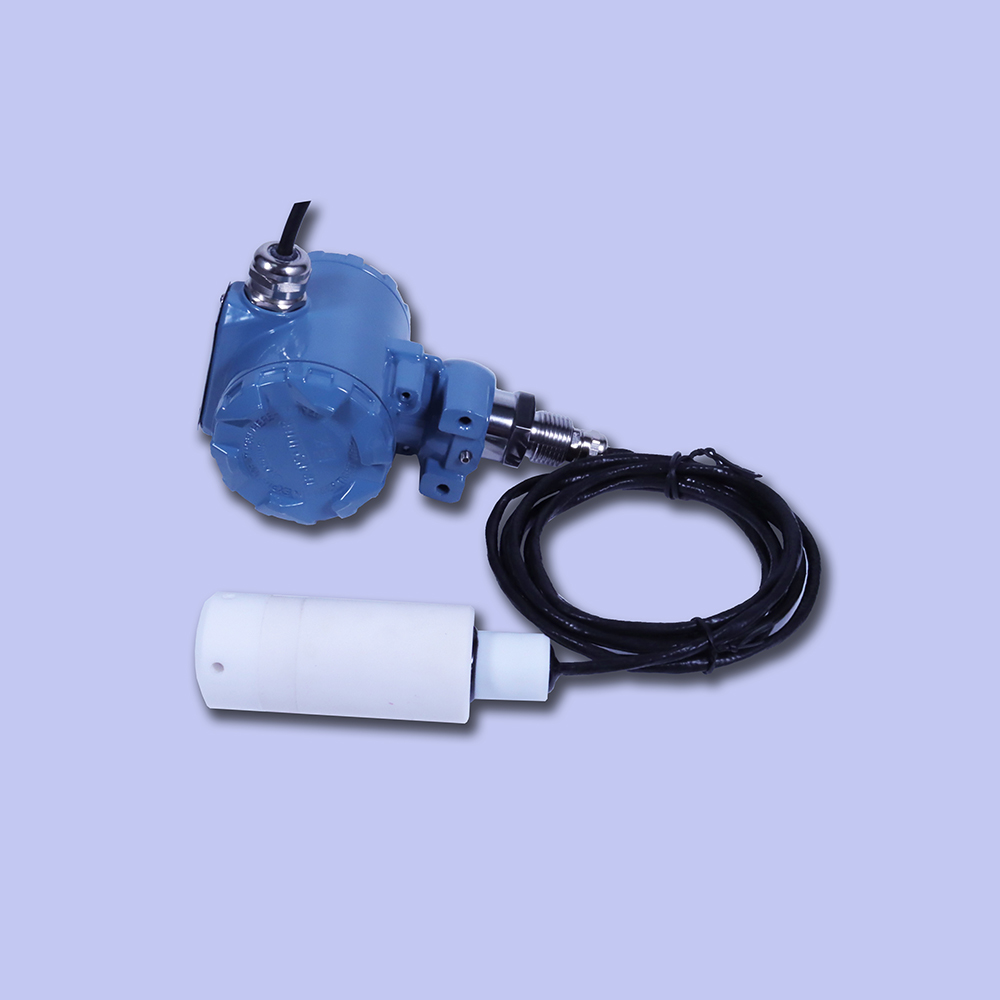

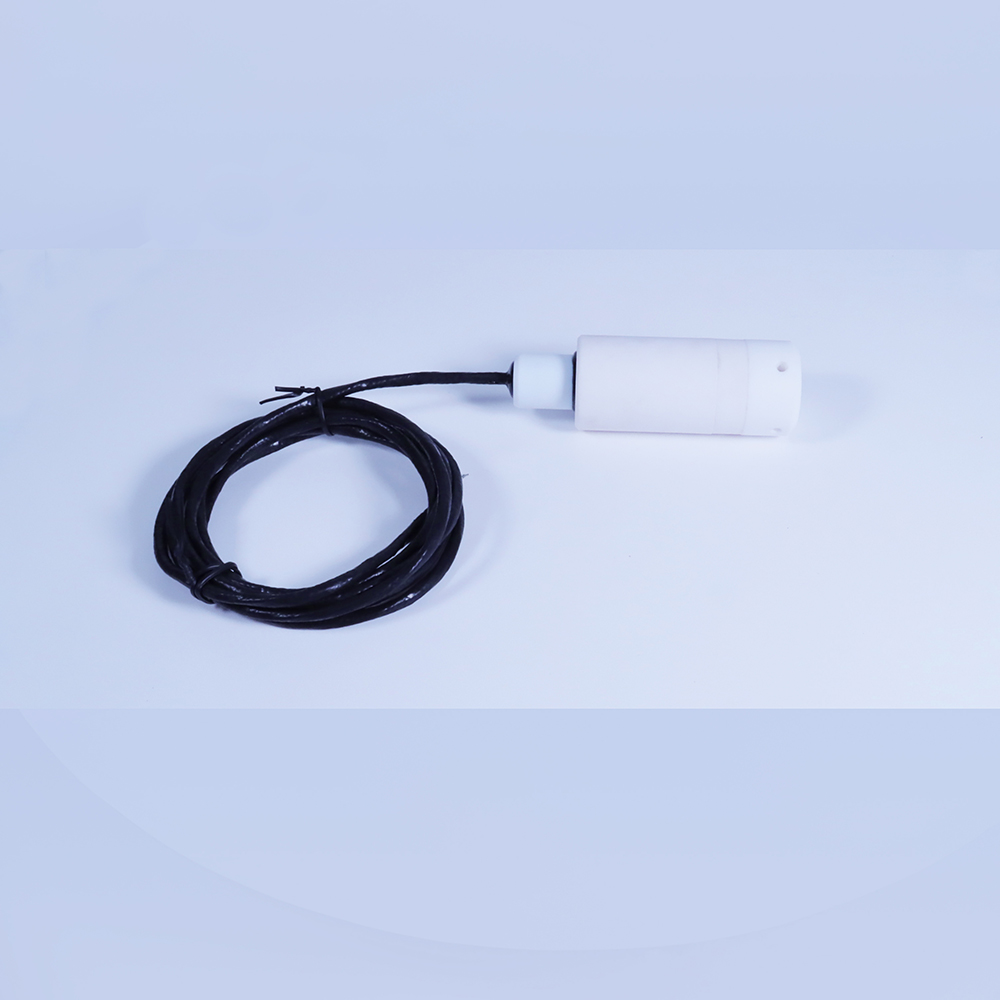

进口进品陶瓷感压芯体，静压式液位测量原理，IP68全密封防水防腐电气出线，外壳材料采用耐腐蚀进口聚四氟乙烯(铁氟龙)；配套4位LED或LCD现场数显表头，实现现场数据读取；标准工业信号输出：4-20mA(二线制)，0-20mA(三线制)，0-5VDC，0-10VDC，0.5-4.5VDC(三线制);数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；CANopen2.0输出内置 完整的 CANopen 协议栈。
耐腐蚀液位变送器
耐腐蚀液位传感器
防腐型液位变送器
污水水位计
污水水位传感器
海水水位变送器
一、耐腐蚀液位变送器PT500-602/T/TS/TC产品特点：
| 芯体 | 进口进品陶瓷感压芯体，静压式液位测量原理，具有零点、满量程补偿、温度补偿； |
| 静压式液位/水位测量原理；全密封结构，IP68密封防水防腐蚀电气出线； | |
| 配套4位LED或LCD现场数显表头，实现现场数据读取； | |
| 信号处理 通讯方式 | 24位ADC采样处理芯片；DSP数字信号调理算法；多点性线温度校准；电压电流过载保护； |
| 标准工业信号输出：4-20mA(二线制)，0-20mA(三线制)，0-5VDC，0-10VDC，0.5-4.5VDC(三线制); | |
| 数字通讯信号输出：RS485-RTU、超低功耗RS485-RTU；支持波特率：1200~57600bps，支持用户二次校准、清零、反清零、恢复出厂等操作 | |
| CANopen输出内置 完整的 CANopen 协议栈，符合 DS301、DS404 规范，支持 LSS 服务，支持 BootLoader 在线 升级； | |
| 结构 | 投入式安装，整体结构小巧，多种过程连接方式； |
| 外壳材料采用耐腐蚀进口聚四氟乙烯(铁氟龙)材料, 全封密封IP68密封防水电气出线； | |
| 直接专用铁氟龙液位电缆出线、配套工业型2088壳体防爆/隔爆接线，安装简单可靠， | |
| 应用 | 海水、盐水的水位测量与监控； |
| 污水水位，PH值3-11的液位测量与监控； | |
| 化工等腐蚀性液体的液位测量与监控； |
二、防腐蚀液位变送器PT500-602/T/TS/TC产品型号：
| 代码 | 型号 | 类型 | ||||||||
| PT500 | 602 | 防腐型液位变送器/液位传感器 | ||||||||
| 602T | 防腐型液位变送器/液位传感器，2088榔头型壳体结构 | |||||||||
| 602TS | 防腐型液位变送器/液位传感器，2088榔头型壳体结构+LED显示表头 | |||||||||
| 602TC | 防腐型液位变送器/液位传感器，2088榔头型壳体结构+LCD显示表头 | |||||||||
| 代码 | 量程（按实际订购量程填写） | |||||||||
| （0-5mH2O） | 液位（水位）量程：0～3mH2O～50mH2O（最小量程3米水位高，高大量程50米水位高） | |||||||||
| 代码 | 输出信号类型 | |||||||||
| OA | 4-20mA（二线制）/供电9-30VDC | OK | RS485-RTU（四线制）/供电5VDC | |||||||
| OC | 0-5VDC（三线制）/供电9-30VDC | OL | 低功耗RS485-RTU（四线制）/供电3.3-5VDC | |||||||
| OD | 0-10VDC（三线制）/供电12-30VDC | ON | CANopen2.0（四线制）/供电9-30VDC | |||||||
| OE | 0.5-4.5VDC（三线制）/供电5VDC | OO | 定制 | |||||||
| 代码 | 综合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代码 | 配套电缆线长度 | |||||||||
| 5m | 标准5米，按实际订购要求填写 | |||||||||
| PT500 | 602 | （0-5mH2O） | OA | C3 | 5m | |||||
三、耐腐蚀液位变送器PT500-602/T/TS/TC产品参数：
| 项目 | 参数 | 项目 | 参数 |
| 测量介质 | 水/油等液体（有腐蚀性的液体） | 现场显示表 | LED 四位数码管显示表 |
| 压力形式 | 表压（静压式） | 负载阻抗 | LCD 四位液晶显示表 |
| 压力量程 | 0～3mH2O～50mH2O（最小3米，高大50米） | 绝缘阻抗 | ≥1000 MΩ/100VDC |
| 综合精度 | ±0.25%FS；±0.5%FS； | 负载阻抗 | 电流输出: ≤800Ω；电压输出: ≥50KΩ |
| 非 线 性 | ≤0.25%FS | 介质温度 | -20～+80℃ |
| 重 复 性 | ≤0.10%FS | 环境温度 | -30～+70℃ |
| 综合精度 | ±0.25%FS；±0.5%FS； | 寿 命 | 100万次 |
| 输出信号 | 4～20mA(二线制)； | 响应时间 | ≤5mS |
| 0～5/10VDC；0.5～4.5VDC | 过载压力 | 150%FS | |
| RS485-RTU；低功耗RS485 | 破坏压力 | 5倍量程（≤5MPa)；3倍量程(＞5MPa) | |
| RS485+4～20mA双输出带LCD表头 | 电气连接 | 防水引线；2088表头M20*1.5连接器 | |
| Can2.0B（支持CANopen、J1939 协议） | 防护等级及材料 | IP68，进口聚四氟乙烯(铁氟龙) | |
| 供电电压 | 24VDC(9～30VDC) | 配套电缆 | 2～5专用铁氟龙液位电缆，标准长度：5米 |

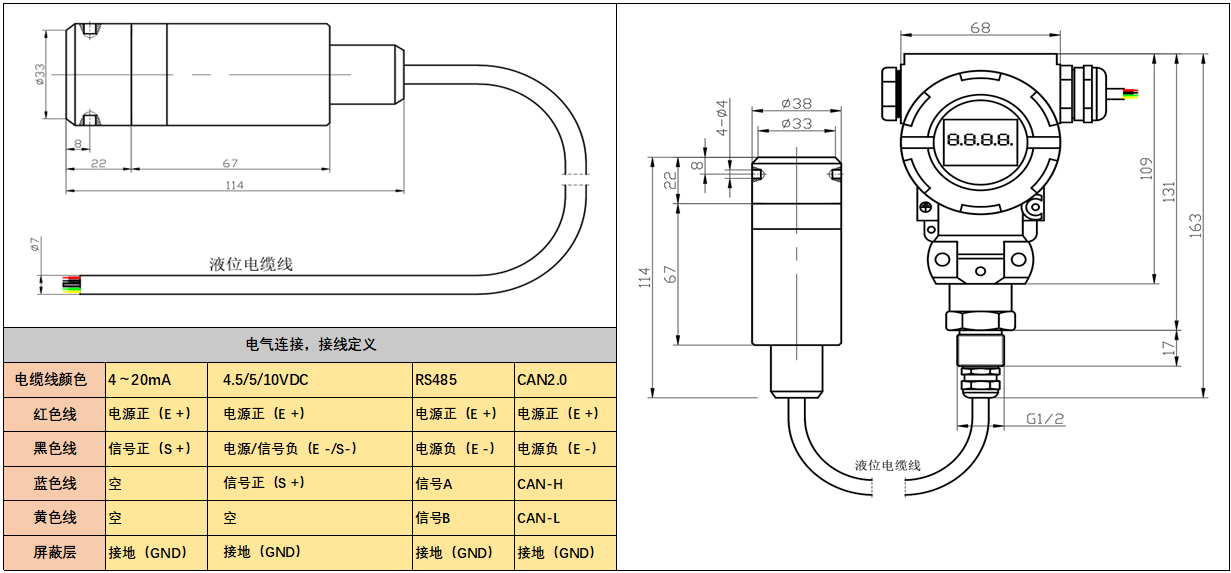

四、耐腐蚀液位变送器PT500-602/T/TS/TC产品结构及电气连接：
五、信号输出与采集：

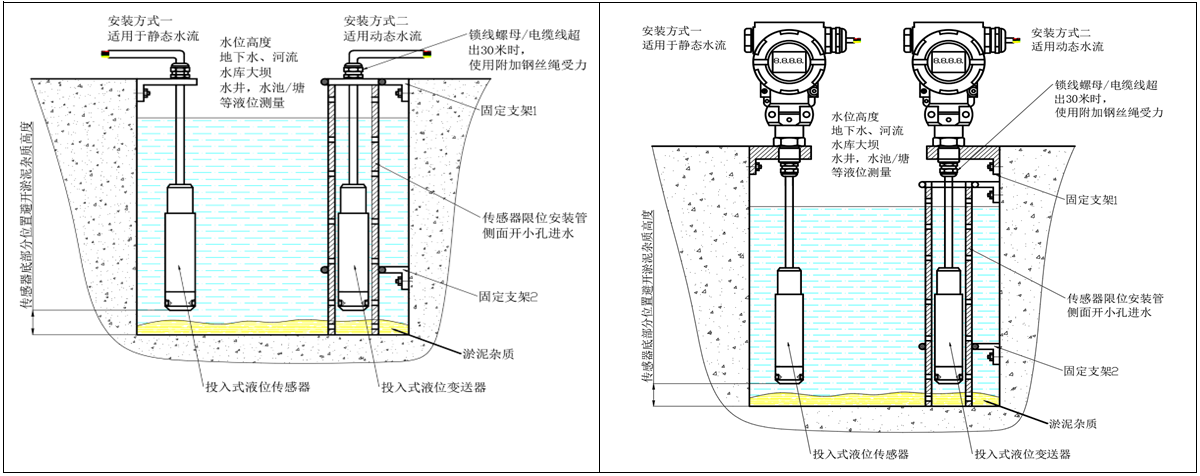

六、耐腐蚀液位变送器PT500-602/T/TS/TC产品安装：

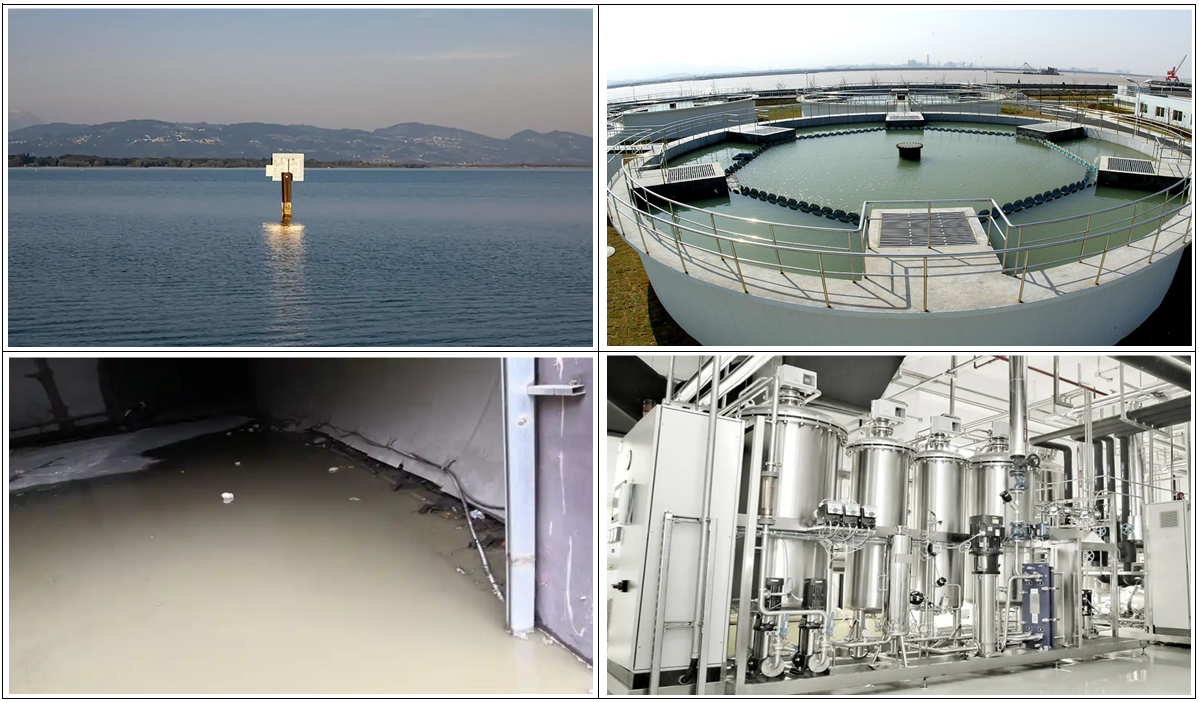

七、产品应用：
